QS103XXG12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: N-QS103XXG12
供应商: 云汉优选
标准整包数: 1

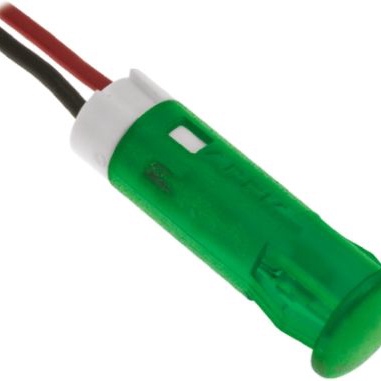

APEM 发光二极管 QS103XXG12

QS103XXG12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的LED指示灯系列产品。这些指示灯适用于各种电子设备的可视化信号指示,广泛应用于工业控制、自动化系统、仪表盘和家用电器等领域。凭借其卓越的设计和高性能表现,该系列产品在行业中备受青睐。产品支持多种颜色和电压范围,能够满足不同的应用需求。

    2. 技术参数


    | 参数类别 | 规格/描述 |

    | 颜色 | 红色(R)、绿色(G)、黄色(Y)、蓝色(B)、橙色(O)、白色(W),高亮度版本可用 |
    | 标准亮度发光强度(mcd)| 红色:25,绿色:20,黄色:20,蓝色:800,橙色:30,白色:1200 |
    | 高亮度发光强度(mcd) | 红色:6000,绿色:1200,黄色:380,蓝色:1600,橙色:4100,白色:2500 |
    | 正向电压(V) | 标准LED:红色2.0V、绿色2.2V、黄色2.1V、蓝色3.3V、橙色2.0V、白色3.3V;高亮度LED:红色2.2V、绿色3.3V、蓝色3.3V、橙色2.2V、白色3.3V |
    | 操作电压范围 | 直流2V至直流220V,交流110V至220V |
    | 工作电流(mA) | 标准LED:红色20mA、绿色20mA、黄色20mA、蓝色20mA、橙色6mA、白色3mA |
    | 反向电压 | 最大5V |
    | 视角 | 标准LED:30°,高亮度LED:45° |
    | 使用寿命 | 100,000小时 |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +100°C |
    | 镜头材质 | 聚碳酸酯(UL94V-0等级) |
    | 电缆规格 | 端子可选焊片、Faston接头或导线(标准长度200mm) |

    3. 产品特点和优势


    1. 易用性:前面板卡扣式安装设计无需额外固定工具,安装快捷方便。
    2. 高可靠性:采用聚碳酸酯材料制作镜片和外壳,耐高温、抗冲击性能优越。
    3. 多样化选择:提供6mm、8mm、10mm和12mm四种直径切口尺寸,支持多种颜色和电压配置。
    4. 长寿命:使用寿命长达10万小时,适合长期运行环境。
    5. 高亮度选项:针对强光条件设计的高亮度版本,即使在日光下也能清晰可见。
    6. 灵活性:支持单色和双色配置,能够适应更复杂的信号显示需求。
    7. 安全性:通过UL认证,符合严格的电气安全标准。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于机器状态监控,如运行、停机或故障指示。
    - 家用电器:在洗衣机或冰箱上作为电源指示灯。
    - 汽车电子:作为车载警告灯或转向灯。
    - 医疗设备:用于手术室或病房内的状态指示。
    使用建议:
    - 在选择LED颜色时,根据背景光线条件选择合适的亮度等级(标准或高亮度)。
    - 确保供电电压与指示灯匹配,避免过压或欠压导致的损坏。
    - 若需延长导线长度,可联系制造商定制。
    - 对于双色LED,注意正负极连接方向以确保正确颜色输出。

    5. 兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 支持多种端子类型(焊片、Faston接头、导线),易于与其他电子模块集成。APEM公司提供全面的技术支持和售后服务,包括产品选型指导、安装培训和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法点亮 | 检查供电电压是否符合要求,检查接线是否正确 |
    | 指示灯亮度不足 | 更换为高亮度版本或调整供电电压 |
    | 寿命短 | 确保工作环境符合指定的温度和湿度范围 |
    | 外观损伤 | 注意运输和安装过程中避免强力碰撞 |

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 凭借其多样化的设计、卓越的性能和广泛的应用领域,成为市场上备受欢迎的产品之一。其耐用性、可靠性和灵活性使其非常适合复杂的工作环境。强烈推荐在需要高精度和高稳定性的场景中使用该系列LED指示灯。无论是工业应用还是消费电子产品,这款产品都能提供出色的视觉反馈体验。
    更多详细信息请访问官网:[www.apem.com](http://www.apem.com)

QS103XXG12参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS103XXG12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXG12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXG12 QS103XXG12数据手册

QS103XXG12封装设计

查看详情并下载
Symbol
Footprint
3D Model
