Q14P3BXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 导线安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q14P3BXXR24E
供应商: 云汉优选
标准整包数: 1

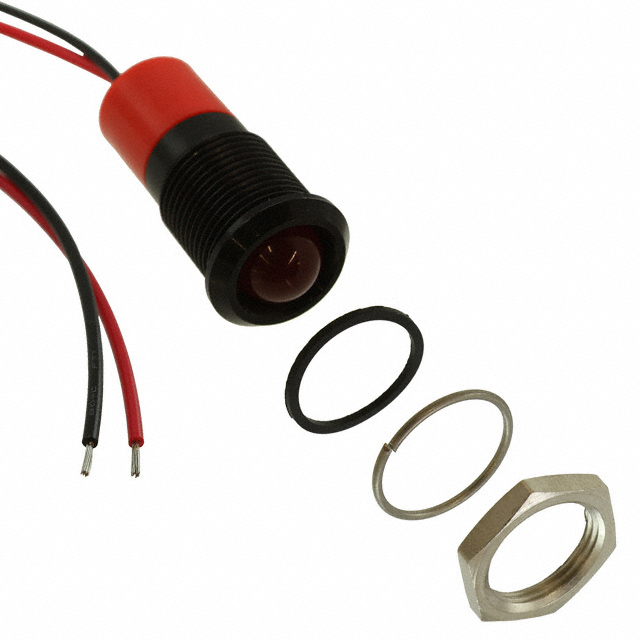

APEM 发光二极管 Q14P3BXXR24E

Q14P3BXXR24E概述


    产品简介


    本产品为14毫米面板安装式LED指示灯(型号Q14系列),适用于各种室内和室外应用。这些LED指示灯由镀铬黄铜(亮铬、黑色或哑光灰色)制成的圆形前框和聚碳酸酯后盖组成。它们提供多种发光颜色选项,包括单色和RGB组合,支持多种电压输入,适用于各种环境条件下的工业控制、汽车仪表盘和其他需要清晰视觉反馈的应用场合。

    技术参数


    - 材料: 镀铬黄铜及聚碳酸酯材料
    - 最大反向电压: 5 V
    - 视场角: 30°至100°(根据具体型号)
    - 寿命: 100,000小时
    - 扭矩: 75 cNm
    - 最大面板厚度: 11 mm
    - 绝缘电阻: 4,000 MΩ(500 VDC时)
    - 电气规格:
    - 工作电压范围:0.2型(无电阻器): 1.8到3.3 VDC, 20 mA最大; 6 VDC: 5.4到6.6 VDC, 20 mA; 12 VDC: 10.8到13.2 VDC, 20 mA; 24 VDC: 21.6到26.4 VDC, 20 mA; 28 VDC: 25.2到30.8 VDC, 20 mA; 110 VAC: 99到121 VAC, 6 mA; 220 VAC: 207到235 VAC, 3 mA.
    - 环境规格:
    - 工作温度范围:塑料后盖: -30°C至+65°C; 环氧树脂后盖: -40°C至+85°C
    - 密封等级: IP67

    产品特点和优势


    - 多功能颜色选项: 支持多种颜色及RGB组合,适合不同需求的视觉指示。
    - IP67密封: 符合EN60529标准,能够在恶劣环境中保持高可靠性和长寿命。
    - 广角视角: 视角可达100°,确保在多个角度都能获得清晰可见的信号指示。
    - 定制化服务: 可根据客户需求提供定制刻字服务,增强标识性。

    应用案例和使用建议


    Q14系列LED指示灯广泛应用于汽车、机械控制面板、家用电器等场景。在特定环境中,如需高亮度显示或夜间可见性,建议使用“Hyper Bright”或“Super Bright”模式。此外,在高湿度环境下使用时,要特别注意保持密封性以避免水分侵入影响使用寿命。

    兼容性和支持


    此款LED指示灯设计灵活,可与各种电压输入设备兼容。制造商提供了多种终端连接方式选择,如焊盘/快接端子、针脚、电线等,便于安装。同时,公司承诺提供全面的技术支持和售后服务,以帮助客户解决任何使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: LED无法点亮
    - 解决方案: 检查电源电压是否符合要求;确认电路中是否有正确安装电阻器。
    - 问题2: 显示颜色不准确
    - 解决方案: 调整电流强度至额定值;检查LED模块是否存在物理损坏。
    - 问题3: 密封失效
    - 解决方案: 确保安装时完全密封,遵循正确的安装指南。

    总结和推荐


    Q14系列LED指示灯凭借其出色的设计、宽泛的工作温度范围、IP67防护等级及多功能性,成为了市场上的优选产品。无论是在家庭还是工业用途上,它都能提供稳定可靠的指示功能。强烈推荐使用此款LED指示灯,特别是在需要高性能、长寿命且多功能的场合。如果您有任何特殊要求或疑问,随时联系制造商获取更多支持。

Q14P3BXXR24E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
长*宽*高 10mm*10mm*10mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q14P3BXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P3BXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P3BXXR24E Q14P3BXXR24E数据手册

Q14P3BXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
