QS83XXHY220

产品分类: 发光二极管
厂牌: APEM

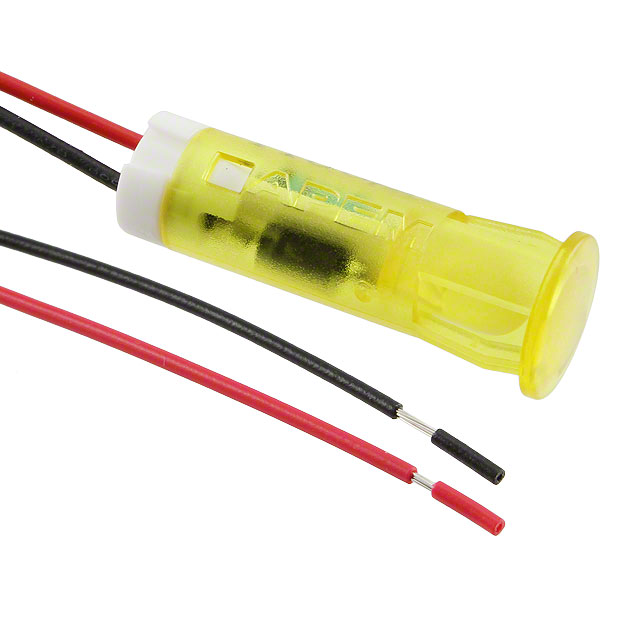

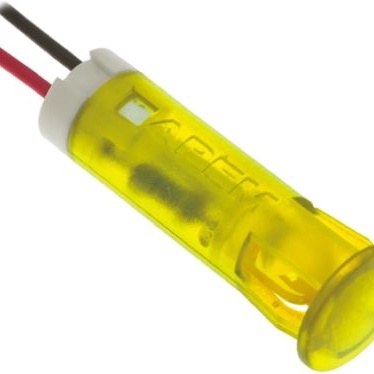

产品描述: APEM 黄色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 7863886P
供应商: 欧时
标准整包数: 1
APEM 发光二极管 QS83XXHY220

QS83XXHY220概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为QS系列插件式前面板安装LED指示灯。这些指示灯设计用于各种环境下的监控与指示功能,适用于工业自动化、医疗设备、通信系统等多个领域。通过简洁的安装方式和广泛的电压支持范围,这些指示灯提供了卓越的功能性和可靠性。

    2. 技术参数


    - 安装尺寸:直径为6 mm, 8 mm, 10 mm 和 12 mm。
    - 工作温度范围:-30 °C 至 +65 °C(-22 °F 至 +149 °F)。
    - 最大反向电压:5 V。
    - 寿命:可达100,000小时。
    - 面板厚度:0.8 mm 至 1.6 mm。
    - 材料:外壳由模压聚碳酸酯制成。
    - 电气特性:
    - 操作电压范围:02 (无电阻) 2.1 VDC 至 3.3 VDC;6 VDC 5.4 VDC 至 6.6 VDC;12 VDC 10.8 VDC 至 13.2 VDC;24 VDC 21.6 VDC 至 26.4 VDC;28 VDC 25.2 VDC 至 30.8 VDC。
    - 额定操作电流:最大20 mA。
    - 灯光亮度:标准亮度及高亮度可选。

    3. 产品特点和优势


    - 安装便捷:采用前端面板卡扣安装,无需额外硬件。
    - 高亮显示:提供标准亮度和高亮度两种LED选项,适合不同光照条件。
    - 长寿命:长达100,000小时的工作寿命,减少维护成本。
    - 多种颜色:提供红、绿、黄、蓝、白等多种颜色选择,满足不同的视觉需求。

    4. 应用案例和使用建议


    - 工业控制:在机械设备的操作面板上,QS系列指示灯能够清晰地显示设备状态,方便维护和故障诊断。
    - 汽车电子:作为车载信息系统的显示部分,特别是在仪表盘上,能够提供持久稳定的视觉指示。
    - 家用电器:在家电设备中,如冰箱、洗衣机等,用于显示机器的工作状态和故障代码。
    使用建议:
    - 在安装时,确保所选的指示灯与面板的孔径匹配,以实现最佳的安装效果。
    - 使用适当的电阻来调节操作电流,避免过高的电流导致指示灯损坏。
    - 在高温或低温环境中使用时,注意保持操作电压在规定的范围内,以延长指示灯的使用寿命。

    5. 兼容性和支持


    - 兼容性:该系列产品可与多种电压等级(如220 VAC)兼容,但不适用于所有类型的电路系统。对于某些特殊的电压要求,建议联系供应商获取更多信息。
    - 技术支持:提供详尽的产品文档和技术支持服务,帮助用户正确安装和使用指示灯。

    6. 常见问题与解决方案


    - Q: 如何判断指示灯已达到额定亮度?
    - A: 参考电气规格中的Luminous Intensity值,通过测试确认其亮度是否符合要求。
    - Q: 什么情况下需要加装电阻?
    - A: 当直接连接到电源且无电阻时,需根据电气规格计算并添加合适的电阻以限制电流。
    - Q: 高亮度LED适用于哪些情况?
    - A: 推荐用于光线较暗或强日光环境下,以确保用户能够清楚地看到指示灯的状态。

    7. 总结和推荐


    综上所述,QS系列插件式前面板安装LED指示灯以其丰富的规格选择、优秀的性能表现以及长久的使用寿命,为各类设备提供了可靠的视觉指示。尤其是其简便的安装方式和广泛的适用性,使其在市场上具备较强的竞争力。因此,强烈推荐给需要高质量指示灯解决方案的应用场合。

QS83XXHY220参数

参数
测试电流 -
显示颜色 黄色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXHY220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXHY220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXHY220 QS83XXHY220数据手册
