Q8F1BXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 10B-2494815-4
供应商: 国内现货
标准整包数: 1

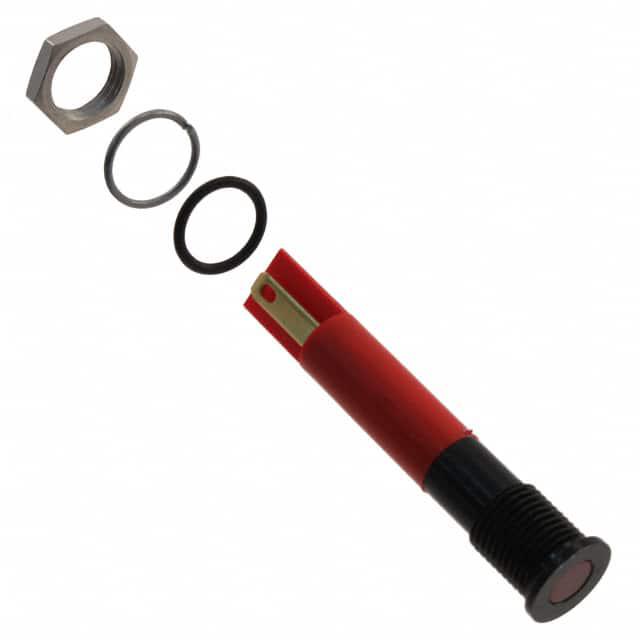

APEM 发光二极管 Q8F1BXXR24E

Q8F1BXXR24E概述


    产品简介


    8 mm面板安装LED指示灯Q8系列是一种广泛应用于各种电子设备中的高性能照明组件。这些LED指示灯主要用于显示设备状态、电源状态或其他关键系统状态。Q8系列提供多种颜色选择(如红色、绿色、黄色、蓝色、白色、橙色),并具有固定光或闪烁光模式,以满足不同应用需求。其小巧紧凑的设计使其适用于各种面板安装环境,且能够承受不同的电压和电流输入。

    技术参数


    Q8系列的技术参数如下:
    - 操作电压范围:
    - DC:1.8V 至 3.3V, 5.4V 至 6.6V, 10.8V 至 13.2V, 21.6V 至 26.4V, 25.2V 至 30.8V
    - AC:99V 至 121V, 207V 至 235V
    - 最大操作电流:20mA(直流)/6mA(交流)
    - 发光强度:
    - 红色(超亮):6,000 mcd(前向电压:2.2V)
    - 绿色(超亮):1,900 mcd(前向电压:3.3V)
    - 黄色(超亮):1,600 mcd(前向电压:2.0V)
    - 橙色(超亮):2,400 mcd(前向电压:2.2V)
    - 红色(标准):5,000 mcd(前向电压:2.2V)
    - 绿色(标准):10,000 mcd(前向电压:3.3V)
    - 蓝色(标准):2,200 mcd(前向电压:3.3V)
    - 白色(标准):2,500 mcd(前向电压:3.3V)
    - 兼容电压:12V DC, 24V DC, 28V DC, 110V AC, 220V AC

    产品特点和优势


    Q8系列LED指示灯的主要特点是其高亮度、稳定性和长寿命。它们能够在广泛的电压范围内正常工作,并且提供了多种颜色选择,以适应不同应用的需求。此外,Q8系列还具有高耐温性、低功耗和优异的抗冲击能力,使其非常适合在恶劣环境下使用。

    应用案例和使用建议


    Q8系列LED指示灯常用于家电、工业控制设备、医疗仪器等领域。例如,在家电控制面板上,它可以用来显示电源状态或错误代码;在工业设备中,它可以指示机器的运行状态或故障信息。
    使用建议:
    - 对于需要高亮度的应用场合,推荐使用“超亮”或“超级亮”的LED型号。
    - 在使用交流电压时,注意确保LED的最大操作电流不超过20mA,以避免损坏。
    - 选择合适的电阻来确保所需的操作电流。

    兼容性和支持


    Q8系列LED指示灯可以与多种终端选项(如焊盘引脚、快接端子等)配合使用。这些终端选项可适应不同的安装要求和电气连接方式。制造商提供技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:LED不亮。
    - 解决方案:检查连接是否正确,确认供电电压是否符合要求。

    - 问题:LED闪烁不稳定。
    - 解决方案:检查是否需要更换正确的电阻以调节电流,或者确认LED是否已损坏。

    总结和推荐


    Q8系列8 mm面板安装LED指示灯以其出色的性能、多样的颜色选择和广泛的电压适应性,成为许多应用领域的理想选择。无论是在家用电器还是工业控制系统中,Q8系列都能提供可靠的状态指示。因此,强烈推荐使用这款高质量的产品,特别是在需要高亮度和高稳定性的环境中。

Q8F1BXXR24E参数

参数
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F1BXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXR24E Q8F1BXXR24E数据手册

Q8F1BXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
