Q8F3CXXW24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 扩散 白色 导线安装,面板安装 5mm*5mm*5mm
供应商型号: 2008526
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q8F3CXXW24E

Q8F3CXXW24E概述


    产品简介

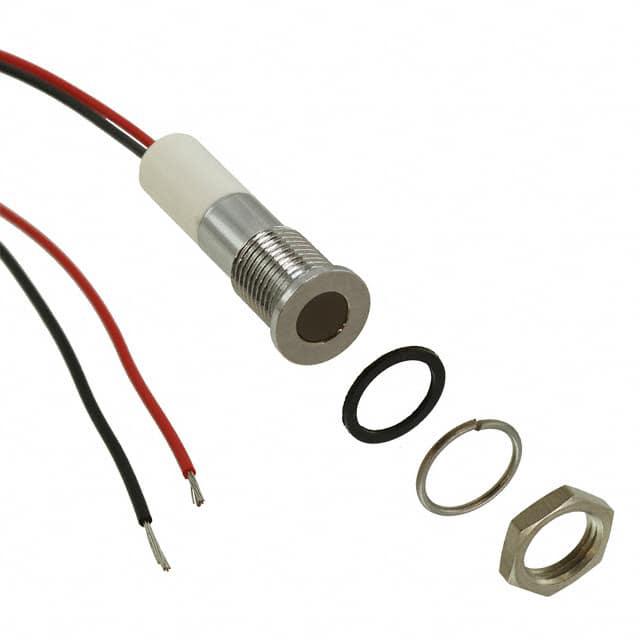

    本产品是Q8系列8毫米面板安装式LED指示灯,提供亮铬色、黑色或亚光灰色镀层的黄铜面板,以及316L不锈钢材料(仅限平嵌版本)。该LED指示灯采用5毫米彩色散射环氧树脂透镜或5毫米透明超级亮LED,适合用于各种广泛应用领域,如工业控制、仪表盘显示、家电设备等。

    技术参数


    - 额定电压范围:
    - 0.2型号:1.8V至3.3V DC(最大电流20mA)
    - 6VDC:5.4V至6.6V DC(最大电流20mA)
    - 12VDC:10.8V至13.2V DC(最大电流20mA)
    - 24VDC:21.6V至26.4V DC(最大电流20mA)
    - 28VDC:25.2V至30.8V DC(最大电流20mA)
    - 110VAC:99V至121V AC(最大电流6mA)
    - 220VAC:207V至235V AC(最大电流3mA)
    - 反向电压:5V
    - 视场角:30°至100°
    - 寿命:100,000小时
    - 扭矩:20至25cNm
    - 面板厚度:最大7mm
    - 绝缘电阻:在500V DC下为4,000 MΩ

    产品特点和优势


    - IP67密封选项(符合EN60529标准),适合户外及潮湿环境使用。
    - 工作温度范围:塑料后盖板-30°C至+65°C(-22°F至+149°F);环氧树脂后盖板-40°C至+85°C(-40°F至+185°F)。
    - 提供多种发光强度选择,适用于不同的应用场景。

    应用案例和使用建议


    - 室内应用:标准发光LED适用于均匀光照输出的应用,例如室内照明指示。
    - 户外应用:超亮和高亮度LED适用于户外环境,在强光条件下仍能清晰可见。
    - 远距离应用:透明水亮LED适用于需要远距离可视的应用场合。
    使用建议:
    - 高亮度LED适用于110VAC和220VAC电压,推荐使用超亮或超级亮LED。
    - 使用高电压时,注意保持电压不超过额定值的10%,以避免缩短寿命。
    - 确保LED在焊接过程中温度控制在300°C,持续时间不超过3秒。

    兼容性和支持


    - 兼容性:适用于各种工业标准面板安装接口,包括镀层和不锈钢版本。
    - 支持和服务:供应商提供全面的技术支持和售后服务,确保客户能够在安装和使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:LED亮度不一致
    - 解决方案:确保每个批次中的LED具有相同的特性,必要时进行分拣或调整驱动电流。

    2. 问题:接线错误导致LED损坏
    - 解决方案:严格按照产品说明书接线,使用正确颜色的电线连接正负极。
    3. 问题:LED无法点亮
    - 解决方案:检查电源电压是否在允许范围内,确认电路接线无误。

    总结和推荐


    综上所述,Q8系列8毫米面板安装式LED指示灯以其广泛的应用范围、优良的性能指标和多样化的设计成为一种非常受欢迎的产品。其独特的IP67密封选项、宽广的工作温度范围和高寿命使其在不同环境中表现出色。同时,丰富的发光强度选项也为用户提供了更多选择。因此,我们强烈推荐使用该系列产品,尤其是在需要高可靠性且适应复杂环境的应用场景中。

Q8F3CXXW24E参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 100°
透镜类型 扩散
Vf-正向电压 3.3V
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q8F3CXXW24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F3CXXW24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F3CXXW24E Q8F3CXXW24E数据手册

Q8F3CXXW24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
