首页  >  产品百科  >  Q8P1BXXR12E

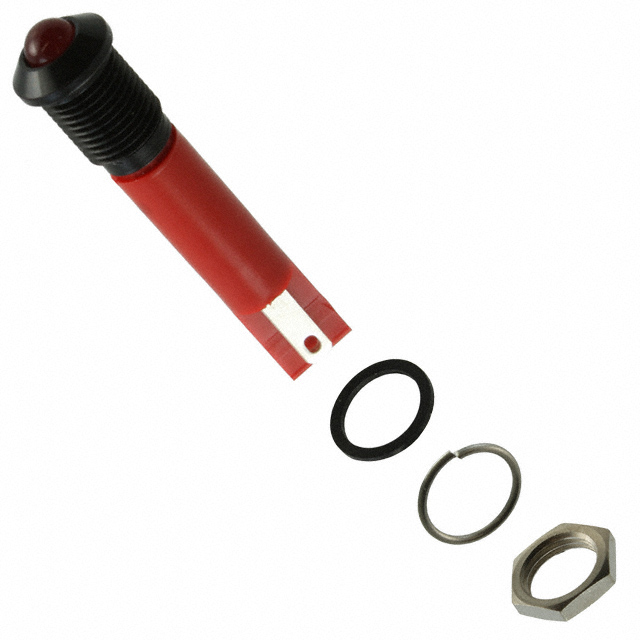

Q8P1BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2494771
供应商: element14
标准整包数: 1
APEM 发光二极管 Q8P1BXXR12E

Q8P1BXXR12E概述


    产品简介


    本产品是型号为Q8系列的8毫米面板安装式LED指示灯,采用镀铬黄铜前盖(可选择亮铬、黑铬或磨砂灰)及模制聚碳酸酯后盖材料制成。此款LED指示灯适用于各种工业控制面板、测量仪器和其他需要指示信号的应用场合。它具备出色的性能和广泛的工作电压范围,可以满足不同环境下的应用需求。

    技术参数


    - 最大反向电压:5V
    - 视场角:30°至100°(根据型号有所不同)
    - 寿命:100,000小时
    - 扭矩:20至25cNm
    - 最大面板厚度:7mm
    - LED透镜:5mm彩色扩散环氧树脂或5mm透明超亮LED
    - 接线端子:(2.8 x 0.8)焊脚/快插终端,针脚或(200mm长)电线终端,(2.0 x 0.5)焊脚/快插终端
    - 供电电压范围:
    - 无电阻:1.8至3.3VDC(最大20mA)
    - 6VDC:5.4至6.6VDC(最大20mA)
    - 12VDC:10.8至13.2VDC(最大20mA)
    - 24VDC:21.6至26.4VDC(最大20mA)
    - 28VDC:25.2至30.8VDC(最大20mA)
    - 110VAC:99至121VAC(6mA)
    - 220VAC:207至235VAC(3mA)

    产品特点和优势


    - IP67密封选项:符合EN60529标准,提供更高的防护等级。
    - 工作温度范围:后塑料壳体为-30°C至+65°C(-22°F至+149°F),后环氧树脂壳体为-40°C至+85°C(-40°F至+185°F)。
    - 多色和高亮度选项:可选择多种颜色和亮度等级的LED,适应不同的应用需求。

    应用案例和使用建议


    Q8系列LED指示灯广泛应用于工业控制系统、医疗设备、家用电器等领域。例如,在工业控制系统中,它可以用于显示运行状态、故障报警等功能。为了确保最佳性能,建议在使用过程中注意:
    - 确保LED供电电压不超过额定值的10%。
    - 使用推荐的焊接温度和时间进行连接。
    - 根据具体应用场景选择合适的颜色和亮度等级。

    兼容性和支持


    - 兼容性:支持多种电源类型,包括直流和交流电源,且具有广泛的电压范围,适合多种应用场合。
    - 支持:制造商提供详细的技术支持文档和售后服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题一:供电电压不稳定导致LED闪烁。
    - 解决方法:检查供电电源,确保电压稳定在规定的范围内。
    - 问题二:LED指示灯无法正常点亮。
    - 解决方法:确认接线端子是否正确连接,并检查是否有损坏或老化现象。
    - 问题三:LED亮度不足。
    - 解决方法:更换更高亮度等级的LED组件,或者调整供电电流。

    总结和推荐


    综上所述,Q8系列8毫米面板安装式LED指示灯具备优秀的性能和广泛的适用性,适合各类工业和民用设备的应用。通过合理选择不同的配置选项,可以满足特定应用场景的需求。因此,我们强烈推荐这款产品作为高品质、可靠性的LED指示灯解决方案。

Q8P1BXXR12E参数

参数
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1BXXR12E Q8P1BXXR12E数据手册

Q8P1BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.2218
10+ ¥ 79.35
25+ ¥ 60.06
100+ ¥ 52.86
250+ ¥ 52.21
500+ ¥ 51.06
库存: 143
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 83.22
