QS123XXG12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 7864312
供应商: 海外现货
标准整包数: 1

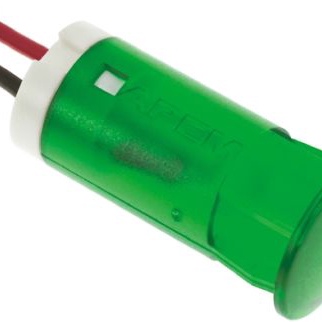

APEM 发光二极管 QS123XXG12

QS123XXG12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种广泛应用于各种电子设备中的指示灯,主要用于显示工作状态、故障警报等功能。该系列产品支持多种颜色和电压等级,适用于工业控制、汽车电子、家用电器等多种领域。通过简单的面板安装设计,这些指示灯能够在紧凑的空间内提供可靠的视觉反馈。

    技术参数


    - 颜色和亮度
    - 红色:标准LED(25 mcd),高亮度LED(6000 mcd)
    - 绿色:标准LED(20 mcd),高亮度LED(1200 mcd)
    - 黄色:标准LED(20 mcd),高亮度LED(380 mcd)
    - 蓝色:标准LED(800 mcd),高亮度LED(1600 mcd)
    - 橙色:标准LED(30 mcd),高亮度LED(4100 mcd)
    - 白色:标准LED(1200 mcd),高亮度LED(2500 mcd)
    - 正向电压
    - 红色、橙色和白色:标准LED(2.0 V),高亮度LED(2.2 V)
    - 绿色:标准LED(2.2 V),高亮度LED(3.3 V)
    - 蓝色和黄色:标准LED(2.1 V),高亮度LED(3.3 V)
    - 工作电压范围
    - 最低到最高操作电压:2VDC 到 220VAC
    - 操作电流:20mA(除白色和橙色外),3mA 和 6mA(白色和橙色)
    - 视场角
    - 标准LED:30°
    - 高亮度LED:45°
    - 寿命
    - 100,000小时
    - 工作温度范围
    - 操作温度:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C

    产品特点和优势


    - 多样化的颜色选择:包括红、绿、黄、蓝、橙和白等多种颜色,满足不同应用场景的需求。
    - 高亮度LED选项:对于需要在强光环境下清晰可见的应用,提供了高亮度LED选项。
    - 面板安装方便:采用snap-in设计,无需额外的固定装置即可实现快速安装。
    - 长寿命:使用寿命长达100,000小时,确保长时间稳定运行。
    - 宽电压范围:支持2VDC至220VAC的宽电压范围,适用于多种电源系统。

    应用案例和使用建议


    - 工业控制面板:可以用于显示机器的状态、故障警报和操作模式等信息。
    - 汽车仪表盘:可以在汽车内部提供清晰的视觉反馈,帮助司机及时了解车辆状况。
    - 家用电器:例如空调、冰箱等,可以用作指示灯来显示设备的工作状态。
    使用建议:
    - 确保所选LED的颜色和电压符合您的具体需求。
    - 对于需要外部电阻的应用,客户需自行提供相应的电阻以达到所需的电流。
    - 在焊接faston端子时要小心,避免损坏接线端子。

    兼容性和支持


    - 该系列产品支持多种终端类型,包括solder lug/faston、标准导线长度为200mm。
    - 支持不同直径的安装孔(6mm、8mm、10mm和12mm)。
    - 可以与不同的电气设备进行连接,适用于广泛的应用场景。
    - APEM公司提供技术支持和维护服务,确保用户能够顺利安装和使用这些指示灯。

    常见问题与解决方案


    - 问题1:如何确定所需的电压和电流?
    - 解答:根据具体的应用需求,查看产品手册中的技术参数部分,选择适合的电压和电流等级。
    - 问题2:如果需要不同的导线长度怎么办?
    - 解答:联系APEM公司获取更长或更短的导线配置。
    - 问题3:如何判断安装是否正确?
    - 解答:确保LED的方向与安装孔匹配,使用正确的电压和电流,并检查LED是否能正常发光。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款多功能、高可靠性的指示灯,适用于各种复杂的应用场景。其多样化的设计和广泛的电压支持使其在市场上具有很强的竞争优势。对于需要高效、稳定指示灯的用户来说,这款产品无疑是一个理想的选择。强烈推荐购买并使用这一系列的LED指示灯。

QS123XXG12参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS123XXG12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXG12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXG12 QS123XXG12数据手册

QS123XXG12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.7086
25+ ¥ 41.4177
50+ ¥ 39.2908
100+ ¥ 38.4516
400+ ¥ 37.6019
库存: 102
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.7
