首页  >  产品百科  >  Q12P1CXXR24E

Q12P1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: N-Q12P1CXXR24E
供应商: 云汉优选
标准整包数: 1

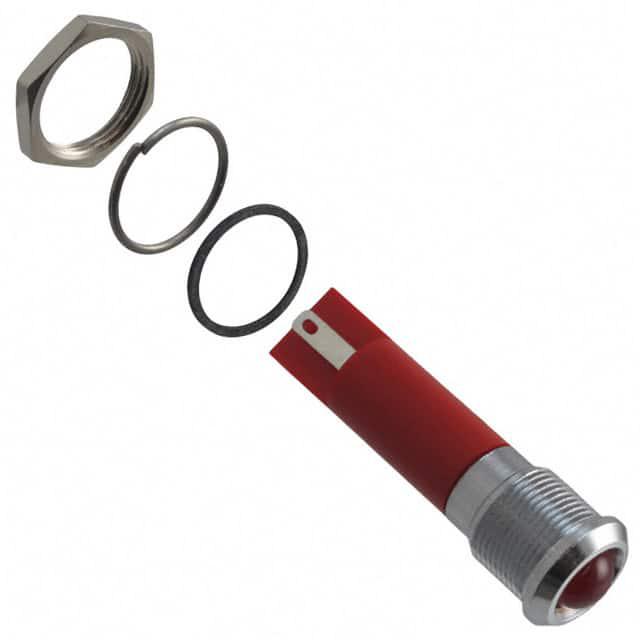

APEM 发光二极管 Q12P1CXXR24E

Q12P1CXXR24E概述


    产品简介


    这款12毫米面板安装式LED指示灯(Q12系列)是专为多种应用场景设计的高品质指示灯。它采用镀镍黄铜前面板,后面板则由不同的材料制成,如亮铬、黑铬或哑光灰,外壳材料则是聚碳酸酯。其独特的8毫米环氧透镜设计和高亮度LED确保了在各种条件下的优异视觉效果。这类LED指示灯广泛应用于工业控制、信号指示、仪器仪表等领域,适用于需要高性能视觉反馈的应用场合。

    技术参数


    - 最大反向电压:5V
    - 视角范围:30°至100°(根据型号不同)
    - 寿命:100,000小时
    - 扭矩:4 cNm(取决于选项)
    - 最大面板厚度:7 mm
    - 电气特性:
    - 最小工作电压:1.8V
    - 最大工作电压:26.4V(DC)
    - 工作电流:20mA(典型)
    - 电压范围:
    - DC 2.8V 至 220VAC
    - 含2.8x0.8焊盘/快插终端、引脚、200mm长线缆
    - 环境规格:
    - 塑料后壳温度范围:-30°C至+65°C
    - 环氧后壳温度范围:-40°C至+85°C
    - 防护等级IP67(符合EN60529)

    产品特点和优势


    该款LED指示灯具备诸多独特的优势。其防水防尘能力(IP67防护等级)使其在恶劣环境下依然能够稳定运行,延长了使用寿命。此外,不同颜色的LED组合使其在信号指示中表现出色,具有极高的可见度和识别度。特别是在高温、低温等极端环境中,其优异的性能表现使其在市场上具备强大的竞争力。

    应用案例和使用建议


    该LED指示灯适用于多种工业控制系统,例如机械设备状态监控、电源指示等。建议在选择时考虑具体的工作电压需求和所需的颜色。对于复杂的应用场景,可以结合不同的LED组合以实现更精确的视觉反馈。同时,在安装时应注意温度限制和防护等级要求,以确保最佳的使用效果。

    兼容性和支持


    该产品设计支持多种终端类型,包括焊盘/快插终端、引脚、线缆等,可方便地与其他电子元件连接。厂商提供了详尽的技术文档和支持服务,用户可通过这些资源获取更多详细信息和帮助。此外,客户在购买时可根据实际需求选择合适的封装方式,进一步提升产品适配性。

    常见问题与解决方案


    - 问题:接通电源后LED不亮。
    - 解决方案:检查连接线路是否有短路现象,确保正确连接正负极;确认工作电压是否符合要求。

    - 问题:LED指示灯闪烁不规律。
    - 解决方案:检查电源稳定性,确保输入电压在允许范围内波动;更换新的LED灯珠或调整LED驱动电路。

    - 问题:灯具外壳进水。
    - 解决方案:检查密封件是否完好无损,确保所有接口处均进行了有效的防水处理。

    总结和推荐


    总体而言,这款12毫米面板安装式LED指示灯在工业控制领域表现出色,具有卓越的耐用性和广泛的适用性。无论是工作环境还是信号指示方面都展现出了出色的能力。推荐在需要高质量视觉反馈的应用中使用。

Q12P1CXXR24E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 60°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q12P1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12P1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12P1CXXR24E Q12P1CXXR24E数据手册

Q12P1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.9994 ¥ 76.4949
25+ $ 8.0958 ¥ 68.8143
50+ $ 6.8136 ¥ 57.9156
库存: 53
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1147.42
直接购买
加入购物车
