Q8P1CXXY24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 散射 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: N-Q8P1CXXY24E
供应商: 云汉优选
标准整包数: 1

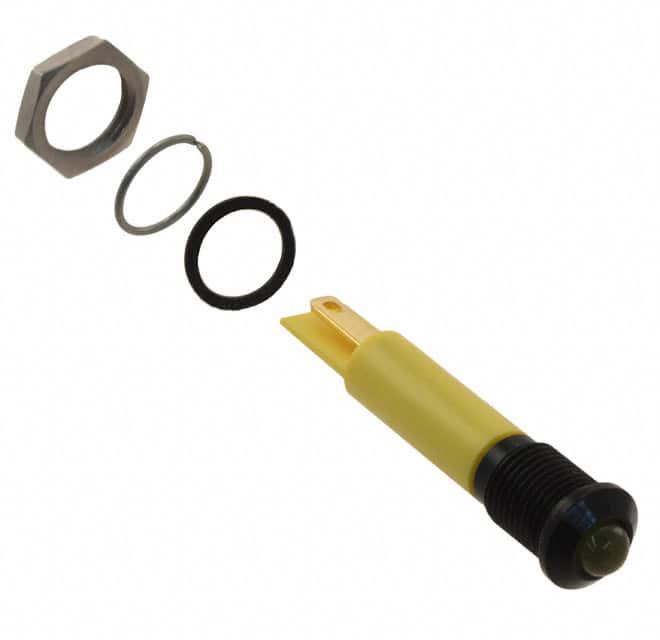

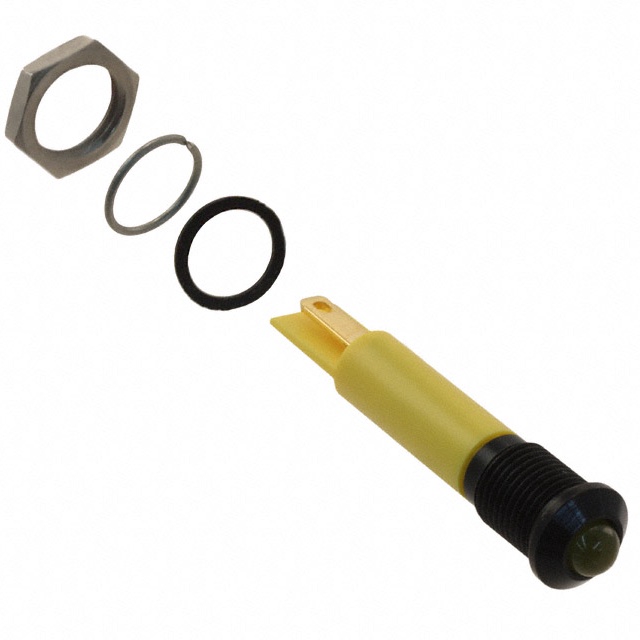

APEM 发光二极管 Q8P1CXXY24E

Q8P1CXXY24E概述

    # APem Q8系列LED指示灯技术手册解析

    产品简介


    APem Q8系列是一款小型LED指示灯,采用8mm面板安装设计。这些LED指示灯配备5mm彩色扩散环氧透镜或超亮/高亮LED。根据需要,可选择突显、内陷或齐平的边框风格。其适用电压范围广泛,从2VDC到220VAC,并提供多种终端选项,包括焊接端子、快断端子、引脚或线缆(200mm长)。该产品具有IP67密封选项(符合EN60529标准),并配有固定螺母和弹簧垫圈。该系列是UL认可的组件。

    技术参数


    电气特性
    - 工作电压范围:2VDC(无电阻)至220VAC
    - 工作电流:20mA
    - 最大反向电压:5V
    - 最大面板厚度:7mm
    性能参数
    - 光强:根据不同颜色及亮度级别,光强范围从10mcd到10,000mcd不等
    - 视角:30°至100°(取决于型号)
    - 额定寿命:100,000小时
    - 工作温度范围:-40°C至+85°C
    安装与终端选项
    - 终端类型:焊接端子、快断端子、引脚或线缆
    - 线缆长度:标准200mm,其他长度请咨询制造商
    - 颜色编码:金Faston端子表示阳极(+),银色端子表示阴极(-)

    产品特点和优势


    突出特点
    - 广泛的工作电压范围:从2VDC到220VAC
    - 高亮度选项:超亮和高亮LED可选
    - IP67密封等级:防尘防水性能优越
    - 可定制颜色与功能:单色、双色和三色LED可供选择
    市场竞争力
    - 长寿命:高达100,000小时
    - 多样化的终端选项:满足不同应用场景的需求
    - 灵活的颜色选择:红、绿、黄、蓝、白、橙及超亮版本可供选择

    应用案例和使用建议


    应用场景
    - 工业控制面板:用于各种机械设备的状态监控
    - 汽车行业:汽车仪表盘上的状态指示
    - 家用电器:如冰箱、洗衣机等的运行状态显示
    使用建议
    - 对于110VAC和220VAC的应用,建议使用超亮或高亮LED以确保稳定工作
    - 注意焊接时的温度控制(推荐焊接温度为270°C - 2秒)
    - 对于非电阻版(如2VDC),需注意前向电压以避免过载

    兼容性和支持


    兼容性
    - 可与其他标准电气设备兼容,如PLC控制器、开关电源等
    - 可根据客户要求提供特定的连接方式或颜色组合
    厂商支持
    - 提供安装指南和技术支持
    - 用户可随时联系制造商咨询具体问题

    常见问题与解决方案


    问题1:如何区分阳极和阴极?
    - 解决方案:金Faston端子表示阳极(+),银色端子表示阴极(-)
    问题2:非电阻版(如2VDC)如何操作?
    - 解决方案:需关注前向电压,避免过载
    问题3:如何正确焊接Faston端子?
    - 解决方案:推荐焊接温度为270°C,持续2秒

    总结和推荐


    综合评估
    - Q8系列LED指示灯具备广泛的适用电压范围、长寿命、高亮度等特点
    - 提供多种颜色和功能选项,适用于各种工业和消费电子产品
    推荐结论
    - 强烈推荐APem Q8系列LED指示灯用于各类需要高可靠性和稳定性的应用场合。无论是工业控制还是消费电子领域,这款产品都能提供卓越的性能和可靠性。

Q8P1CXXY24E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 散射
Vf-正向电压 24V
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1CXXY24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CXXY24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CXXY24E Q8P1CXXY24E数据手册

Q8P1CXXY24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
