首页  >  产品百科  >  QS123XXHR220

QS123XXHR220

产品分类: 发光二极管
厂牌: APEM

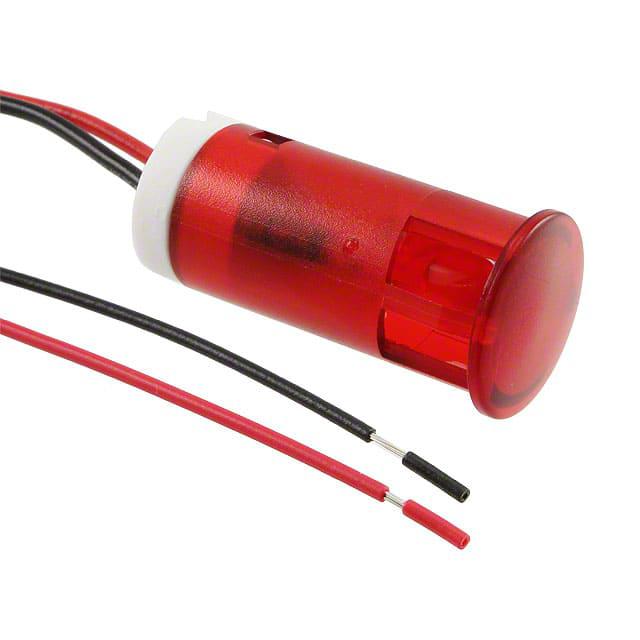

产品描述: APEM 红色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: N-QS123XXHR220
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS123XXHR220

QS123XXHR220概述

    电子元器件产品技术手册解析

    一、产品简介


    本手册描述的是QS系列插件式面板安装LED指示灯。该系列产品广泛应用于各种工业控制面板和消费电子产品中。QS系列提供了从6毫米到12毫米直径的多种尺寸选择,可适应不同的安装需求。该系列LED指示灯不仅具有标准亮度选项,还提供高亮度版本以满足特殊需求。此外,还可以选择不同的颜色和闪烁模式来适应特定的应用场景。

    二、技术参数


    - 尺寸:6毫米、8毫米、10毫米、12毫米
    - 安装方式:前方面板插接安装,无需额外硬件
    - 亮度等级:标准亮度或高亮度
    - 适用电压范围:
    - 直流:2.1至3.3VDC、6VDC、12VDC、24VDC、28VDC
    - 交流:99至110VAC(仅限QS10及QS12)、207至253VAC(仅限QS10及QS12)
    - 最大反向电压:5V
    - 工作温度范围:-30°C至+65°C(-22°F至+149°F)
    - 寿命预期:100,000小时
    - 最大面板厚度:0.8至1.6毫米

    三、产品特点和优势


    1. 多样性选择:QS系列提供多种尺寸、颜色和亮度等级的选择,可以满足不同客户的需求。
    2. 易于安装:采用前方面板插接安装方式,无需额外工具或附件,简化了安装过程。
    3. 长寿命:在正常工作条件下,寿命预期达到100,000小时,确保长期稳定运行。
    4. 高可靠性:在-30°C至+65°C的宽温范围内仍能正常工作,适用于恶劣环境。

    四、应用案例和使用建议


    - 应用案例:QS系列LED指示灯在各类工业控制面板和消费电子设备中广泛应用。例如,在自动售货机的控制面板上使用,以显示设备状态或操作指南。
    - 使用建议:为确保最佳性能,建议在额定电压范围内使用,并根据需要添加适当的限流电阻。在进行焊接操作时,推荐使用温度为270°C的焊锡,持续时间为2秒。

    五、兼容性和支持


    - 兼容性:QS系列与现有的大多数控制面板和设备兼容,可根据具体型号选择适合的安装孔径和接线方式。
    - 支持服务:制造商提供详尽的技术支持文档和售后服务,客户可通过官方网站或客服热线获取帮助。

    六、常见问题与解决方案


    1. 问题:如何选择合适的电压等级?
    - 解决方案:参考产品电气规格表,根据实际应用中的供电电压选择相应的LED指示灯。
    2. 问题:焊接时温度过高是否会损坏LED?
    - 解决方案:建议使用温度为270°C的焊锡,并控制焊接时间不超过2秒,避免高温损坏LED。
    3. 问题:如何正确连接多色LED?
    - 解决方案:根据LED颜色特性和电路设计要求,正确连接正负极,通过改变供电电压可以实现不同颜色的变化。

    七、总结和推荐


    总体而言,QS系列插件式面板安装LED指示灯是一款多功能、高可靠性的电子元器件。它凭借其多样化的产品线、简便的安装方式和优异的工作性能,赢得了广泛的市场认可。无论是工业控制还是消费电子领域,QS系列都表现出卓越的应用效果。因此,我们强烈推荐此产品给需要高性能LED指示灯的用户。

QS123XXHR220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXHR220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHR220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHR220 QS123XXHR220数据手册

QS123XXHR220封装设计

查看详情并下载
Symbol
Footprint
3D Model
