Q12-7P5BXXHR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 2.2V 圆形,带圆顶 扩散 红色 导线安装,面板安装
供应商型号: N-Q12-7P5BXXHR12E
供应商: 云汉优选
标准整包数: 1

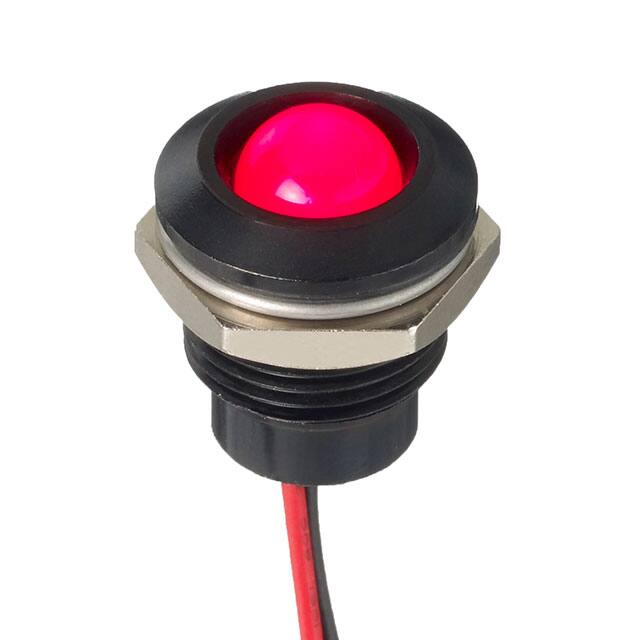

APEM 发光二极管 Q12-7P5BXXHR12E

Q12-7P5BXXHR12E概述


    产品简介


    本产品是一款型号为Q12-7系列的半英寸(12.7mm)面板安装式LED指示灯。该LED指示灯具有多种颜色选择,适用于广泛的工业和商业应用。它具有明亮的环氧树脂透镜或者透明透镜,能够提供良好的视觉效果。这些指示灯可用于监视系统状态、报警信号以及其他需要视觉提示的场合。其耐用的设计使其成为苛刻环境下的理想选择。

    技术参数


    - 最大反向电压: 5V
    - 视角: 30–100°(取决于型号)
    - 使用寿命: 100,000小时
    - 扭矩: 4 cNm(根据选项不同)
    - 最大面板厚度: 7mm
    - 电气特性:
    - 工作电压:
    - 无电阻器: 1.8至3.3 VDC,最大20 mA
    - 6 VDC: 5.4至6.6 VDC,20 mA
    - 12 VDC: 10.8至13.2 VDC,20 mA
    - 24 VDC: 21.6至26.4 VDC,20 mA
    - 28 VDC: 25.2至30.8 VDC,20 mA
    - 110 VAC: 99至121 VAC,6 mA
    - 220 VAC: 207至235 VAC,3 mA
    - 发光强度:
    - 超亮红光: 1,120 mcd
    - 超亮绿光: 1,560 mcd
    - 超亮黄光: 1,120 mcd
    - 超亮橙光: 1,120 mcd
    - 超亮蓝光: 1,500 mcd
    - 超亮白光: 1,200 mcd
    - 前向电压:
    - 超亮红光: 2.2 V
    - 超亮绿光: 3.3 V
    - 超亮黄光: 2.0 V
    - 超亮橙光: 2.2 V
    - 操作及存储温度范围:
    - 塑料后盖: -30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后盖: -40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    - IP67密封选项(符合EN60529标准),适合恶劣环境
    - 高亮度:通过使用超亮LED,提供出色的视觉效果,即使在光照强烈的环境中也能清晰可见
    - 高可靠性:长寿命可达100,000小时,确保长期稳定运行
    - 多功能性:多种颜色和电压选项,适应不同的应用需求
    - 易于安装:采用12-7规格,直径12.7mm的安装孔设计,便于在面板上安装

    应用案例和使用建议


    - 工厂自动化:用于设备状态监控和报警提示
    - 交通控制:用于信号灯或车辆状态指示
    - 家用电器:用于洗衣机、微波炉等设备的状态指示
    使用建议:
    - 确保正确选择合适的电压以匹配供电系统。
    - 安装时应注意LED与电源正负极的连接,以避免损坏。

    兼容性和支持


    - 本产品与大多数标准控制系统兼容,可根据具体需求定制。
    - 厂商提供技术支持和售后服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. LED灯不亮:
    - 解决方案:检查电源连接是否正常,确认所使用的电压和电流是否在规定范围内。
    2. LED灯闪烁不稳定:
    - 解决方案:检查是否有松动的连接点,重新焊接确保接触良好。
    3. LED灯亮度降低:
    - 解决方案:检查是否由于使用时间过长导致亮度下降,或者检查供电电压是否过低。

    总结和推荐


    Q12-7系列半英寸面板安装式LED指示灯凭借其出色的性能和可靠性,在各种应用环境中表现出色。特别是其IP67密封选项、高亮度和长寿命等特点,使其成为许多行业的首选。总体而言,这是一款值得推荐的产品,尤其适用于对环境适应性要求较高的场合。如果您正在寻找一个可靠且功能强大的LED指示灯解决方案,那么Q12-7系列将是您的理想选择。

Q12-7P5BXXHR12E参数

参数
显示颜色 红色
视角 -
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q12-7P5BXXHR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12-7P5BXXHR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12-7P5BXXHR12E Q12-7P5BXXHR12E数据手册

Q12-7P5BXXHR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
