Q8F1BXXHR02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1BXXHR02E
供应商: Master
标准整包数: 5

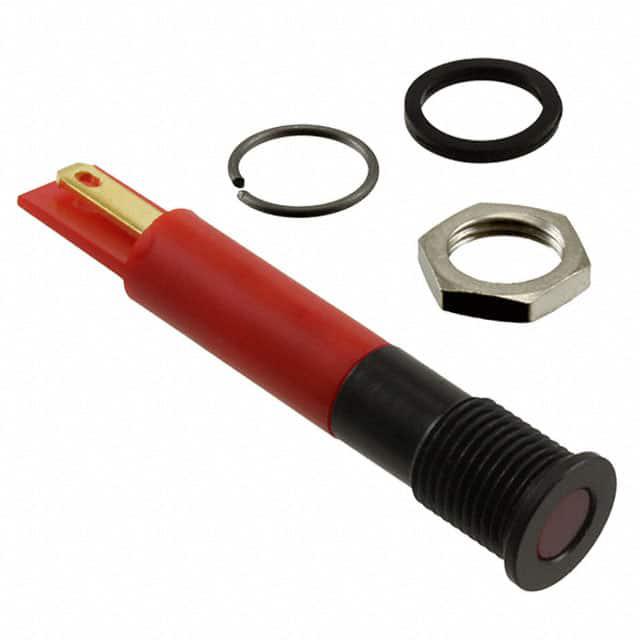

APEM 发光二极管 Q8F1BXXHR02E

Q8F1BXXHR02E概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是型号为Q8系列的8毫米面板安装LED指示灯。这类产品采用镀镍黄铜前置环,表面可选亮铬、黑铬或哑光灰色处理,后盖由聚碳酸酯模塑而成。其主要功能是作为指示灯,在各种设备和系统中用于状态显示。该产品广泛应用于工业控制、通信设备、家用电器等多个领域。

    2. 技术参数


    - 最大反向电压:5V
    - 视场角:30°到100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:20至25 cNm
    - 最大面板厚度:7mm
    - 光源类型:5毫米彩色扩散环氧透镜或5毫米透明超级亮LED
    - 安装方式:嵌入式、凹陷式和齐平式
    - 终端类型:(2.8 x 0.8)焊脚/快插端子、引脚或(200mm长)导线端子(2.0 x 0.5)焊脚/快插端子
    - 电气规格:
    - 操作电压范围:0.2V至3.3VDC,6VDC至30.8VDC,110VAC至220VAC
    - 工作电流:最大20mA,最低6mA
    - 环境条件:
    - 塑料后盖温度范围:-30°C至+65°C
    - 环氧树脂后盖温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 防护等级:IP67密封选项,符合EN60529标准。
    - 颜色选择多样:提供多种颜色的LED组件,包括红色、绿色、黄色、蓝色、白色、橙色等。
    - 高亮度选项:超亮和超级亮LED选项,适用于需要更高亮度的应用场合。
    - 双色和三色选项:可以实现多种颜色组合,增加应用场景的灵活性。

    4. 应用案例和使用建议


    - 工业控制面板:适用于工业控制系统,作为设备运行状态的指示灯。
    - 通信设备:适用于各类通信设备的设备状态监控。
    - 家用电器:适用于家用电器的操作指示,如空调、洗衣机等。
    使用建议:
    - 对于需要更长寿命和更高亮度的应用,建议选用超亮或超级亮LED组件。
    - 在设计电路时,要确保工作电压不超过最大值的10%,以保证LED的寿命和可靠性。

    5. 兼容性和支持


    - 兼容性:该产品与其他电子元器件具有良好的兼容性,可用于不同类型的电路板上。
    - 技术支持:厂商提供全面的技术支持和售后服务,确保用户能够顺利使用产品并解决相关问题。

    6. 常见问题与解决方案


    - 问题1:LED灯光不亮。
    - 解决方法:检查连接线路是否正确;确认供电电压是否在允许范围内;检查LED组件是否损坏。
    - 问题2:LED亮度不足。
    - 解决方法:更换为超亮或超级亮LED组件;检查供电电压是否达到规定要求。

    7. 总结和推荐


    总结:
    Q8系列8毫米面板安装LED指示灯具备多种颜色选择、高亮度、长寿命及IP67防护等级等优势,是一款高性能的指示灯产品。其应用广泛,特别适合工业控制、通信设备和家用电器等领域。
    推荐:
    鉴于其卓越的功能和广泛的适用性,我们强烈推荐该产品给需要高品质指示灯的客户。无论是工业控制还是日常家用设备,Q8系列都能提供可靠且高效的指示功能。

Q8F1BXXHR02E参数

参数
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q8F1BXXHR02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXHR02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXHR02E Q8F1BXXHR02E数据手册

Q8F1BXXHR02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 14.4207 ¥ 119.9022
25+ $ 12.5459 ¥ 104.314
50+ $ 9.047 ¥ 75.2221
100+ $ 8.321 ¥ 69.1491
250+ $ 7.3112 ¥ 59.871
500+ $ 6.2351 ¥ 51.0589
1000+ $ 6.2351 ¥ 51.0589
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 599.51
