Q6R1CXXW12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 扩散 白色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: N-Q6R1CXXW12E
供应商: 云汉优选
标准整包数: 1

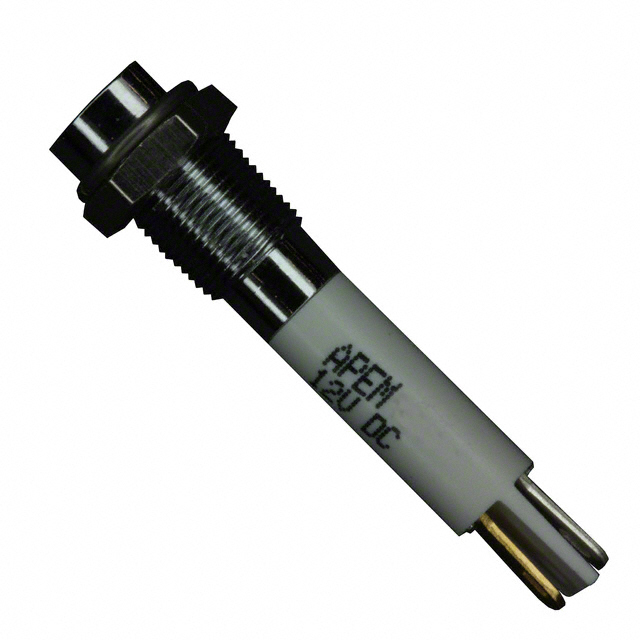

APEM 发光二极管 Q6R1CXXW12E

Q6R1CXXW12E概述


    产品简介


    本产品是Q6系列的6毫米面板安装式LED指示灯,广泛应用于各种电子设备中,如工业控制、医疗设备、通信系统及家用电器等。该产品采用镀镍黄铜前面板(可选亮铬、黑铬或哑光灰色)与聚碳酸酯后盖组合而成,确保了高强度和耐用性。LED指示灯提供多种发光颜色,满足不同应用场景的需求。

    技术参数


    | 参数名称 | 规格 |

    | 最大反向电压 | 5V |
    | 视角 | 30° 至 100°(视具体型号而定) |
    | 使用寿命 | 10万小时 |
    | 扭矩 | 4 cNm(视具体选项而定) |
    | 面板最大厚度 | 7mm |
    | 发光模式 | 单色、双色(红/绿、红/黄、绿/黄等)、闪烁 |
    | 工作温度范围 | 塑料后盖:-30°C至+65°C;环氧树脂后盖:-40°C至+85°C |
    | 安装方式 | 面板安装 |
    电气特性:
    - 电压范围:02型无电阻,1.8-3.3VDC;6VDC、12VDC、24VDC、28VDC
    - 典型工作电流:20mA
    - 颜色亮度(典型值):
    - 红色:40 mcd(突起式),1,000 mcd(超级亮度)
    - 绿色:50 mcd(突起式),1,200 mcd(超级亮度)
    - 蓝色:1,200 mcd(超级亮度)

    产品特点和优势


    Q6系列LED指示灯以其高可靠性和多样性脱颖而出。其IP67防护等级满足恶劣环境需求,同时提供了多种安装方式和终端选项,方便灵活适配不同设备。独特的双色切换功能使其适用于信号区分和多状态显示场景,特别适合需要高效指示的应用场合。

    应用案例和使用建议


    应用案例
    1. 在工业自动化控制系统中,用于显示设备运行状态。
    2. 医疗设备中作为报警指示灯或电源状态指示。
    3. 家用电器中的电源状态或故障警报指示。
    使用建议
    - 在潮湿环境中使用时,建议选择具有IP67防护等级的型号以提高抗湿性能。
    - 若需长时间稳定运行,应避免超过额定电压的10%,以防降低使用寿命。
    - 不同LED颜色的亮度差异可能较大,在设计时需充分考虑视觉效果。

    兼容性和支持


    该产品支持多种终端配置(如焊锡端子、引脚、导线等),可按客户需求定制特殊长度的导线或端子。厂商提供完善的技术支持和售后服务,确保用户能快速解决问题并获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 检查工作电流是否符合要求,必要时更换更高电流版本。 |
    | 寿命短 | 确保操作电压不超过额定值的10%。 |
    | 安装不稳固 | 使用适当扭矩拧紧螺丝,避免损坏设备。 |

    总结和推荐


    Q6系列6毫米面板安装LED指示灯凭借其出色的性能、多样化的配置和高可靠性,成为一款值得信赖的产品。尤其适合需要多功能指示和恶劣环境下使用的场景。对于寻求高性能且经济实惠的LED指示灯解决方案的用户来说,这款产品是一个非常不错的选择。
    综上所述,我们强烈推荐Q6系列LED指示灯,它无疑是当前市场上一款极具竞争力的电子元器件产品。

Q6R1CXXW12E参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 白色
视角 100°
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6R1CXXW12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6R1CXXW12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6R1CXXW12E Q6R1CXXW12E数据手册

Q6R1CXXW12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
