首页  >  产品百科  >  Q8F1CXXG110E

Q8F1CXXG110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 110V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1CXXG110E
供应商: Master
标准整包数: 5

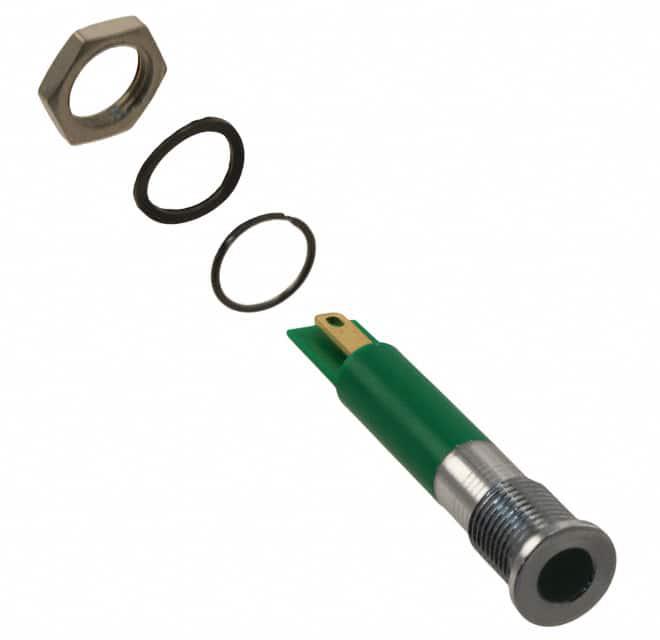

APEM 发光二极管 Q8F1CXXG110E

Q8F1CXXG110E概述


    产品简介




    该电子元器件为Q8系列的8毫米面板安装式LED指示灯。它采用了镀铬黄铜前面板(可选择亮铬、黑铬或哑光灰)和聚碳酸酯后盖。这种设计使其适用于各种工业及消费电子产品中,如仪表盘、控制面板以及家电设备等。


    技术参数




    - 最大反向电压:5 V
    - 视场角:30°至100°(视型号而定)
    - 使用寿命:100,000小时
    - 扭矩:20到25 cNm
    - 面板厚度最大值:7 mm
    - 操作与存储温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)
    - 电气规格:
    - 操作电压(最小至最大):0.2(无电阻器):1.8至3.3 VDC
    - 操作电流(典型所有类型):
    - 0.2(无电阻器):20 mA最大
    - 6 VDC:20 mA
    - 12 VDC:20 mA
    - 24 VDC:20 mA
    - 28 VDC:20 mA
    - 110 VAC:6 mA
    - 220 VAC:3 mA
    - 发光强度:
    - 高亮度(Super Bright):红(HE红)6,000 mcd;绿(HE绿)1,900 mcd;黄(HE黄)1,600 mcd;橙(HE橙)2,400 mcd;蓝(HE蓝)2,200 mcd;白(HE白)2,500 mcd
    - 超高亮度(Hyper Bright):红(HE红)1,600 mcd;绿(HE绿)500 mcd;黄(HE黄)110 mcd;橙(HE橙)110 mcd
    - 三色(Tri-color):红/绿/黄(HE红/绿/黄)60/15/13 mcd


    产品特点和优势




    该产品具有多种独特的功能和优势。首先,它具备IP67密封选项,可以在恶劣环境中提供可靠的性能。其次,它具有广泛的工作温度范围,能够在极端条件下保持稳定。此外,其超长的使用寿命和不同的发光强度(如超高亮度和超亮)使得该产品非常适合各种高要求的应用场合。


    应用案例和使用建议




    Q8系列LED指示灯广泛应用于工业控制系统、汽车仪表盘以及家用电器中。例如,在工业自动化系统中,这些指示灯可以用于显示设备的状态,如运行状态、故障状态等。在汽车领域,它们可以用作速度计或其他仪表的背光。在家庭应用中,这些指示灯可用于照明或信号指示。

    使用建议方面,用户应注意避免超过最大操作电压的10%,以延长其使用寿命。另外,由于不同批次的白色LED可能存在亮度和颜色变化,因此在批量生产时应进行严格的质量控制。


    兼容性和支持




    Q8系列LED指示灯具有良好的兼容性,可与多种电气终端(如焊料端子、快装端子等)结合使用。厂商还提供了技术支持和服务,以确保客户能够正确安装和使用该产品。此外,对于复杂应用场景,用户可以通过联系供应商获取更详细的技术支持。


    常见问题与解决方案




    - 问题:在使用过程中出现闪烁或不亮的情况
    - 解决方法:检查供电电压是否符合规格要求,确认连接是否稳固。如果仍然存在问题,可能需要更换LED灯珠。

    - 问题:LED灯珠亮度不足
    - 解决方法:确认工作电流是否正常,必要时更换更高亮度的LED灯珠。同时注意温度对亮度的影响,确保在合适的环境下使用。


    总结和推荐




    总体来说,Q8系列8毫米面板安装式LED指示灯是一款性能优异的产品。其高亮度、长寿命以及IP67密封选项等特性使其在多个行业中具有广泛的应用前景。推荐在高要求的工业和商业应用中使用,特别是在需要可靠状态指示的地方。

Q8F1CXXG110E参数

参数
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F1CXXG110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1CXXG110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1CXXG110E Q8F1CXXG110E数据手册

Q8F1CXXG110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.6904 ¥ 113.83
25+ $ 11.1071 ¥ 92.351
50+ $ 9.1669 ¥ 76.219
100+ $ 8.4588 ¥ 70.2942
250+ $ 7.5855 ¥ 62.1173
500+ $ 6.636 ¥ 54.3418
1000+ $ 6.636 ¥ 54.3418
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 569.15
