QS81XXB24

产品分类: 发光二极管
厂牌: APEM

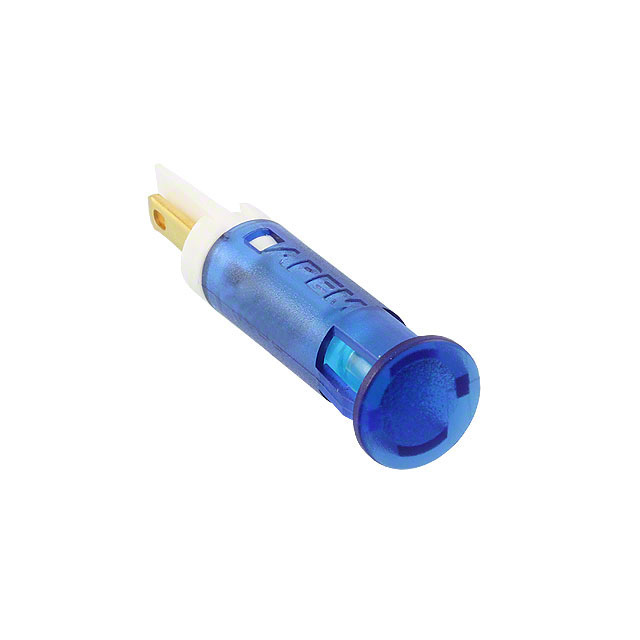

产品描述: APEM 蓝色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 7863697
供应商: 海外现货
标准整包数: 1

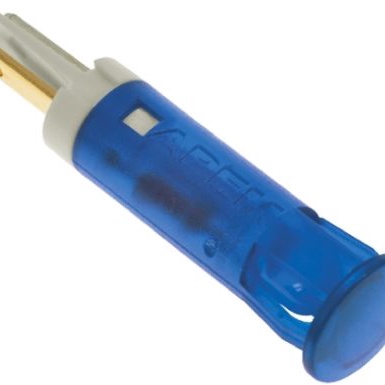

APEM 发光二极管 QS81XXB24

QS81XXB24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由 APEM 公司生产的一种面板安装式 LED 指示灯。这类指示灯广泛应用于工业控制、通信设备、仪表仪器等领域。它通过直观的光亮变化为用户提供系统状态的信息反馈。产品提供多种颜色选择(红、绿、黄、蓝、橙、白),具有高亮度和标准亮度两种版本,适用于不同的使用场景和需求。

    技术参数


    - 发光强度 (mcd):
    - 红色:25(标准)/ 6000(高亮度)
    - 绿色:20(标准)/ 1200(高亮度)
    - 黄色:20(标准)/ 380(高亮度)
    - 蓝色:800(标准)/ 1600(高亮度)
    - 橙色:30(标准)/ 4100(高亮度)
    - 白色(透明):1200(标准)/ 2500(高亮度)
    - 正向电压 (V):
    - 红色:2.0(标准)/ 2.2(高亮度)
    - 绿色:2.2(标准)/ 3.3(高亮度)
    - 黄色:2.1(标准)/ 2.0(高亮度)
    - 蓝色:3.3(标准)/ 3.3(高亮度)
    - 橙色:2.0(标准)/ 2.2(高亮度)
    - 白色(透明):3.3(标准)/ 3.3(高亮度)
    - 操作电压范围 (VDC/VAC):
    - 2 至 220
    - 典型工作电流 (mA):
    - 红色:20(无电阻)
    - 绿色:20
    - 黄色:20
    - 蓝色:20
    - 橙色:6
    - 白色(透明):3
    - 最大反向电压 (V):5
    - 视场角 (度):
    - 标准 LED:30
    - 高亮度 LED:45
    - 寿命 (小时):100,000
    - 工作温度范围 (℃):-30至+85
    - 储存温度范围 (℃):-40至+100

    产品特点和优势


    1. 安装简便:前面板嵌入式安装无需额外硬件,适合快速部署。
    2. 多种尺寸:提供6mm、8mm、10mm 和 12mm 的安装孔径,满足不同需求。
    3. 高品质材料:透镜和外壳采用阻燃等级 UL94V-0 的聚碳酸酯材质,确保高可靠性和耐久性。
    4. 兼容性强:提供各种类型的接线端子和引脚,方便与现有设备集成。
    5. 高亮度版本:在强光环境下仍能清晰显示,尤其适用于户外或光线较强的场所。

    应用案例和使用建议


    应用案例
    1. 工业控制面板:用于显示设备运行状态,如故障报警、正常运行等。
    2. 通信设备:作为信号指示灯,提示通信状态或警报信息。
    3. 医疗设备:指示设备的运行状态和工作模式。
    使用建议
    1. 匹配电源电压:根据指示灯的操作电压范围选择合适的电源,确保稳定工作。
    2. 散热设计:特别是在高亮度和高温环境中使用时,注意散热,防止过热影响使用寿命。
    3. 连接可靠性:确保接线端子连接稳固,防止接触不良导致的故障。

    兼容性和支持


    - 兼容性:此系列指示灯可与各种电气控制系统和其他电子设备无缝对接,适配性强。
    - 支持:APEM 提供详细的技术文档、用户手册和客户服务支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 如何正确安装 LED 指示灯?
    - A: 参考产品手册中的安装指南,使用螺丝刀轻轻旋入安装孔,确保牢固安装。
    2. Q: LED 指示灯不亮怎么办?
    - A: 检查电源电压是否符合要求,确认接线正确,必要时检查是否有损坏的内部组件。
    3. Q: 需要如何选择合适的颜色和亮度?
    - A: 根据具体的应用场景选择,例如在强光环境中推荐高亮度型号。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款性能优越的面板安装式 LED 指示灯,具有多种颜色和亮度选择,适用于多种工业和商业应用。其简便的安装方式、可靠的材质和优异的电气性能使其在市场上具备较高的竞争力。因此,对于需要高效、可靠状态指示的应用场合,我们强烈推荐选用这款产品。

QS81XXB24参数

参数
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXB24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXB24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXB24 QS81XXB24数据手册

QS81XXB24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.3524
25+ ¥ 49.7322
50+ ¥ 48.1601
100+ ¥ 47.1723
400+ ¥ 46.142
库存: 8
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.35
