Q8R1CXXY12

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 圆形,带圆顶 扩散 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: N-Q8R1CXXY12
供应商: 云汉优选
标准整包数: 1

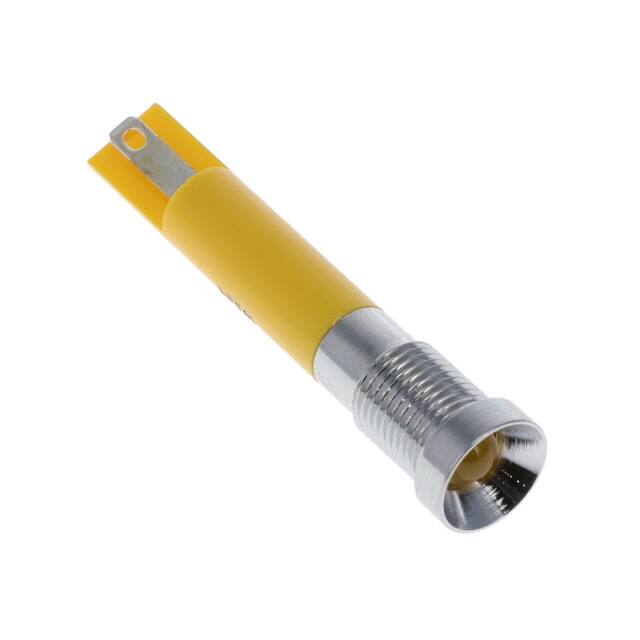

APEM 发光二极管 Q8R1CXXY12

Q8R1CXXY12概述


    产品简介


    本产品是Q8系列的8毫米面板安装式LED指示灯。它们由镀铬黄铜前框和模制聚碳酸酯后盖组成,前框可选择亮铬、黑铬或哑光灰处理。该系列产品广泛应用于工业控制、汽车、医疗器械及消费电子产品等领域,提供显著且可靠的视觉指示。

    技术参数


    - 最大反向电压:5 V
    - 视角:30°到100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:20至25 cNm
    - 最大面板厚度:7 mm
    - 发光二极管:5毫米环氧树脂透镜或水清超亮LED
    - 前框风格:突出、凹陷和齐平
    - 终端类型:(2.8 x 0.8)焊料夹/快接端子、引脚或(200 mm长)线缆终端(2.0 x 0.5)焊料夹/快接端子(三色版本)
    环境规格
    - IP67密封选项(符合EN60529标准)
    - 工作温度范围:后塑料体:-30°C到+65°C(-22°F到+149°F);后环氧树脂体:-40°C到+85°C(-40°F到+185°F)
    电气规格
    - 最小至最大操作电压:
    - 无电阻器:1.8 VDC到3.3 VDC,最大20 mA
    - 6 VDC:5.4 VDC到6.6 VDC,最大20 mA
    - 12 VDC:10.8 VDC到13.2 VDC,最大20 mA
    - 24 VDC:21.6 VDC到26.4 VDC,最大20 mA
    - 28 VDC:25.2 VDC到30.8 VDC,最大20 mA
    - 110 VAC:99 VAC到121 VAC,最大6 mA
    - 220 VAC:207 VAC到235 VAC,最大3 mA
    - 注意:客户需提供所需的电流操作电阻。

    产品特点和优势


    - 多样的外观风格:提供了突出、凹陷和齐平的前框风格,以满足不同的设计需求。
    - 高亮度选择:提供普通亮度、超亮和超亮选项,使得这些LED在各种照明条件下都能提供良好的可视性。
    - 防水防尘:具备IP67防护等级,适用于恶劣的环境条件。
    - 多种颜色和组合:支持单色、双色和三色LED组合,方便用户根据具体需求定制。

    应用案例和使用建议


    - 工业控制系统:例如,在PLC控制系统中,Q8系列LED指示灯可以用于状态指示,提供清晰可见的信号。
    - 使用建议:在使用过程中,建议根据实际电压需求选择合适的操作电阻,以确保LED正常工作并延长其寿命。对于需要更高亮度的应用,推荐使用超亮或高亮度LED。

    兼容性和支持


    - 终端兼容性:提供不同类型的终端选项,如焊料夹、快接端子、引脚和电线终端,易于与其他电子设备连接。
    - 制造商支持:制造商提供详细的安装指南和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:如何正确选择所需的操作电阻?
    - 解决方案:根据产品手册中的电气规格,选择适合所需电压的操作电阻。
    - 问题2:为什么有些LED颜色变化时需要反接电源电压?
    - 解决方案:这是由于某些双色LED通过改变供电极性来切换颜色,用户在使用时需要注意这一点。
    - 问题3:为何部分型号不适用于三相电器?
    - 解决方案:因为Q8系列的部分型号适用于特定电压和电流要求,为避免过载损坏,请勿将其应用于三相电器。

    总结和推荐


    综上所述,Q8系列8毫米面板安装式LED指示灯以其坚固耐用、高亮度、丰富的颜色选择以及出色的防水防尘性能,在工业控制和消费电子产品领域有着广泛的应用前景。尤其是对于需要良好视觉反馈的场合,该产品无疑是最佳选择之一。然而,使用前请仔细阅读产品手册并遵循安装指南,以确保最佳效果。总体而言,强烈推荐Q8系列LED指示灯给寻求高性能视觉指示的用户。

Q8R1CXXY12参数

参数
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 停产
包装方式 袋装

Q8R1CXXY12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1CXXY12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1CXXY12 Q8R1CXXY12数据手册

Q8R1CXXY12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.8654 ¥ 41.3559
50+ $ 3.9861 ¥ 33.8819
库存: 75
起订量: 25 增量: 1
