Q14P1CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q14P1CXXG24E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q14P1CXXG24E

Q14P1CXXG24E概述

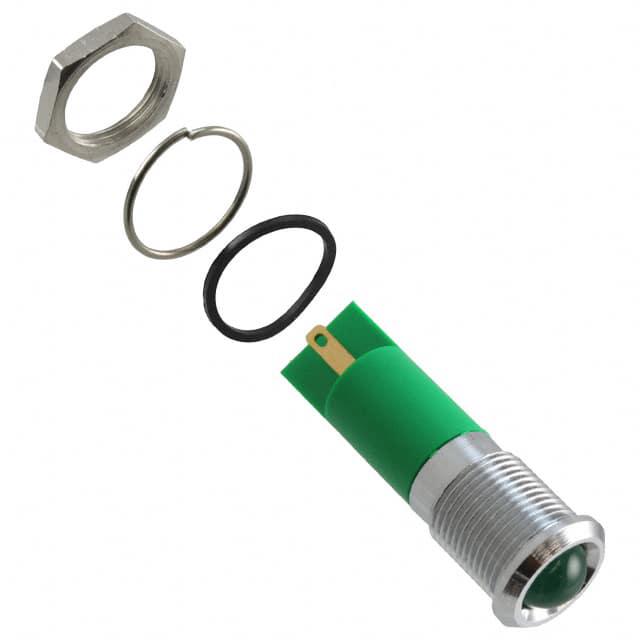

    Q SERIES Ø14mm (.551") Panel Mount LED Indicators

    产品简介


    Q SERIES是由APEM公司生产的14毫米面板安装式LED指示灯,适用于多种场合。其核心功能在于提供高亮度和长寿命的LED照明,并且具有不同颜色和发光强度的选择。这类LED指示灯广泛应用于汽车、工业控制、建筑和消费电子产品等领域。

    技术参数


    - 尺寸:14毫米面板安装
    - 透镜类型:10毫米有色扩散环氧树脂透镜或10毫米透明超亮LED
    - 工作电压范围:2VDC至220VAC
    - 引脚/终端:(2.8 x 0.8)焊料耳/费斯顿终端,针或200毫米长的线端
    - 密封选项:IP67防护等级
    - 最大反向电压:5V
    - 视角:30°至100°(视型号而定)
    - 使用寿命:100,000小时
    - 工作温度范围:-40°C至+85°C
    - 电压范围:
    - 无电阻器:1.8V至3.3VDC,最大20mA
    - 6VDC:5.4V至6.6VDC,最大20mA
    - 12VDC:10.8V至13.2VDC,最大20mA
    - 24VDC:21.6V至26.4VDC,最大20mA
    - 28VDC:25.2V至30.8VDC,最大20mA
    - 110VAC:99V至121VAC,最大6mA
    - 220VAC:207V至253VAC,最大3mA

    产品特点和优势


    Q SERIES LED指示灯的最大特点是其高亮度和长寿命。这些指示灯提供了不同的颜色选择,包括红、绿、黄、蓝、白等多种颜色。同时,它们还提供了多种发光模式,如单色、双色和三色。超亮LED的最高光强可以达到17,000mcd(红色),使得这种LED指示灯在强光环境下仍然保持良好的可见性。此外,IP67防护等级使得该产品能够适应各种恶劣环境,确保长时间稳定运行。

    应用案例和使用建议


    Q SERIES LED指示灯广泛应用于多个行业。例如,在汽车行业,它们可用于车灯、指示灯和仪表盘;在工业控制领域,它们可用于机器操作面板上的状态指示。为了确保最佳性能,建议使用合适的电阻器来匹配所需的工作电流,并遵循正确的焊接温度(300°C,持续3秒)。对于高电压应用(110VAC和220VAC),推荐使用Hyper Bright LED以获得更好的性能。

    兼容性和支持


    Q SERIES LED指示灯的引脚和终端设计使得它们易于安装和集成到各种系统中。厂商提供了多样的安装方式,包括焊接耳、针和线端等。此外,该产品还提供了定制标记和雕刻服务,以满足特定应用需求。如果需要更详细的安装指南和技术支持,用户可以直接联系APEM公司获取帮助。

    常见问题与解决方案


    - 问题:在高电流下LED亮度降低。
    - 解决方案:调整LED的工作电流至推荐值,使用合适大小的电阻器。
    - 问题:安装后LED不亮。
    - 解决方案:检查电源电压是否在推荐范围内,确认接线正确。
    - 问题:LED出现闪烁现象。
    - 解决方案:更换相应的电阻器,或者确认连接线路没有松动。

    总结和推荐


    Q SERIES Ø14mm (.551") Panel Mount LED指示灯以其卓越的性能和多样化的特点,成为各行业中不可或缺的组件。无论是其高亮度、长寿命还是广泛的电压适应能力,都使其在市场上具备很强的竞争优势。因此,强烈推荐在需要高质量LED指示灯的应用中采用此产品。

Q14P1CXXG24E参数

参数
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q14P1CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXG24E Q14P1CXXG24E数据手册

Q14P1CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
