Q8F3CXXB24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 扩散 蓝色 导线安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F3CXXB24E
供应商: Master
标准整包数: 1

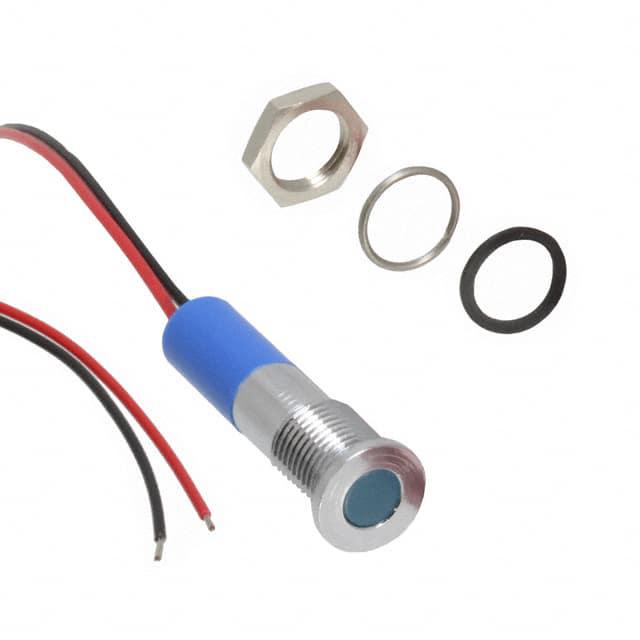

APEM 发光二极管 Q8F3CXXB24E

Q8F3CXXB24E概述

    # 8mm Panel Mount LED Indicators Q8 Series 技术手册解析

    产品简介


    8mm面板安装式LED指示灯Q8系列是专为多种工业及消费应用设计的小型LED指示灯。这类LED指示灯因其体积小、亮度高、可靠性强而被广泛应用于仪器仪表、家电控制面板、通信设备等领域。它们可用于显示开关状态、设备运行状况或故障警报等信息。

    技术参数


    | 规格 | 值范围 |

    | 工作电压 | 0.2V~28VDC, 110VAC, 220VAC |
    | 工作电流 | 3mA~20mA |
    | 前向电压 | HE红:2.0V
    绿:2.2V
    黄:2.1V
    蓝:3.3V
    白:3.3V
    橙:2.2V
    双色:2.0V/2.2V
    三色:2.1V(红/绿) |
    | 亮度(标准型) | HE红:5000mcd
    绿:10000mcd
    黄:4000mcd
    蓝:2200mcd
    白:2500mcd
    橙:4000mcd |
    | 亮度(超亮型) | HE红:6000mcd
    绿:1900mcd
    黄:1600mcd
    橙:2400mcd |
    | 亮度(超极亮型) | HE红:980mcd
    绿:300mcd
    黄:1560mcd
    橙:110mcd |
    | 防护等级 | IP67 |

    产品特点和优势


    Q8系列LED指示灯以其高亮度、稳定性和紧凑的设计脱颖而出。其关键优势包括:
    - 高亮度:不同类型的LED均具备出色亮度,确保在任何环境下都能清晰可见。
    - 耐用性强:可承受恶劣的工作环境,包括振动、冲击及温度变化。
    - 高防护等级:提供IP67防护等级,适用于潮湿、多尘和户外环境。
    - 丰富的颜色选择:包括单色、双色和三色LED,满足不同的应用需求。
    - 易于集成:多种安装选项和连接方式,便于快速集成到现有系统中。

    应用案例和使用建议


    应用案例
    Q8系列LED指示灯常用于各种控制面板和指示系统,如家用电器、工业设备和交通信号灯等。例如,在家用空调遥控器上,使用Q8系列LED指示灯可以清晰地显示模式、风速和温度等信息。
    使用建议
    1. 根据应用场景选择适当的LED类型:对于室内使用,建议选择标准型LED;对于室外环境,则建议选用超亮型或超极亮型LED。
    2. 注意电压和电流匹配:在安装时确保电压和电流参数与LED指示灯相匹配,避免过载或损坏。
    3. 正确焊接:在焊接时,使用推荐的焊料温度(300°C,持续3秒),以确保焊接质量。
    4. 防潮措施:在潮湿环境中使用时,确保安装孔密封良好,防止水汽侵入。

    兼容性和支持


    Q8系列LED指示灯具有多种安装选项,包括烙铁引脚、快接端子、后置环氧树脂引脚和后置环氧树脂电线等。不同型号与电源兼容,具体如下:
    - 110VAC 和 220VAC:仅适用于终端选项1、3和5。
    - 其他电压:适用于所有终端选项。
    此外,制造商提供了详细的技术支持文档、用户指南及售后服务,确保客户能够轻松获得所需帮助。

    常见问题与解决方案


    常见问题及解决办法
    1. LED无法点亮
    - 检查电压和电流:确保电压和电流参数符合产品要求。
    - 检查电路连接:确认电路连接无误,LED正负极正确连接。
    2. LED亮度降低
    - 检查工作电流:降低工作电流可能导致亮度下降,调整至额定值范围内。
    - 更换LED:考虑使用相同类型的超亮或超极亮LED替换。
    3. 安装孔尺寸不符
    - 确认型号:仔细核对所购型号与安装孔尺寸匹配情况。
    - 定制安装孔:必要时可联系厂家定制安装孔尺寸。

    总结和推荐


    综上所述,8mm面板安装式LED指示灯Q8系列凭借其高亮度、多样化的颜色选择、良好的防护性能及丰富的安装选项,成为广泛应用的理想选择。无论是在家庭、工业还是商业应用中,Q8系列LED指示灯都表现出色,满足用户的多样化需求。因此,强烈推荐使用Q8系列LED指示灯,特别是在需要高可靠性和长寿命的应用场景中。

Q8F3CXXB24E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q8F3CXXB24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F3CXXB24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F3CXXB24E Q8F3CXXB24E数据手册

Q8F3CXXB24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.227 ¥ 145.9127
10+ $ 15.8704 ¥ 131.9558
25+ $ 13.3852 ¥ 111.2924
50+ $ 10.9286 ¥ 90.8187
100+ $ 10.3668 ¥ 84.4933
250+ $ 9.2524 ¥ 75.7675
500+ $ 9.2524 ¥ 75.7675
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.91
直接购买
加入购物车
