首页  >  产品百科  >  QS121XXO12

QS121XXO12

产品分类: 发光二极管
厂牌: APEM

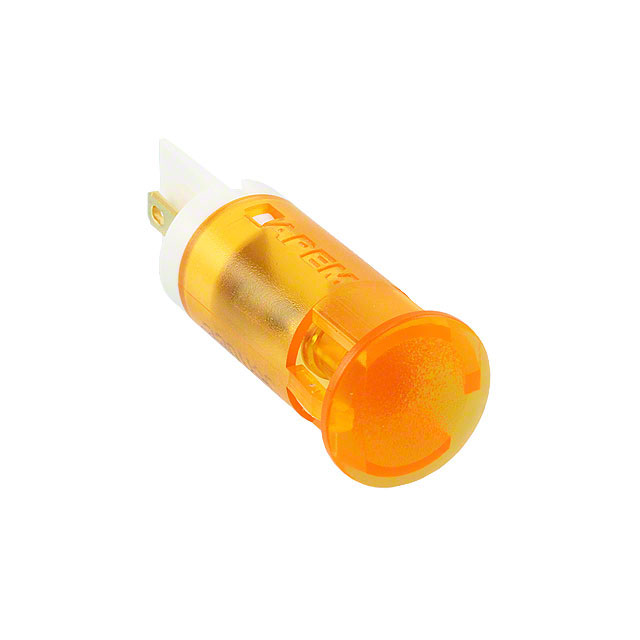

产品描述: APEM 橙色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 642-QS121XXO12
供应商: Mouser
标准整包数: 1

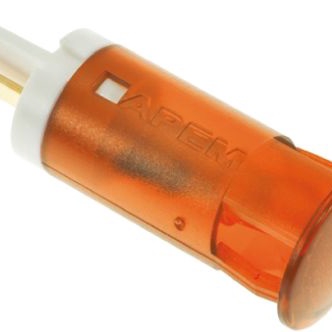

APEM 发光二极管 QS121XXO12

QS121XXO12概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高品质的指示灯,适用于各种工业和消费电子应用。该系列LED指示灯具有多种颜色和电压选项,通过前端面板安装无需额外硬件,安装简便。此外,它还提供标准亮度和高亮度版本,以满足不同光照条件下的需求。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 工作电压范围 (V) | 工作电流 (mA) |

    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) 1.8~2.5VDC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC | 3 |
    其他关键规格如下:
    - 安装孔径:6mm, 8mm, 10mm, 12mm
    - 适用面板厚度:0.8mm~1.6mm
    - 最大反向电压:5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C~+85°C
    - 存储温度范围:-40°C~+100°C

    产品特点和优势


    1. 安装简便:前面板卡扣式安装设计,无需额外硬件。
    2. 多种选择:多种颜色和亮度选择,适合不同的光照需求。
    3. 高性能:使用寿命长达100,000小时,适用于长期使用。
    4. 宽电压范围:支持从2VDC到220VAC的广泛电压范围。
    5. 兼容性强:可选双色LED,可以灵活组合不同颜色的LED以实现复杂的功能。
    6. 材料耐用:透镜和外壳均采用耐高温和阻燃的聚碳酸酯材料。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于显示机器状态、报警信号等。
    - 家电设备:如洗衣机、空调等,用于显示运行状态或故障指示。
    - 车辆仪表板:作为各类指示灯,显示速度、油量等信息。
    使用建议
    1. 确保正确连接电源:根据所选颜色和电压确定正确的电源电压,并考虑是否需要外接电阻。
    2. 注意安装方向:确保LED指示灯按照正确方向安装,避免因接线错误导致烧毁。
    3. 维护和检查:定期检查LED的工作状态,及时更换故障LED以保证系统的正常运行。

    兼容性和支持


    - 兼容性:可与其他常见的电子元件和控制系统兼容。
    - 支持服务:制造商APEM提供技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. LED指示灯不亮
    - 解决方案:检查电源电压是否匹配,确认正负极接线是否正确。
    2. LED亮度不足
    - 解决方案:考虑使用高亮度LED或调整外部电路设计以提高亮度。
    3. 使用寿命短
    - 解决方案:检查是否有过高的电压或电流导致LED损坏,确认安装环境是否符合工作温度要求。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其多功能性、易安装性和良好的耐用性,在众多应用场合中表现出色。其高性价比和丰富的型号选择使其成为许多工业和消费品项目的理想选择。如果你正在寻找一种可靠且灵活的LED指示灯解决方案,强烈推荐选择QS-Series Snap-in Panel Mount LED Indicators。

QS121XXO12参数

参数
测试电流 -
显示颜色 橙色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXO12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXO12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXO12 QS121XXO12数据手册

QS121XXO12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.912 ¥ 66.8564
10+ $ 7.15 ¥ 60.4175
100+ $ 5.6808 ¥ 48.0028
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.85
