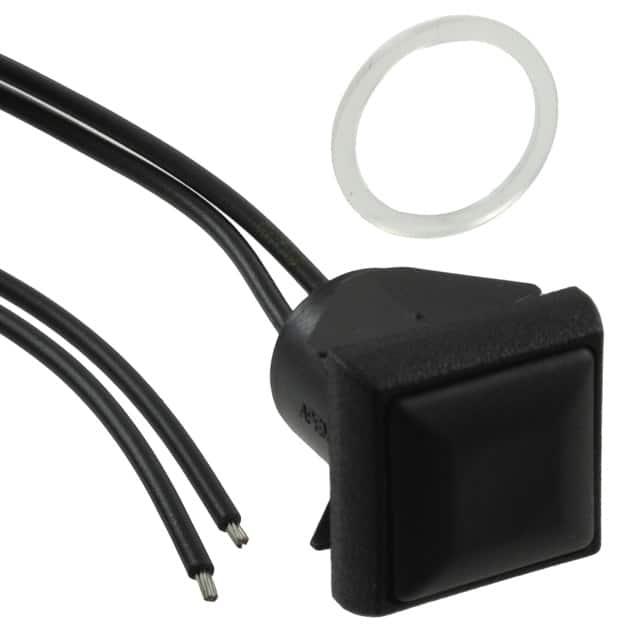

IQC3F422

产品分类: 按钮开关
厂牌: APEM
产品描述: Square Off-Mom SPST-NO 圆形-15.90(Dia) 500000Cycles 48V 500000Cycles 200mA 卡入式安装,导线安装,按扣安装,面板安装 16mm(宽度)*22mm(高度)
供应商型号: N-IQC3F422
供应商: 云汉优选
标准整包数: 1
APEM 按钮开关 IQC3F422

IQC3F422概述


    产品简介


    本文介绍的是IQ系列密封按钮开关,该产品设计用于各种需要高可靠性和耐久性的应用场景。产品类型包括密封式按钮开关,具有直径为16毫米的筒形安装方式,并且是瞬动型(momentary)。此开关可用于面板安装,并提供非照明和照明两种版本。照明版本可通过开关底部的颜色指示LED状态,而非照明版本则依赖于不同的颜色标记来区分功能。这些开关具备出色的防护能力,适用于工业控制、自动化系统以及消费电子产品等领域。

    技术参数


    | 参数 | 描述 |

    | 最大电流/电压额定值 | 金镀层触点:代码4(200 mA 48 VDC,500,000 周期)
    代码7(5 A 28 VDC,70,000 周期)
    银触点(代码2,螺钉端子):4 A 48 VDC,500,000 周期 |
    | 初始接触电阻 | ≤100mΩ |
    | 绝缘电阻 | ≥1 GΩ @ 500 VDC |
    | 耐压强度 | 1,500 Vrms |
    | 工作温度范围 | -40°C 至 +85°C (-40°F 至 +185°F) |
    | 防护等级 | IP54 按钮前面板密封 |

    产品特点和优势


    1. 前面板密封:符合IEC 60529标准,达到IP54防护等级。
    2. 抗冲击性:根据IEC 512-4测试,标准6c,抗冲击达100g。
    3. 抗振动性:根据IEC 512-4测试,标准6d,在10-500Hz频率范围内,承受10g振动。
    4. 耐盐雾腐蚀:符合IEC 512-6测试,标准11f。
    5. 材料:采用热塑性UL94-V0材料,具有良好的阻燃性能。
    6. LED颜色选项:提供了多种颜色选项,如超级红、黄色、绿色、蓝色、白色等,以满足不同需求。

    应用案例和使用建议


    这些密封按钮开关广泛应用于工业控制、机械设备以及自动化系统中,尤其是在恶劣环境下,如潮湿、高温或有腐蚀性气体的地方。例如,在自动售货机中,此类开关可以用来启动支付流程;在机械制造过程中,可以用来控制机械设备的启停。
    使用建议:
    1. 在安装前检查开关的防护等级,确保与环境要求相符。
    2. 使用时尽量避免强烈撞击或长时间暴露在极端环境中,以延长使用寿命。
    3. 如需接通LED灯,应通过电阻调节电压,避免过流损坏LED。

    兼容性和支持


    IQ系列密封按钮开关易于与其他标准电子组件兼容,适合在现有电路中直接替换。厂商提供全面的技术支持,包括产品安装指导、故障排查及维修服务。用户也可以联系厂商获取更多定制化支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不灵敏 | 检查是否有灰尘或污物附着,必要时清洁按钮表面 |
    | LED灯不亮 | 检查连接线是否正确连接,确认LED极性及供电电压 |
    | 触点接触不良 | 更换触点或清洁触点表面,确保接触良好 |
    | 按钮开关损坏 | 立即断开电源,联系厂商进行专业检修 |

    总结和推荐


    IQ系列密封按钮开关凭借其高性能、高可靠性以及卓越的防护能力,成为市场上一款极具竞争力的产品。它不仅在各种严苛环境下表现出色,而且提供了丰富的配置选项以适应不同应用需求。我们强烈推荐在需要高可靠性和耐久性的项目中使用这款产品。同时,建议在选择前仔细考虑具体的应用环境和技术需求,以确保最佳匹配。

IQC3F422参数

参数
最大直流触点电压 48V
执行器类型 Square
面板开孔尺寸 圆形-15.90(Dia)
电流额定值 200mA
最大交流触点电压 -
电气寿命 500000Cycles
开关配置 SPST-NO
指示颜色 -
机械寿命 500000Cycles
开关功能 Off-Mom
长*宽*高 16mm(宽度)*22mm(高度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

IQC3F422厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IQC3F422数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IQC3F422 IQC3F422数据手册

IQC3F422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 22.7476 ¥ 193.3546
12+ $ 21.6918 ¥ 184.3803
24+ $ 21.0732 ¥ 179.1222
40+ $ 20.2674 ¥ 172.2729
库存: 48
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 966.77
