IPR1SAD3L0G

产品分类: 按钮开关
厂牌: APEM
产品描述: Round Plunger Off-On SPST 圆形-13.60(Dia) 10000Cycles 12V 125V 绿色 200000Cycles 2A 焊接安装,面板安装
供应商型号: IPR1SAD3L0G
供应商: Master
标准整包数: 1

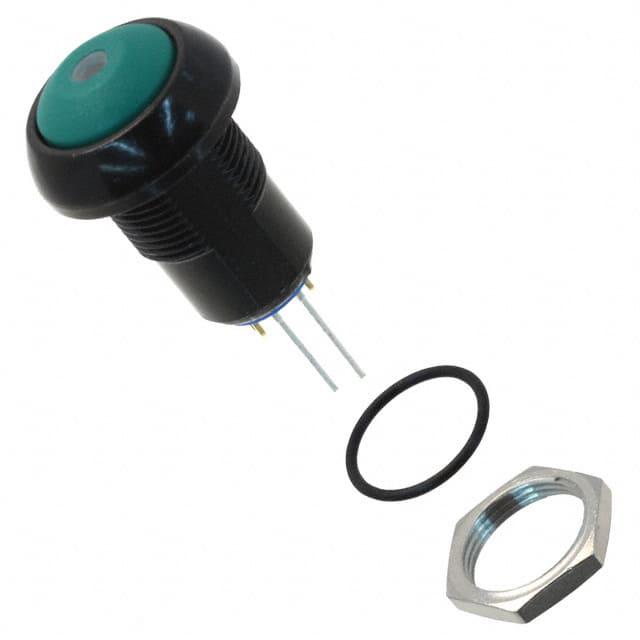

APEM 按钮开关 IPR1SAD3L0G

IPR1SAD3L0G概述

    电子元器件产品技术手册:面板开关

    1. 产品简介


    本文将介绍一种适用于严苛环境的面板开关,该产品专为工业和户外应用设计。面板开关是一种用于控制电路通断的装置,广泛应用于自动化控制系统、医疗设备、仪器仪表等领域。它具有多种安装选项和颜色选择,能够满足不同应用场景的需求。

    2. 技术参数


    - 最大电流/电压额定值(阻性负载):
    - 4 A @ 12 VDC, 200,000 周期
    - 1 A @ 48 VDC, 200,000 周期
    - 2 A @ 48 VDC, 100,000 周期
    - 3 A @ 48 VDC, 75,000 周期
    - 1 A @ 72 VDC, 15,000 周期
    - 初始接触电阻:最大 100 mΩ
    - 绝缘电阻:最小 1 GΩ (500 VDC)
    - 耐压强度:
    - 端子间:1,500 Vrms
    - 端子与外壳间:1,000 Vrms
    - 终端电流限制(W端子):限流至 400 mA
    - 发光二极管(LED)组件规格:
    - 色彩:超红、黄色、绿色、蓝色
    - 正向电流:20 mA
    - 正向电压:1.95 V 至 4 V
    - 最大正向电压:1.95 V 至 4 V
    - 外部必须串联连接一个电阻,计算公式为:$ R = \frac{V{supply} - V{LED}}{I{LED}} $

    3. 产品特点和优势


    - 密封等级:IP67,确保产品能在恶劣环境中正常工作。
    - 抗冲击性:100 g,符合 IEC 512-4 测试标准。
    - 抗振动性:10-500 Hz,10 g,符合 IEC 512-4 测试标准。
    - 耐盐雾性:符合 IEC 512-6 测试标准。
    - 结构坚固性:IK06,根据 EN 62262 标准,能够承受高达 1 焦耳的冲击力。
    - 工作温度范围:-40°C 到 +85°C。

    4. 应用案例和使用建议


    此面板开关可应用于各种工业环境,如自动化生产线、医疗设备、安全系统等。对于高温和高湿的环境,此开关能提供可靠的性能。
    - 使用建议:
    - 在选择开关时,要根据实际需求确定开关的型号和配置。
    - 使用前需要进行详细的安装检查,确保安装正确。
    - 维护过程中定期检查密封件的状态,确保其密封性能。

    5. 兼容性和支持


    该产品与市场上常见的控制器和其他设备兼容良好。厂商提供相应的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1:LED 发光不明显
    - 解决方案:检查外部电阻的值是否匹配,必要时重新计算并更换合适的电阻。
    - 问题2:开关操作力过大
    - 解决方案:检查安装过程是否正确,确保总行程符合规范要求。
    - 问题3:开关密封失效
    - 解决方案:确认是否有足够的密封圈安装到位,或者考虑更换新的密封圈。

    7. 总结和推荐


    综上所述,这款面板开关在设计上注重可靠性和耐用性,特别适合在恶劣环境中使用。它具备优异的密封性能和抗冲击能力,能够在极端条件下保持稳定的性能表现。我们强烈推荐这款产品给那些需要在复杂环境中部署开关的用户。

IPR1SAD3L0G参数

参数
最大直流触点电压 12V
执行器类型 Round Plunger
电流额定值 2A
面板开孔尺寸 圆形-13.60(Dia)
电气寿命 200000Cycles
机械寿命 10000Cycles
指示颜色 绿色
最大交流触点电压 125V
开关功能 Off-On
开关配置 SPST
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR1SAD3L0G厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR1SAD3L0G数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR1SAD3L0G IPR1SAD3L0G数据手册

IPR1SAD3L0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
