IPC5SAD2

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黑色按钮开关, 面板安装, 瞬时操作, 面板开孔直径12.9mm, 单刀双掷
供应商型号: IPC5SAD2
供应商: Master
标准整包数: 1

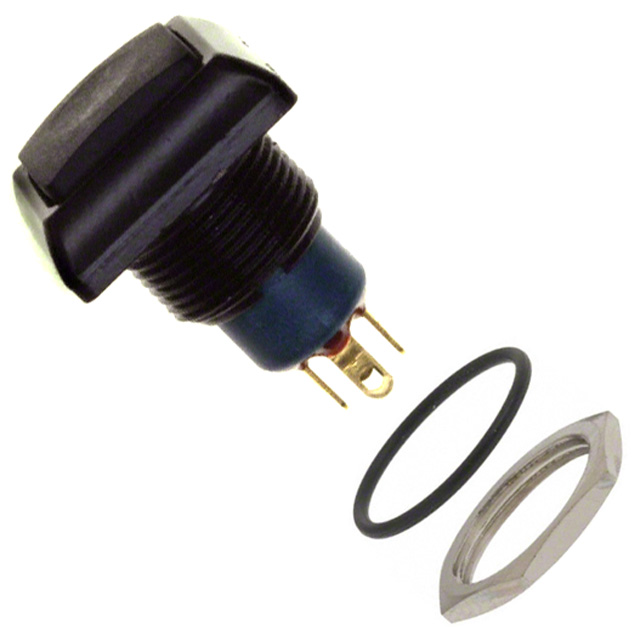

APEM 按钮开关 IPC5SAD2

IPC5SAD2概述

    APEM IP Series Pushbutton Switches: Technical Overview

    1. 产品简介


    APEM IP系列开关专为严苛环境下的应用设计,具备按键保持(latching)和非按键保持(momentary)两种类型。这种按键保持型和非按键保持型按钮开关采用密封设计,防护等级达到IP67标准,适用于恶劣环境。这些开关具备多种颜色选择,提供非照明和照明版本,广泛应用于工业自动化、交通运输、通信设施等领域。

    2. 技术参数


    - 环境参数:防护等级达到IP67,能够抵御灰尘侵入和水浸;抗冲击强度达100g(根据IEC 512-4, 测试6c),抗振动强度为10-500Hz频率下承受10g(根据IEC 512-4, 测试6d);盐雾试验符合IEC 512-6,测试11f;IK06防撞性能(根据EN 50102, 1焦耳);工作温度范围为-40°C至+85°C。
    - 电气参数:最大电流电压额定值为100mA/24VDC(无负载电阻时)或2A/125VAC(已进行UL 1054测试);接触电阻初始值不超过100毫欧;绝缘电阻最小为1 GΩ(在500VDC下);交流电介电强度为1500 VAC RMS;面板厚度最小为1.5mm,最大为5.5mm;总行程2.5mm,操作力为5.5N±1N;接触反弹时间10ms;扭力为1.5Nm;焊接温度上限为320°C,持续时间不超过3秒。

    3. 产品特点和优势


    - 紧凑设计:IP系列开关具有紧凑的结构,后部深度小于20mm,适用于空间受限的应用场合。
    - 多色选择:支持红色、黄色、绿色、蓝色等多种LED颜色,可选标记圆顶,方便识别。
    - 卓越耐用性:经过严格测试,保证了在严苛环境下的可靠性能,如高抗冲击性、抗振动性及耐盐雾性。
    - 高安全性:IP67防护等级确保内部组件免受尘土和水的影响,适合户外和潮湿环境应用。
    - 高亮度照明:高亮度LED灯泡,确保即使在光线不足的情况下也能清晰可见。

    4. 应用案例和使用建议


    - 工业控制台:在需要高可靠性的控制台中使用,IP系列开关可以承受恶劣的工作条件。
    - 交通信号系统:由于具备高可靠性,适用于交通信号指示,保证长时间稳定运行。
    - 户外设备:适用于各种户外环境,如自动售货机、安全门控制系统等,由于其优异的防尘防水性能,确保了设备的长期稳定工作。

    5. 兼容性和支持


    - 兼容性:支持多种安装方式,包括螺钉固定、卡扣式固定和PC板直插式安装。提供多种型号,满足不同需求。
    - 技术支持:制造商提供详细的安装指导和维护信息,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题一:无法正常启动开关
    - 解决办法:检查电源连接是否正确,确认LED驱动电路正常,检查开关机械部分是否有阻碍物。
    - 问题二:接触电阻偏大
    - 解决办法:清理开关触点,确保无灰尘或氧化层影响导电性。
    - 问题三:开关响应不灵敏
    - 解决办法:调节适当的扭力设置,确保开关的操作力符合要求,减少磨损和故障率。

    7. 总结和推荐


    APEM IP系列开关在可靠性、耐用性和易用性方面表现卓越,适合用于各种恶劣环境的应用场景。无论是工业控制还是交通管理,都能提供高效稳定的性能。我们推荐此系列产品用于需要高度可靠性和长期稳定性的应用项目。

IPC5SAD2参数

参数
开关配置 SPDT
机械寿命 -
电流额定值 500mA
最大直流触点电压 48V
最大交流触点电压 48V
开关功能 On-Mom
执行器类型 Square Plunger
指示颜色 -
电气寿命 500000Cycles
面板开孔尺寸 圆形-13.60(Dia)
长*宽*高 17.5mm(长度)*25.4mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
包装方式 散装

IPC5SAD2厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPC5SAD2数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPC5SAD2 IPC5SAD2数据手册

IPC5SAD2封装设计

查看详情并下载
Symbol
Footprint
3D Model
