IPR5SAD6

产品分类: 按钮开关
厂牌: APEM

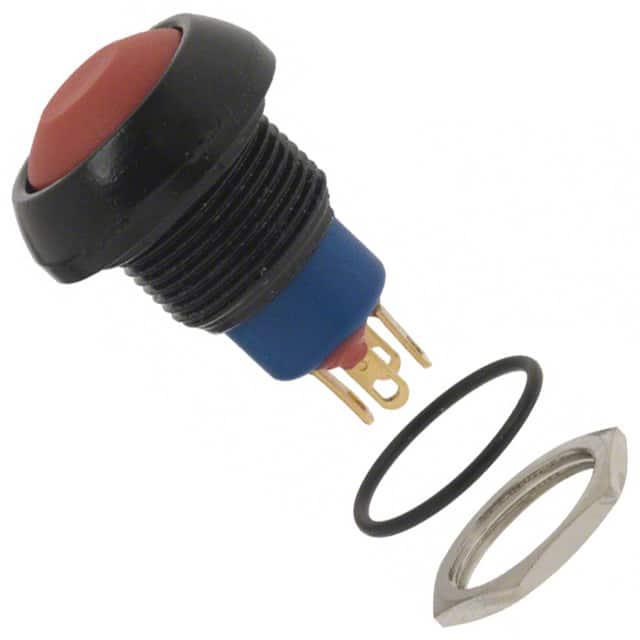

产品描述: APEM 红色按钮开关, 面板安装, 瞬时操作, 面板开孔直径12.9mm, 无指示灯, 单刀双掷
供应商型号: IPR5SAD6
供应商: 国内现货
标准整包数: 10

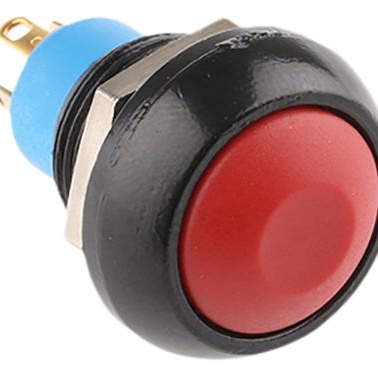

APEM 按钮开关 IPR5SAD6

IPR5SAD6概述


    产品简介


    本文介绍的是一款高性能、适用于恶劣环境的按钮开关(型号:SW-IPMOM-1911),广泛应用于各种需要可靠操作和良好防护的应用场景。该按钮开关具备多种配置选项,适用于照明和非照明需求。它的典型特点是提供触觉反馈,以及多种按钮形状和颜色的选择。

    技术参数


    - 最大电流/电压额定值:
    - 带电阻负载:5 A 28 VDC(仅限功能3)
    - 非照明模式下:0.2 A 48 VDC 或 0.5 A 48 VAC,500,000 次循环
    - 初始接触电阻:最大 100 mΩ
    - 绝缘电阻:500 VDC 下最小 1 GΩ
    - 耐压强度:交流 1,500 Vrms
    - 接触反弹时间:10 ms
    - 电气规范:
    - 照明模型中,通过 W 端子时,电流限制为 400 mA。
    - 带或不带灯,带有触觉反馈。
    - 宽泛的配置选择。
    - 平顶圆按钮可选标记。

    产品特点和优势


    - 密封等级:符合 IEC 60529 的 IP67 和根据 DIN 40050-9 的 IP69K(非照明模式)。
    - 抗冲击能力:根据 IEC 512-4,测试 6c,100 g。
    - 抗振动能力:根据 IEC 512-4,测试 6d,10-500 Hz,10 g。
    - 盐雾测试:符合 IEC 512-6,测试 11f。
    - 坚固性(非照明模式):符合 EN 62262 的 IK06 级别(1 焦耳)。
    - 操作温度范围:-40°C 到 +85°C(-40°F 到 +185°F)。

    应用案例和使用建议


    该按钮开关适用于工业控制、自动化设备和交通运输等需要高可靠性及密封性的应用场景。例如,在自动售货机中,该按钮开关可以承受频繁的操作和多变的环境条件。
    使用建议:
    - 确保接线正确,特别是对于带照明的版本,需使用合适的电阻连接。
    - 定期检查和清洁按钮开关,以确保其性能稳定。
    - 在极端环境中使用时,建议采用额外的防护措施。

    兼容性和支持


    该按钮开关支持与多种其他电子元器件或设备进行集成,尤其适合与其他高压直流或交流系统配合使用。制造商提供了详尽的技术支持和服务保障,确保用户的使用体验和产品的长期稳定性。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 接触电阻高 | 确保接触面清洁且无氧化层。 |
    | LED 不亮 | 检查电路连接,确认电阻值和电源电压匹配。 |
    | 按钮弹回缓慢 | 调整内部弹簧的预紧力,或更换损坏的部件。 |

    总结和推荐


    总体而言,这款按钮开关以其出色的密封性、抗冲击和振动能力、广泛的温度适应范围和多样化配置选项,在工业和交通领域中具有显著的竞争优势。鉴于其卓越的功能和适用范围,我们强烈推荐该按钮开关作为相关应用场景中的理想选择。无论是从性能还是可靠性方面来看,它都能满足您的需求。

IPR5SAD6参数

参数
面板开孔尺寸 圆形-13.60(Dia)
开关功能 On-Mom
指示颜色 -
最大直流触点电压 48V
开关配置 SPDT
电气寿命 500000Cycles
执行器类型 Round Plunger
电流额定值 500mA
机械寿命 500000Cycles
最大交流触点电压 48V
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR5SAD6厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR5SAD6数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR5SAD6 IPR5SAD6数据手册

IPR5SAD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 58.08
50+ ¥ 57.12
200+ ¥ 56.64
1000+ ¥ 56.16
3000+ ¥ 54.72
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 580.8
