QXK2J103KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 10nF ±10% 聚酯,金属化 630V 250V 通孔安装 13.5mm*4.4mm*10.5mm
供应商型号: 647-QXK2J103KTP
供应商: Mouser
标准整包数: 1

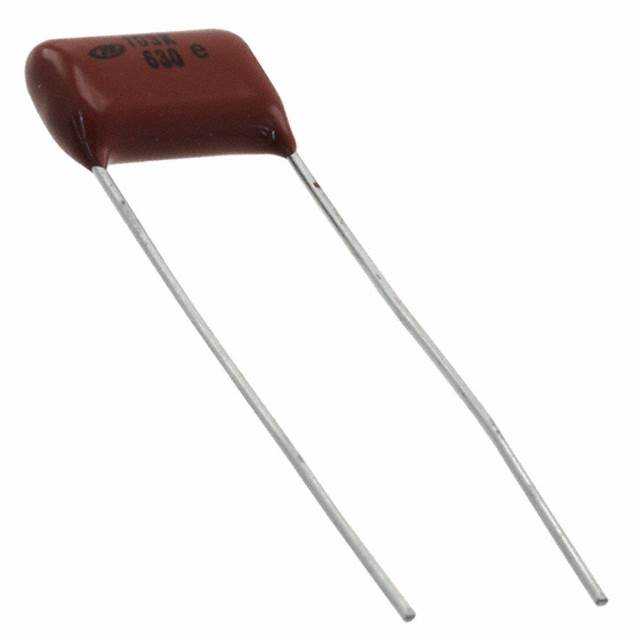

NICHICON 薄膜电容 QXK2J103KTP

QXK2J103KTP概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种广泛应用于各种电子设备中的关键元件。这类电容器采用聚酯薄膜为介质材料,具有卓越的可靠性和优异的高频响应性能。它们主要应用于通用电子和通信设备中,并且对于特定的交流电路应用也有很好的表现。

    技术参数


    - 工作温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 额定电压:250VDC、400VDC 和 630VDC
    - 额定电容范围:0.01 µF 至 10 µF
    - 电容容差:±5%(J)、±10%(K)
    - 介质损耗角正切:在 1 kHz、20°C 条件下小于等于 0.8%
    - 绝缘电阻:当 C ≤ 0.33 µF 时大于等于 9000 MΩ;当 C > 0.33 µF 时大于等于 3000 MΩ
    - 耐压值:端子间:额定电压的 175%,1 至 5 秒;端子和覆盖层之间:额定电压的 200%,1 至 5 秒
    - 封装材料:阻燃环氧树脂

    产品特点和优势


    1. 高可靠性与高频性能:适用于高频应用,具有自修复和无感设计。
    2. 紧凑尺寸:能够在小尺寸内提供大电容值。
    3. 良好的湿度抗性:采用双层封装(内部液态环氧树脂和外部阻燃环氧树脂),提高抗湿能力。
    4. RoHS 合规:符合欧盟 RoHS 指令(2011/65/EU)。
    5. 出色的耐温性能:能在较宽的温度范围内稳定工作。

    应用案例和使用建议


    1. 通用电子和通信设备:如通信设备、电源供应器和滤波器等。
    2. 实际使用场景:在需要高频响应的应用中表现出色,如开关电源、逆变器和通信系统中的谐振电路。
    3. 使用建议:由于不适用于跨线应用,在使用时需确保正确配置电路。在高频电路中使用时,注意计算最大允许交流电压(VAC)以确保有效电流(le)和有效 VA(Ve x Ve)不超过规定的限制。

    兼容性和支持


    这些电容器与各种标准电子设备兼容,但不适用于交流电路的跨线应用。制造商提供了全面的技术支持,包括产品规格、安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:电容器在高频电路中发热严重。
    - 解决方案:检查电路设计,确保有效电流和有效 VA 不超过规定限制。如果有必要,更换更大规格的电容器。
    2. 问题:电容器在高湿度环境下性能下降。
    - 解决方案:确认使用正确的封装方式(双层封装)并选择适合高湿度环境的应用场合。

    总结和推荐


    总体而言,这种塑料薄膜电容器以其高可靠性和优越的高频性能在市场上占据了一席之地。其紧凑的设计、良好的湿度抗性和RoHS合规性使其成为多种应用的理想选择。尽管不适用于某些特定应用场合,但对于大多数通用电子和通信设备来说,它们是十分值得推荐的产品。如果你需要一款在恶劣环境下仍能保持稳定性能的电容器,这些塑料薄膜电容器无疑是一个很好的选择。

QXK2J103KTP参数

参数
电容值 10nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 13.5mm*4.4mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J103KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J103KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J103KTP QXK2J103KTP数据手册
