QXK2E154KTP7ZHFL

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 150nF ±10% 涤纶 250V 125V 通孔安装 15.5mm*5.5mm*10.1mm
供应商型号: 493-14296-ND
供应商: Digi-Key
标准整包数: 1

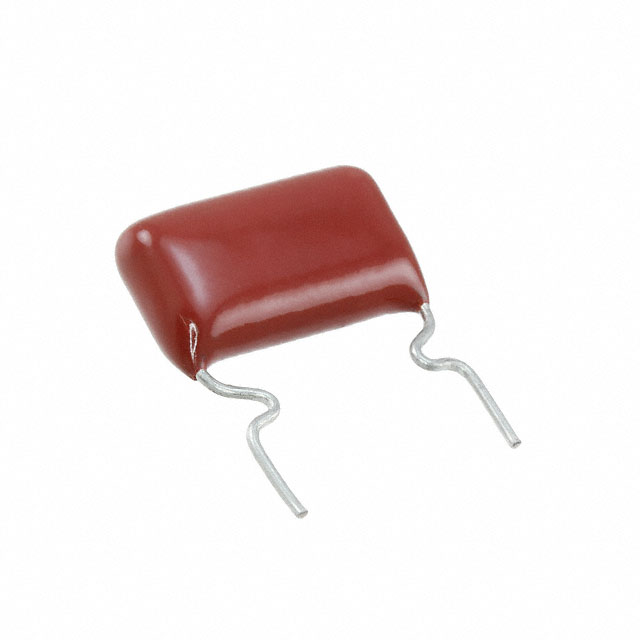

NICHICON 薄膜电容 QXK2E154KTP7ZHFL

QXK2E154KTP7ZHFL概述

    # 塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种具有高可靠性且适用于高频应用的电子元器件。其构造为自愈式无感设计,采用聚酯膜作为介质,表面涂覆真空蒸发金属。通过液态环氧树脂内层浸渍和阻燃环氧树脂外层涂层处理,使其具备优异的防潮性能。设计紧凑,适用于广泛的工作温度范围(-40°C 至 +105°C),额定电压可高达 630VDC,覆盖 0.01 µF 至 3.3 µF 的额定电容范围,同时拥有严格的容差控制(±5% 和 ±10%)。适用于一般通信设备中的滤波、直流隔断、耦合等应用,也可用于电机启动、充电/放电、照明、噪声抑制等交流电路中。

    技术参数


    以下是该塑料薄膜电容器的主要技术参数:
    - 工作温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01 µF 至 3.3 µF
    - 额定电容容差:±5% 或 ±10%
    - 介质损耗角正切:≤0.8%(1 kHz, 20°C)
    - 绝缘电阻:电容<0.33 µF 时≥9000 MΩ,电容>0.33 µF 时≥3000 MΩ·F
    - 耐压能力:端子间为额定电压的 175%,1至5秒;端子与覆盖层之间为额定电压的 200%,1至5秒
    - 封装材料:阻燃环氧树脂

    产品特点和优势


    1. 高可靠性:采用自愈式无感设计,能够在高频率应用中表现出色。
    2. 优越的防潮性能:双层环氧树脂涂层提供卓越的湿度抵抗。
    3. 广泛的温度和电压适应性:适用于极端温度条件下的各种应用场景。
    4. 紧凑设计:适合 PCB 组装,最大允许的环氧树脂层为 1mm。
    5. 符合环保标准:符合 RoHS 指令(2011/65/EU)。

    应用案例和使用建议


    - 应用案例:本产品适用于通信设备的滤波、直流隔断、耦合等功能,也可应用于电机启动、充电/放电、照明、噪声抑制等交流电路中。
    - 使用建议:在使用本产品于交流电路中时,需要注意不要将电容器直接连接到电源线两端(即跨接线路应用)。若需在高频率电路中使用,请参照手册中指定的表格数据以确保安全的电压、电流和视在功率。

    兼容性和支持


    - 该电容器与其他电子元件和设备具有良好的兼容性,可以在多种不同的电路设计中发挥重要作用。
    - 厂商提供详细的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何选择合适的额定电压?
    答:根据应用环境中的实际工作电压选择适当的额定电压,一般情况下,建议选择大于实际工作电压的额定电压,以确保安全运行。
    2. 问:如何正确处理焊点以避免焊接过程中的损坏?
    答:建议保持引脚上的环氧树脂厚度不超过 1mm,以实现最佳焊接效果。
    3. 问:如何避免长时间工作导致的介质老化?
    答:请参考产品手册中规定的使用寿命及注意事项,定期进行检测并及时更换。

    总结和推荐


    综上所述,这款塑料薄膜电容器具有优异的电气性能、稳定可靠的工作表现和广泛的适用性,非常适合于多种工业应用。无论是高频率的应用还是极端环境下的需求,它都能表现出色。对于那些寻求高性能、环保且易于集成到现有系统的设计师来说,这是一款非常值得考虑的产品。因此,强烈推荐给所有需要此类电容器的工程师和技术人员。

QXK2E154KTP7ZHFL参数

参数
电容值 150nF
容差 ±10%
介电材料 涤纶
额定电压-AC 125V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 15.5mm*5.5mm*10.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E154KTP7ZHFL厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E154KTP7ZHFL数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E154KTP7ZHFL QXK2E154KTP7ZHFL数据手册

QXK2E154KTP7ZHFL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4375 ¥ 12.1469
10+ $ 0.932 ¥ 7.8757
50+ $ 0.7467 ¥ 6.3097
100+ $ 0.6596 ¥ 5.5198
500+ $ 0.5505 ¥ 4.6069
1000+ $ 0.5135 ¥ 4.2977
2500+ $ 0.472 ¥ 3.9499
5000+ $ 0.4452 ¥ 3.7259
库存: 791
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.14
直接购买
加入购物车
