QYX1H103KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 10nF ±10% 聚酯 50V 5101-1 通孔安装 6mm*3mm*8.5mm
供应商型号: 1793810
供应商: element14
标准整包数: 1

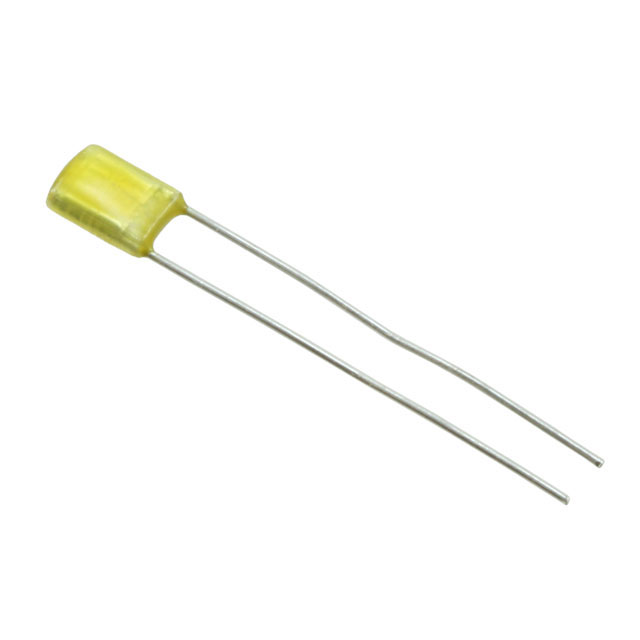

NICHICON 薄膜电容 QYX1H103KTP

QYX1H103KTP概述

    塑料薄膜电容器:401型

    产品简介


    塑料薄膜电容器是一种广泛应用的电容器,其结构由聚酯薄膜与铝箔组成,通过卷绕技术制造。这些电容器的外壳涂覆环氧树脂,具备出色的耐热性、抗湿性和抗溶剂性,适用于商业和工业领域,可用于自动插入系统。产品型号为QYX,属于标准型聚酯薄膜电容器。

    技术参数


    - 类别温度范围:-40°C至+85°C
    - 额定电压:50VDC 和 100VDC
    - 额定电容范围:0.001µF 至 0.47µF
    - 电容容差:±5%(J),±10%(K)
    - 介质损耗正切值:0.8% 或更小(在1kHz和20°C条件下)
    - 绝缘电阻:大于等于30000 MΩ
    - 耐压能力:终端间:额定电压的250%,持续1至5秒;终端和覆盖层间:额定电压的200%,持续1至5秒
    - 封装材料:环氧树脂

    产品特点和优势


    这种塑料薄膜电容器具有卓越的耐热性和抗湿性,能够承受广泛的温度变化。其高绝缘电阻和低介质损耗使其成为高可靠性应用的理想选择。此外,它还符合RoHS指令,无铅环保,适合现代电子产品需求。

    应用案例和使用建议


    这种电容器常用于电源滤波、信号耦合及直流偏置等领域。在使用时,需要注意确保工作环境的温度和湿度条件不会超出其额定范围。例如,在工业自动化设备中,可以利用其高耐压特性来提高系统的稳定性和可靠性。另外,为确保长期稳定运行,建议定期检查并清洁电容器,防止灰尘和湿气的影响。

    兼容性和支持


    此电容器可与其他标准电子元件轻松配合使用。制造商提供了详细的技术支持和维护服务,包括安装指南、故障排查和售后技术支持,以确保最佳的应用效果。

    常见问题与解决方案


    - 问题1:电容器无法正常工作。
    - 解决方案:检查工作环境是否超出额定温度范围,确认连接正确且无短路现象。
    - 问题2:电容值出现偏差。
    - 解决方案:检查电容器是否长时间暴露在高温或潮湿环境中,若存在上述情况,需更换新的电容器。
    - 问题3:耐压测试失败。
    - 解决方案:确保耐压测试操作正确,检查连接线是否可靠,重新进行测试。

    总结和推荐


    综上所述,这种塑料薄膜电容器具备卓越的性能,特别是在耐热、抗湿和高可靠性方面表现优异。建议在需要高稳定性和长期可靠性的应用中使用。无论是在工业自动化、电力设备还是其他电子产品中,它都是理想的选择。强烈推荐在需要高性能电容器的应用中使用此产品。

QYX1H103KTP参数

参数
电容值 10nF
容差 ±10%
介电材料 聚酯
额定电压-AC -
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 6mm*3mm*8.5mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H103KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H103KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H103KTP QYX1H103KTP数据手册

QYX1H103KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.142
10+ ¥ 1.1526
100+ ¥ 0.7864
500+ ¥ 0.7579
1000+ ¥ 0.714
2000+ ¥ 0.678
库存: 3824
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.14
直接购买
加入购物车
