QXK2J223KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 22nF ±10% 聚酯,金属化 630V 250V 5101-1 通孔安装 15.5mm*6.3mm*11.8mm
供应商型号: 7554642
供应商: 海外现货
标准整包数: 5

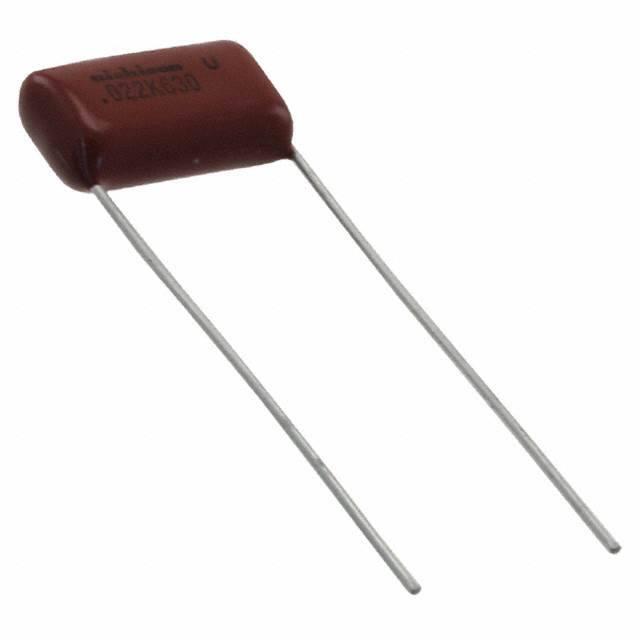

NICHICON 薄膜电容 QXK2J223KTPTZH

QXK2J223KTPTZH概述

    产品介绍:金属化聚酯薄膜电容器



    1. 产品简介



    金属化聚酯薄膜电容器是一种高性能的电子元件,特别适用于高频应用场合。它采用聚对苯二甲酸乙二醇酯薄膜作为介电材料,通过真空蒸发金属层形成自愈结构,并采用非感应性设计,保证了其卓越的可靠性。成品通过内涂液态环氧树脂并外涂阻燃环氧树脂双重涂层处理,具备优异的湿度抵抗能力。设计紧凑,可以覆盖较大的电容范围,能承受较高的交流电压和大电流流动。此外,电容器端子上环氧树脂的最大厚度仅为1mm,以确保最佳的焊接性能。

    主要功能

    - 自愈性,提高可靠性和使用寿命
    - 非感应性设计,降低电磁干扰
    - 高频率应用性能优越

    应用领域

    - 通用通讯设备中的滤波、直流阻隔、耦合等功能
    - 电机启动、充电/放电、照明和噪声抑制等交流电路应用
    - 遵守RoHS指令(2011/65/EU)


    技术参数



    - 工作温度范围:-40°C至+105°C(额定温度:85°C)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01μF 至 3.3μF
    - 额定电容公差:±5% (J)、±10% (K)
    - 介质损耗角正切:≤0.8%(1kHz、20°C)
    - 绝缘电阻:C ≤ 0.33μF 时≥ 9000 MΩ;C > 0.33μF 时≥ 3000 ΩF
    - 耐压:终端间:额定电压的175%,持续1至5秒;终端与外壳之间:额定电压的200%,持续1至5秒
    - 外壳:阻燃环氧树脂


    产品特点和优势



    - 高可靠性:独特的自愈结构设计提高了元件的长期可靠性。
    - 宽工作温度范围:可以在极端环境下保持稳定运行。
    - 优越的高频性能:适合于各种高频应用场合。
    - 高安全性:符合RoHS环保要求,确保安全无害。
    - 优异的抗湿性:通过双涂层处理,防止因湿度引起的失效。


    应用案例和使用建议



    应用案例

    - 通讯设备:用于滤波、直流阻隔和耦合等应用。
    - 电机控制:在电机启动电路中提供可靠性能。
    - 照明系统:用于灯光照明的充电/放电过程。
    - 噪声抑制:减少电路中的噪声干扰。

    使用建议

    - 电路设计:建议将金属化聚酯薄膜电容器应用于高频电路和需要较大电容的应用场合。
    - 热管理:考虑到其高电流承载能力,应合理设计散热路径以避免过热。
    - 安装规范:遵循正确的焊接工艺和安装标准,确保端子上的环氧树脂厚度不超过1mm。


    兼容性和支持



    - 本产品与其他电子元件的兼容性良好,可在多种电路板设计中直接替换。
    - 厂商提供了详尽的技术文档和支持服务,确保客户能正确使用该产品。


    常见问题与解决方案



    | 问题描述 | 解决方案 |
    | --- | --- |
    | 端子焊接不良 | 确保焊接温度和时间控制在规定范围内。 |
    | 工作过程中出现故障 | 检查是否有过载或超出工作温度的情况。 |
    | 产品无法正常工作 | 核实额定电压和电容值是否匹配需求。 |


    总结和推荐



    综上所述,金属化聚酯薄膜电容器凭借其卓越的高频性能、可靠的自愈结构和宽广的工作温度范围,成为各类高频应用的理想选择。其广泛的应用范围、良好的市场竞争力和完善的售后服务使其成为设计师们的首选。我们强烈推荐使用此产品进行高性能电子设计。

QXK2J223KTPTZH参数

参数
电容值 22nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 250V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 15.5mm*6.3mm*11.8mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J223KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J223KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J223KTPTZH QXK2J223KTPTZH数据手册

QXK2J223KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
