QXK2J103KTP7FJ

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 10nF ±10% 聚酯,金属化 630V 250V 通孔安装 13.5mm*4.4mm*14.5mm
供应商型号: 647-QXK2J103KTP7FJ
供应商: Mouser
标准整包数: 1

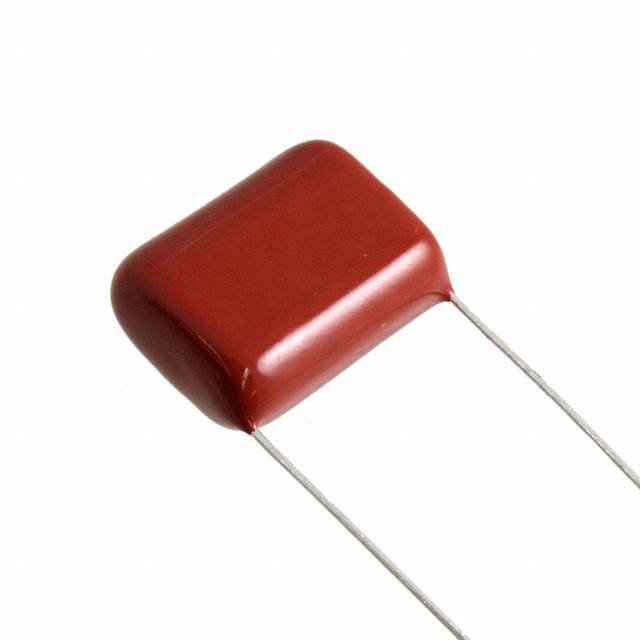

NICHICON 薄膜电容 QXK2J103KTP7FJ

QXK2J103KTP7FJ概述

    塑料薄膜电容器(QXK系列)

    1. 产品简介


    塑料薄膜电容器是一种适用于广泛电子和通信设备的元器件。它具有高可靠性和优越的高频性能,特别适合在高频率电路中使用。本系列产品采用聚酯薄膜作为介质,外覆真空蒸发金属,具备自修复和无感构造的特点。QXK系列塑料薄膜电容器具有高容值密度,在小尺寸下能实现大容量,且封装材料经过环氧树脂双层涂覆,具有极佳的防潮性能。此外,该系列产品还符合RoHS指令,保障环境友好。

    2. 技术参数


    - 工作温度范围:-40°C 至 +105°C,额定温度:85°C
    - 额定电压(UR):250VDC, 400VDC, 630VDC
    - 额定容值范围:0.01µF 至 10µF
    - 容值精度:±5% (J), ±10% (K)
    - 介电损耗角正切:≤0.8%(1kHz, 20°C)
    - 绝缘电阻:
    - ≤0.33µF: ≥9000 MΩ
    - >0.33µF: ≥3000 MΩ·F
    - 耐压:
    - 极间耐压:额定电压的175%,持续1至5秒
    - 极间与覆盖层间耐压:额定电压的200%,持续1至5秒
    - 封装:阻燃环氧树脂
    - 直流额定电压:
    - 250VDC: 125VAC
    - 400VDC: 200VAC
    - 630VDC: 250VAC
    - 外形尺寸:单位为毫米

    3. 产品特点和优势


    QXK系列塑料薄膜电容器以其高可靠性和卓越的性能在高频率应用中脱颖而出。自修复和无感结构确保其长时间稳定运行,同时聚酯薄膜介质和真空蒸发金属镀层使其能够在恶劣环境下表现出色。在有限的空间内提供较大的容值,这使得它成为紧凑设计的理想选择。此外,出色的湿度抗性也使其在潮湿环境中依然保持良好性能。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于通用电子和通信设备,如滤波器、振荡器、电源管理单元等。
    - 使用建议:由于此产品不适用于直接跨线应用,因此在实际应用中需要避免此类配置。建议在高频电路设计时仔细考虑电容器的工作条件,以确保其性能和可靠性。对于具体的应用需求,建议联系供应商进行定制化咨询。

    5. 兼容性和支持


    - 兼容性:该系列电容器可与多种电子设备兼容,但需注意不同电压等级和容值之间的匹配。
    - 支持与维护:制造商提供了全面的技术支持,包括详细的使用说明和技术咨询服务。用户可以在使用过程中随时联系供应商获取帮助。

    6. 常见问题与解决方案


    - 问题:如何处理安装过程中的引脚弯曲?
    - 解决方案:确保焊接前引脚弯曲不超过制造商规定的最大值,以防止损坏内部结构。使用适当的焊接工具和技巧,避免过热。
    - 问题:如何正确选择电容器的额定电压?
    - 解决方案:根据应用电路的实际需求和安全余量来选择合适的额定电压。通常建议额定电压至少为实际工作电压的1.75倍。

    7. 总结和推荐


    QXK系列塑料薄膜电容器凭借其高可靠性和卓越性能,在高频率应用中表现优异。独特的自修复和无感结构使其在恶劣环境下仍能保持稳定,且其小巧尺寸内的高容值密度使其实现了紧凑设计。推荐在通用电子和通信设备中选用QXK系列电容器,以提升整体系统的稳定性和可靠性。

QXK2J103KTP7FJ参数

参数
电容值 10nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 630V
长*宽*高 13.5mm*4.4mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J103KTP7FJ厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J103KTP7FJ数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J103KTP7FJ QXK2J103KTP7FJ数据手册

QXK2J103KTP7FJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
