QXK2J684KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 680nF ±10% 聚酯,金属化 630V 250V 3KΩ 5101-1 通孔安装 25.5mm*11.3mm*21.1mm
供应商型号: 647-QXK2J684KTP
供应商: Mouser
标准整包数: 1

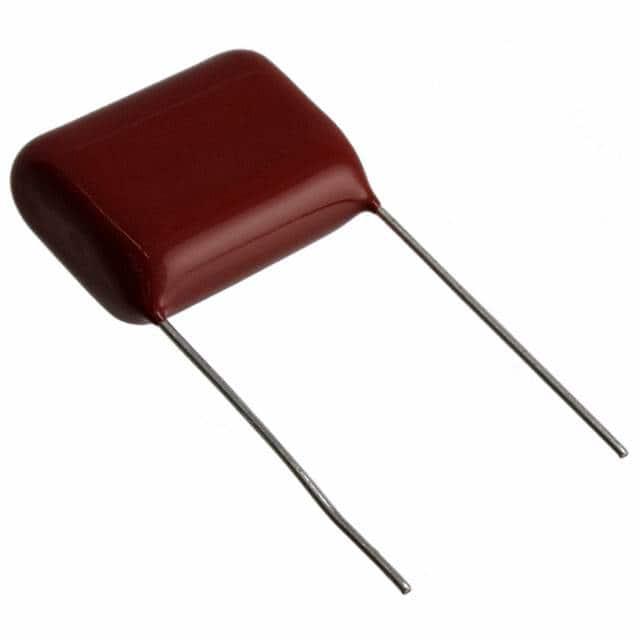

NICHICON 薄膜电容 QXK2J684KTP

QXK2J684KTP概述

    # 塑料薄膜电容器:QXK系列金属化聚酯薄膜电容

    产品简介


    塑料薄膜电容器是一种广泛应用于电子和通信设备中的高性能电子元件。本文介绍的产品是QXK系列,属于金属化聚酯薄膜电容。这类电容器以其卓越的高频性能、自愈能力和非感性结构著称。它们采用了涂覆有真空蒸发金属的聚对苯二甲酸乙二醇酯(PET)薄膜作为介质,能够在较小的体积内实现较大的电容值。这些电容器非常适合需要高可靠性及优良性能的应用场景,例如通用电子设备和通信系统。

    技术参数


    | 参数名称 | 规格范围 |

    | 额定电压(UR) | 250VDC、400VDC、630VDC |
    | 额定电容范围 | 0.01μF 至 10μF |
    | 容量公差 | ±5%(J)、±10%(K) |
    | 损耗角正切 | ≤0.8%(在1kHz、20°C条件下)|
    | 绝缘电阻 | C≤0.33μF时≥9000MΩ,C>0.33μF时≥3000ΩF |
    | 耐压能力 | 端子间:额定电压×175%,1-5秒;端子与外壳间:额定电压×200%,1-5秒 |
    | 工作温度范围 | -40°C至+105°C(额定温度:85°C)|

    产品特点和优势


    QXK系列金属化聚酯薄膜电容器具有以下显著特点:
    - 高可靠性:在高频应用中表现出色,具有出色的稳定性和长期使用寿命。
    - 自愈能力:当局部击穿发生时能够自动修复,从而延长使用寿命。
    - 非感性设计:减少寄生电感的影响,提高效率。
    - 小型化:单位体积内可容纳更大的电容值,适合空间受限的设计需求。
    - 防水防潮:双层环氧树脂涂层增强了湿度防护能力。
    - RoHS合规:符合欧盟RoHS指令的要求,环保安全。
    应用案例与使用建议
    应用案例
    该系列产品广泛应用于各类电子和通讯设备中,包括但不限于:
    - 滤波电路
    - 能量存储系统
    - 开关电源
    - 变频器
    - 功率因数校正电路
    使用建议
    为了确保最佳性能,在使用过程中应注意以下几点:
    - 避免长时间暴露于极端温度环境中。
    - 正确选择合适的额定电压以防止过压损坏。
    - 注意安装方向,确保良好散热条件。
    - 对于交流电路,请根据实际需求咨询具体适用情况,切勿用于跨线应用。
    兼容性与支持
    QXK系列金属化聚酯薄膜电容器可以很好地与其他标准组件配合使用,适用于多种不同类型的电路板设计。制造商提供了全面的技术文档和支持服务,包括详细的规格说明书、样品申请流程以及技术支持热线等资源。
    常见问题解答
    | 问题描述 | 解决方案 |

    | 如何判断电容器是否正常工作? | 使用万用表测试其阻抗值和漏电流情况 |
    | 长期存放后发现电容值下降怎么办? | 检查储存环境是否符合要求,并重新校准 |
    | 在高频环境下工作出现异常噪音时 | 检查是否存在电磁干扰或其他外部因素干扰 |
    总结与推荐
    总体而言,QXK系列金属化聚酯薄膜电容器凭借其卓越的质量、可靠性和多功能性成为众多工程师的理想选择。如果您正在寻找一款能够在恶劣条件下依然保持高效运作的小型化电容解决方案,那么这款产品将是您的不二之选。我们强烈推荐将它纳入您下一个项目中!

QXK2J684KTP参数

参数
电容值 680nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-DC 630V
ESR-等效串联电阻 3KΩ
额定电压-AC 250V
长*宽*高 25.5mm*11.3mm*21.1mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J684KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J684KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J684KTP QXK2J684KTP数据手册

QXK2J684KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
