QXK2E105KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 1μF ±10% 聚酯,金属化 250V 125V 3KΩ 5101-1 通孔安装 20.5mm*8.6mm*16.3mm
供应商型号: TS-QXK2E105KTPTZH
供应商: 海外现货
标准整包数: 100

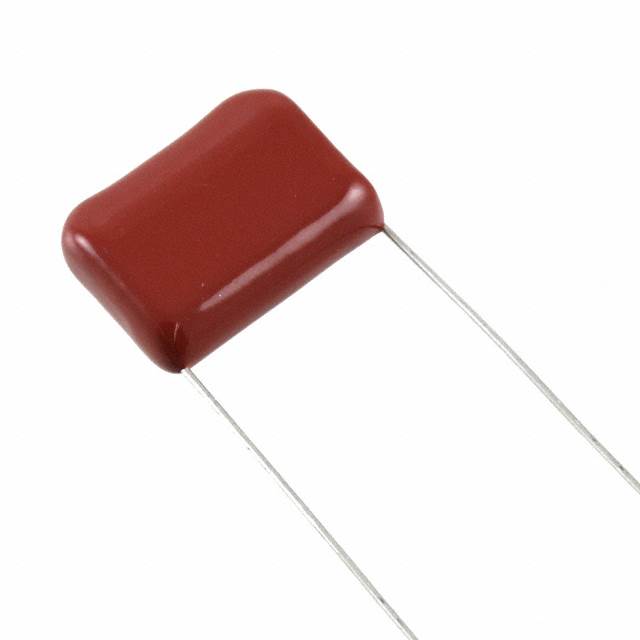

NICHICON 薄膜电容 QXK2E105KTPTZH

QXK2E105KTPTZH概述

    高可靠性塑料薄膜电容器

    产品简介


    塑料薄膜电容器是一种广泛应用于高频应用的电子元器件。它具有自修复和无感应结构设计,能够承受交流电压和大电流。这些电容器由聚对苯二甲酸乙二醇酯薄膜制成,并覆盖有真空蒸发金属层。电容器采用液态环氧树脂内浸涂处理,并用阻燃环氧树脂外涂层进行双重保护,从而提供优异的防潮性能。它们设计紧凑,可以覆盖更宽的电容范围,非常适合通用通信设备中的滤波、直流隔离、耦合等用途。

    技术参数


    - 温度范围: –40°C 至 +105°C(额定温度:85°C)
    - 额定电压 (UR): 250VDC, 400VDC, 630VDC
    - 额定电容范围: 0.01μF 至 3.3μF
    - 电容容差: ±5% (J),±10% (K)
    - 介电损耗角正切值: ≤0.8%(1kHz 时 20°C)
    - 绝缘电阻:
    - C≤0.33μF: ≥9000 MΩ
    - C>0.33μF: ≥3000 MΩ
    - 耐压测试:
    - 端子间: 额定电压×175%,1至5秒
    - 端子和覆盖之间: 额定电压×200%,1至5秒
    - 封装: 阻燃环氧树脂

    产品特点和优势


    - 自修复能力: 由于采用了金属化聚酯膜,电容器在过载情况下会自我修复,确保持续可靠运行。
    - 无感应结构: 无感应设计使电容器在高频应用中表现出色。
    - 高湿度抗性: 双重涂层增强了电容器在潮湿环境下的稳定性。
    - 紧凑设计: 适用于小型化和集成化应用。

    应用案例和使用建议


    - 典型应用: 过滤、直流隔离、耦合等通用通信设备中的应用,以及电机启动、充电/放电、照明和噪声抑制等交流电路中。
    - 注意事项: 不适用于跨线应用。在高频电路中,参考第384页和第387页表格中的有效电压、电流和有效VA值。

    兼容性和支持


    - 兼容性: 与其他电子元件和设备具有良好兼容性。
    - 支持和服务: 厂商提供详细的技术文档和支持服务,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 电容器在高频率下过热。
    - 解决方案: 检查电容器的工作频率,并根据需要选择更高额定电压的产品。
    - 问题2: 电容器失效。
    - 解决方案: 检查电容器的安装位置和接线方式,确保符合产品手册的要求。

    总结和推荐


    这款塑料薄膜电容器以其高可靠性、卓越性能和广泛应用范围脱颖而出。其独特的自修复能力和无感应设计使其在高频应用中表现出色。此外,其紧凑设计和优异的防潮性能使其成为众多应用的理想选择。鉴于其出色的特性和广泛的应用领域,我们强烈推荐使用此款电容器。然而,在特定的应用环境中,用户应仔细查阅技术手册并遵循厂商的指导,以确保最佳的使用效果。

QXK2E105KTPTZH参数

参数
电容值 1μF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 3KΩ
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 20.5mm*8.6mm*16.3mm
通用封装 5101-1
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

QXK2E105KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E105KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E105KTPTZH QXK2E105KTPTZH数据手册

QXK2E105KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
