QYX1H102KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 1nF ±10% 涤纶 50V 5101-1 通孔安装 5mm*2.5mm*8.5mm
供应商型号: 3464312
供应商: element14
标准整包数: 1

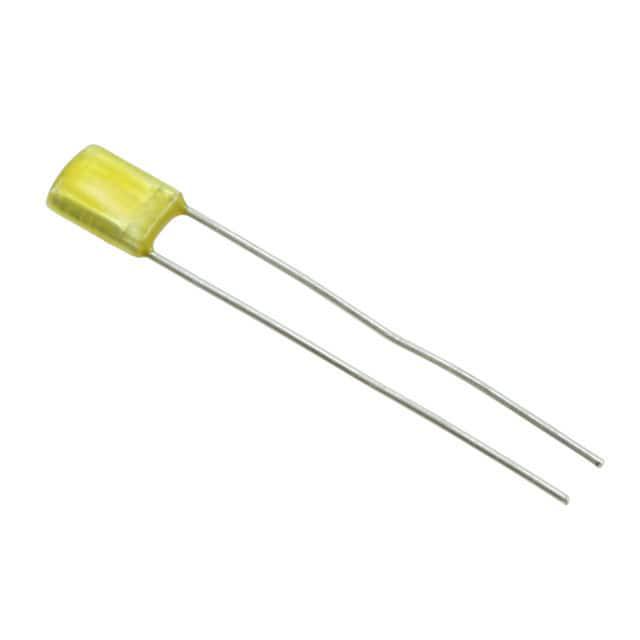

NICHICON 薄膜电容 QYX1H102KTP

QYX1H102KTP概述

    # 产品概述:聚酯薄膜电容器

    产品简介


    本篇技术手册将详细介绍一款适用于商业和工业应用的塑料薄膜电容器——QYX系列。这款电容器采用聚酯薄膜作为介质,结合铝箔结构,具有优异的耐热、防潮和抗溶剂能力。产品符合RoHS指令要求(2011/65/EU),可以适应自动插件系统的需求,特别适合需要高可靠性的应用场景。

    技术参数


    - 温度范围:-40°C 至 +85°C
    - 额定电压:50VDC、100VDC
    - 额定电容范围:0.001μF至0.47μF
    - 电容公差:±5%(J)、±10%(K)
    - 介电损耗正切:0.8%或更低(1kHz 20°C)
    - 绝缘电阻:30,000 MΩ或更高
    - 耐压:
    - 端子间:额定电压×250%,持续1到5秒
    - 端子与覆盖层之间:额定电压×200%,持续1到5秒
    - 封装:环氧树脂
    - 配置:聚酯薄膜电容器,锡焊CP线
    - 外形尺寸:单位为毫米
    | 规格 | 尺寸 (mm) |

    | 长度 L | 5.0 - 9.5 |
    | 宽度 W | 2.5 - 11.0 |
    | 高度 H | 8.5 - 18.5 |

    产品特点和优势


    QYX系列聚酯薄膜电容器拥有多种独特的功能和优势,使其在众多应用场合中表现出色。具体包括:
    - 高性能电容:通过采用高品质的聚酯薄膜和铝箔材料,实现了卓越的电性能。
    - 环境适应性强:产品具有良好的热稳定性和湿度抵抗力,确保在恶劣环境中依然可靠运行。
    - 自动化装配兼容性:设计考虑了自动插件系统的使用需求,提高了生产效率。
    - 环保认证:符合RoHS标准,减少对环境的影响。

    应用案例和使用建议


    应用场景
    QYX系列聚酯薄膜电容器适用于各种商业和工业应用,如开关电源、变频器、仪器仪表等领域。以下是部分典型应用实例:
    - 开关电源:用于滤波电路,提高电源稳定性。
    - 变频器:增加电容器容量以改善变频器的工作性能。
    - 仪器仪表:在测量和控制设备中起到关键作用。
    使用建议
    1. 在选择电容器时,根据具体应用要求选择合适的额定电压和电容值。
    2. 为确保最佳性能,尽量避免长时间暴露于极端温度或湿度环境中。
    3. 在安装过程中,请遵循手册中的指导,确保正确的连接和固定方式。

    兼容性和支持


    - 兼容性:QYX系列电容器适用于多种自动化装配设备,能与其他标准组件良好兼容。
    - 技术支持:制造商提供详细的技术文档和支持服务,确保用户在使用过程中得到充分的技术支持。

    常见问题与解决方案


    常见问题
    1. 电容器漏电流过高
    2. 产品出现损坏或失效
    解决方案
    1. 检查连接和焊接是否正确,确保电容器没有短路或断路现象。
    2. 评估应用环境,如果存在极端条件,考虑更换更高等级的产品型号。

    总结和推荐


    综上所述,QYX系列聚酯薄膜电容器凭借其优越的电性能、环境适应性和自动化兼容性,在商业和工业应用中表现出色。产品广泛适用于开关电源、变频器和仪器仪表等多个领域。我们强烈推荐该产品给那些寻求高效、可靠的电容器解决方案的用户。

QYX1H102KTP参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶
额定电压-AC -
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 5mm*2.5mm*8.5mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H102KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H102KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H102KTP QYX1H102KTP数据手册

QYX1H102KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
