QYX1H334KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 330nF ±10% 涤纶 50V 5101-1 通孔安装 12.5mm*8mm*16mm
供应商型号: 7554330
供应商: 海外现货
标准整包数: 10

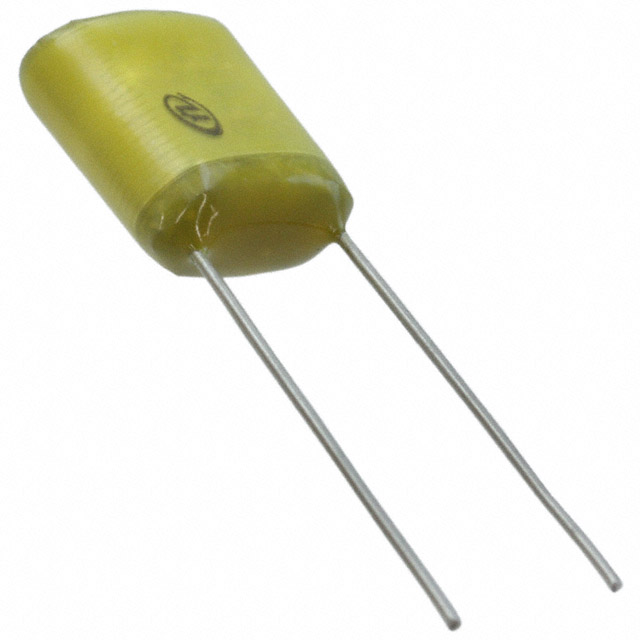

NICHICON 薄膜电容 QYX1H334KTP

QYX1H334KTP概述

    高品质塑料薄膜电容器:QYX型涤纶膜电容

    产品简介


    QYX型涤纶膜电容器是一款专门用于商业和工业应用的高品质电容器。该电容器采用聚酯薄膜与铝箔作为介电材料,通过绕线式构造减少电磁干扰(EMI),从而实现更好的电气性能。此外,电容器表面经过环氧树脂涂层处理,以增强其对高温、湿度和溶剂的耐受能力。这种设计不仅使其适合广泛的温度范围,还确保其适用于自动化装配系统,完全符合RoHS指令要求。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 额定电压 | 50VDC, 100VDC |
    | 额定电容范围 | 0.001μF 至 0.47μF |
    | 电容公差 | ±5% (J), ±10% (K) |
    | 介电损耗正切 | ≤0.8%(1kHz, 20°C) |
    | 绝缘电阻 | ≥30000 MΩ |
    | 耐压测试 | 端子间:额定电压×250%,持续1至5秒
    端子与覆盖层:额定电压×200%,持续1至5秒 |
    | 封装 | 环氧树脂 |

    产品特点和优势


    - 高可靠性:使用环氧树脂涂层提高了电容器的耐热性、耐湿性和抗溶剂性,使其适用于恶劣的工作环境。
    - 精确电容值:支持多种公差选项,能够满足不同应用场景下的精度需求。
    - 广泛应用:适合用于多种商业和工业场合,具备良好的电气特性和稳定性能。
    - 自动化兼容性:适用于自动插入系统,有助于提高生产效率。

    应用案例和使用建议


    1. 交流电机驱动电路:在电机控制板上安装涤纶膜电容器可以有效抑制高频噪声,提高系统稳定性。
    2. 电力滤波电路:利用涤纶膜电容器的低损耗特性,改善电路中的电源质量,减少电压波动。
    3. 储能设备:作为备用电源,能够在断电时为系统提供临时供电,保障关键任务连续运行。
    使用建议:
    - 在组装时确保连接正确无误,避免错误焊接或引脚弯曲导致故障。
    - 注意根据工作温度选择合适的电容器型号,确保在极端环境下正常运行。

    兼容性和支持


    QYX型涤纶膜电容器与大多数标准自动装配设备兼容,简化生产线集成过程。制造商提供详尽的技术文档和专业支持服务,确保客户能够顺利采购和使用产品。

    常见问题与解决方案


    1. 问题:电容器在高温环境下发生泄漏
    - 解决办法:更换符合高温要求的高绝缘等级电容器。
    2. 问题:在焊接过程中电容器损坏
    - 解决办法:严格按照焊接指南操作,使用适当的焊接温度和时间,避免过热。
    3. 问题:电容值不稳定
    - 解决办法:检查电路负载是否超出设计范围,必要时调整电容值以适应实际需求。

    总结和推荐


    QYX型涤纶膜电容器凭借其卓越的电气特性、宽泛的工作温度范围及高度可靠的封装材料,在多种工业和商业应用中表现出色。该产品不仅能够应对复杂的工作环境,还具有极高的性价比。对于需要高性能电容器的应用场合,我们强烈推荐选择QYX型涤纶膜电容器。

QYX1H334KTP参数

参数
电容值 330nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 50V
长*宽*高 12.5mm*8mm*16mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H334KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H334KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H334KTP QYX1H334KTP数据手册

QYX1H334KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.861
250+ ¥ 4.7558
500+ ¥ 4.6527
库存: 97
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 48.61
