QXK2G474KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 470nF ±10% 聚酯,金属化 400V 200V 3KΩ 通孔安装 20.5mm*10.1mm*17.9mm
供应商型号: 647-QXK2G474KTPTZH
供应商: Mouser
标准整包数: 1

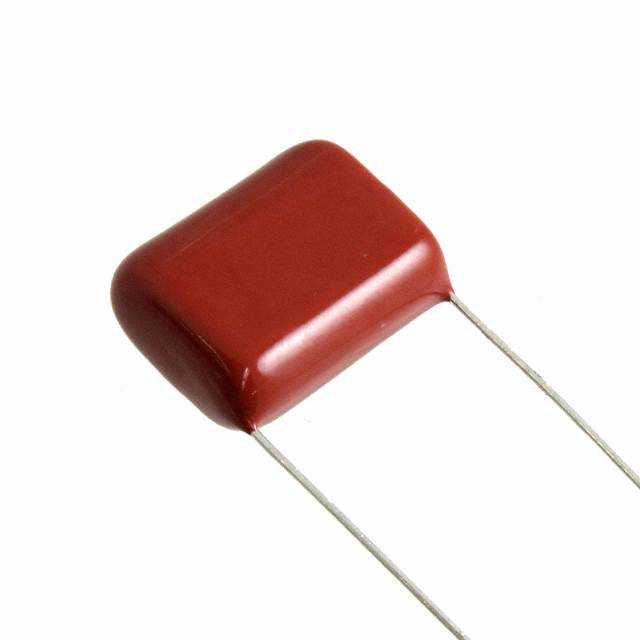

NICHICON 薄膜电容 QXK2G474KTPTZH

QXK2G474KTPTZH概述

    电子元器件产品技术手册:聚酯薄膜电容器

    产品简介


    本文将介绍一款高度可靠的聚酯薄膜电容器(Plastic Film Capacitors),专为高频率应用而设计。这款电容器采用聚对苯二甲酸乙二醇酯薄膜作为介质,并通过真空蒸发金属化工艺制成。双层封装(环氧树脂内涂层及阻燃环氧树脂外涂层)使其具有优异的防潮性能。此外,该产品适用于广泛的容值范围,并能承受交流电压和大电流,适合作为滤波、直流隔离、耦合等用途的组件。它符合RoHS指令(2011/65/EU),无有害物质。

    技术参数


    - 额定电压(UR):250 VDC、400 VDC、630 VDC
    - 额定电容范围:0.01 μF 至 3.3 μF
    - 电容公差:± 5% (J)、± 10% (K)
    - 介电损耗角正切:≤ 0.8%(1 kHz 时,20°C)
    - 绝缘电阻:≤ 0.33 μF:≥ 9000 MΩ;> 0.33 μF:≥ 3000 ΩF
    - 耐压:端子间:额定电压的 175%,1至5秒;端子与覆盖层之间:额定电压的 200%,1至5秒
    - 温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 封装材料:阻燃环氧树脂

    产品特点和优势


    这款电容器以其高可靠性、优良的防潮性能以及适应广泛的电容值范围著称。特别适用于通信设备、电机启动、充电/放电、照明、噪声抑制等场合。自愈式和非感应结构进一步提高了其在高频应用中的表现。其符合RoHS标准,保证了环保要求。

    应用案例和使用建议


    该电容器广泛应用于通信设备的滤波、直流隔离、耦合等功能。在电机启动电路中,可以用于提高电源稳定性,减少噪声。在照明系统中,有助于优化电源效率。当在高频电路中使用时,建议参考第384页和第387页的表格2和3,以获取有效电压、电流和有效VA值的数据。
    使用建议:
    1. 选择合适的电容值,根据应用需求进行配置。
    2. 确保电容器的工作电压不超过额定值。
    3. 避免将该电容器直接用于线性电路中。

    兼容性和支持


    该电容器与各种通讯设备和其他需要高频响应的设备兼容。制造商提供详细的技术支持,包括安装指南、故障排除手册等。

    常见问题与解决方案


    1. 问题:如何判断电容器是否损坏?
    - 解决方案:使用万用表测量其电容值,如果显著偏离标称值,则可能已损坏。
    2. 问题:如何避免过热?
    - 解决方案:确保电容器工作在规定的温度范围内,并保持良好的散热条件。
    3. 问题:电容器安装后不工作怎么办?
    - 解决方案:检查连接是否正确,确保电源电压没有超出额定范围。

    总结和推荐


    综上所述,这款聚酯薄膜电容器以其高度可靠性和卓越性能,在高频率应用中表现出色。其优秀的防潮性能、宽泛的电容值范围以及兼容多种应用的特点,使其在市场上具备较强的竞争力。强烈推荐使用此款电容器,尤其适用于需要高性能和高稳定性的应用场合。

QXK2G474KTPTZH参数

参数
电容值 470nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 200V
额定电压-DC 400V
ESR-等效串联电阻 3KΩ
长*宽*高 20.5mm*10.1mm*17.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2G474KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2G474KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2G474KTPTZH QXK2G474KTPTZH数据手册

QXK2G474KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1045 ¥ 17.783
10+ $ 1.7135 ¥ 14.4791
50+ $ 1.232 ¥ 10.4104
100+ $ 1.1016 ¥ 9.3085
500+ $ 0.8694 ¥ 7.3464
1000+ $ 0.8143 ¥ 6.881
2000+ $ 0.7319 ¥ 6.1841
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.78
