QXK2J104KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 100nF ±10% 聚酯,金属化 630V 250V 5101-1 通孔安装 18.5mm*6.4mm*14.7mm
供应商型号: 647-QXK2J104KTP
供应商: Mouser
标准整包数: 1

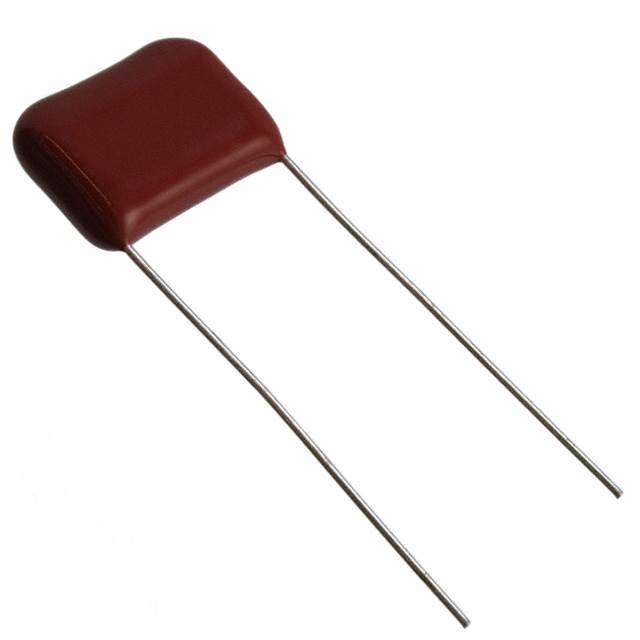

NICHICON 薄膜电容 QXK2J104KTP

QXK2J104KTP概述

    塑料薄膜电容器——QXK系列

    产品简介


    塑料薄膜电容器是一种广泛应用于电子和通信设备中的关键组件,尤其是采用金属化聚酯薄膜作为介质的产品,具有极高的可靠性和优异的性能。QXK系列属于扩展标准型的金属化聚酯薄膜电容器,以其高频率应用下的卓越表现而闻名。其无感构造及自愈特性使其成为各类电子电路的理想选择,适用于工业、家用电器及通信系统等领域。

    技术参数


    | 参数名称 | 规格范围 |

    | 额定电压(UR) | 250VDC、400VDC、630VDC |
    | 标称容量范围 | 0.01µF 至 10µF |
    | 容量公差 | ±5% (J) 或 ±10% (K) |
    | 介电损耗角正切 | ≤0.8%(1kHz, 20°C) |
    | 绝缘电阻 | C≤0.33µF:≥9000MΩ;C>0.33µF:≥3000MΩ·F |
    | 耐压能力(瞬间脉冲) | 端子间:额定电压×175%,持续1-5秒
    端子与外壳间:额定电压×200%,持续1-5秒 |
    | 封装材料 | 阻燃环氧树脂 |
    - 工作温度范围:-40°C 至 +105°C(额定温度为85°C)
    - 封装尺寸:详细尺寸见上表,单位为毫米。

    产品特点和优势


    1. 高可靠性:QXK系列在高频应用中表现出色,具备出色的稳定性和长期使用寿命。
    2. 自愈功能:当局部过载发生时,能够自我修复,防止因故障导致失效。
    3. 非感应设计:采用无感结构,减少寄生效应,提升高频性能。
    4. 环保材料:使用真空蒸镀的PET薄膜作为介质,符合RoHS指令要求。
    5. 小体积大容量:在紧凑的空间内实现较大的电容值。
    6. 优异的防潮性:双层涂覆环氧树脂增强了抗湿气侵蚀的能力。
    应用案例与使用建议
    QXK系列塑料薄膜电容器广泛应用于以下场景:
    - 一般电子设备:如开关电源、滤波器、信号耦合等。
    - 通信设备:例如无线收发装置、网络路由器等。
    使用建议:
    - 确保电路设计符合额定电压要求,避免跨线使用。
    - 在高频环境下操作时,需参照表格计算最大允许交流电压(VAC),并确保有效电流(le)和有效视在功率(Ve x Ve)不超过规定限值。
    - 安装时注意环境条件,保持良好的通风散热。
    兼容性与支持
    该产品兼容多种PCB焊接工艺,可直接应用于自动插件生产线。同时,制造商提供全面的技术支持服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 产品无法正常工作 | 检查接线是否正确,确认负载匹配 |
    | 容量衰减明显 | 避免长时间高温工作,定期检查 |
    | 耐压测试失败 | 核对实际工作电压是否超过额定值 |
    总结与推荐
    QXK系列塑料薄膜电容器凭借其优良的设计和卓越的性能,在众多应用场合展现出强大的竞争力。它不仅满足了现代电子产品对高性能电容的需求,还通过环保材料的应用体现了企业的社会责任感。综上所述,我们强烈推荐这一系列产品用于需要高精度、高稳定性的场合。
    如果您正在寻找一款既高效又耐用的电容器解决方案,QXK系列无疑是您的最佳选择之一。

QXK2J104KTP参数

参数
电容值 100nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 250V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18.5mm*6.4mm*14.7mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J104KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J104KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J104KTP QXK2J104KTP数据手册

QXK2J104KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
