首页  >  产品百科  >  QXK2E104KTPTZH

QXK2E104KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 100nF ±10% 聚酯,金属化 250V 125V 5101-1 通孔安装 13.5mm*5.3mm*10.9mm
供应商型号: 647-QXK2E104KTPTZH
供应商: Mouser
标准整包数: 1

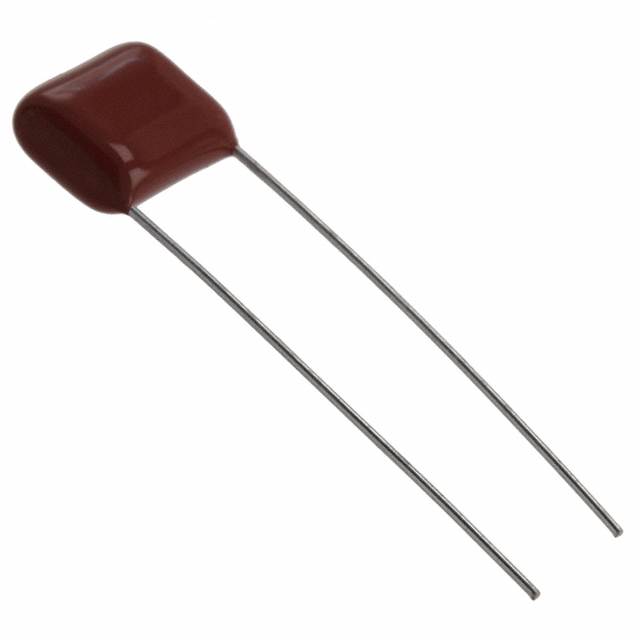

NICHICON 薄膜电容 QXK2E104KTPTZH

QXK2E104KTPTZH概述

    # 塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种高可靠性和卓越性能的电容器,特别适用于高频应用场合。其核心材料是由聚酯膜(PET)制成,表面覆盖着真空蒸发金属层。此设计不仅具备自修复能力和无感性构造,还具有良好的耐湿性。成品通过内部浸渍液态环氧树脂并外部涂覆阻燃环氧树脂来增强防潮性能。此产品旨在小巧紧凑,能覆盖较大的电容范围,并且能够承受交流电压和大电流流动。
    应用领域
    该产品广泛应用于通用通信设备中的滤波、直流阻隔、耦合等领域,也可用于电机启动、充电放电、照明、噪声抑制等交流电路。

    技术参数


    以下是该产品的详细技术规格:
    - 工作温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01 μF 至 3.3 μF
    - 电容公差:±5%(J)、±10%(K)
    - 介电损耗角正切:≤0.8%(在 1kHz 和 20°C 条件下)
    - 绝缘电阻:C ≤ 0.33 μF:≥ 9000 MΩ;C > 0.33 μF:≥ 3000 ΩF
    - 耐压测试:端子间:额定电压×175%,1至5秒;端子和外皮间:额定电压×200%,1至5秒
    - 封装材料:阻燃环氧树脂
    - 额定容量代码:0.01 μF 至 3.3 μF
    - 外形尺寸:根据配置(如直插式或剪裁成型)有所不同

    产品特点和优势


    塑料薄膜电容器的最大特点是高可靠性及优越的高频性能,能够有效处理复杂的交流电路需求。同时,自修复机制和无感性结构使其在高频下表现出色。此外,通过双涂层保护提高了湿度抵抗能力,非常适合于严苛的工作环境。这种电容器具有广泛的额定电压和电容选择,可灵活适应各种应用需求。

    应用案例和使用建议


    应用案例
    该电容器广泛应用于多种电路中,如滤波、直流阻隔、耦合、电机启动、充电/放电、照明、噪声抑制等。例如,在电动机启动过程中,电容器能够在瞬时提供高电流,确保电机顺利启动。
    使用建议
    - 在高频应用中,请参照第384页和第387页表格确定有效的电压、电流和VA值。
    - 对于需要承受较大交流电压的应用,建议选用较高额定电压的型号,如630VDC。
    - 当电容器用于PCB组装时,建议选用环氧涂层长度不超过1mm的产品,以提高焊接过程中的性能。

    兼容性和支持


    塑料薄膜电容器符合RoHS指令(2011/65/EU),这表明其环保合规性。然而,厂商不建议将其用于跨线应用中。对于具体兼容性和技术支持细节,建议联系制造商进行进一步咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高频应用中的有效值电压和电流不确定 | 参照技术手册第384页和第387页的表格 |
    | 焊接过程中电容器损坏 | 选择环氧涂层长度不超过1mm的型号 |
    | 需要更高的额定电压 | 推荐使用630VDC型号 |

    总结和推荐


    塑料薄膜电容器是一款具有高度可靠性和高性能的电容器,尤其适合于高频应用场合。其独特的自修复和无感性结构使其在高频应用中表现优异。此外,宽广的电容和电压范围也使得其能够灵活适应不同应用场景的需求。因此,强烈推荐使用该产品,特别是在高要求的工业环境中。

QXK2E104KTPTZH参数

参数
电容值 100nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 13.5mm*5.3mm*10.9mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E104KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E104KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E104KTPTZH QXK2E104KTPTZH数据手册

QXK2E104KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.449 ¥ 12.2441
10+ $ 0.414 ¥ 3.4983
50+ $ 0.3818 ¥ 3.2262
100+ $ 0.3641 ¥ 3.0766
库存: 3784
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.24
直接购买
加入购物车
