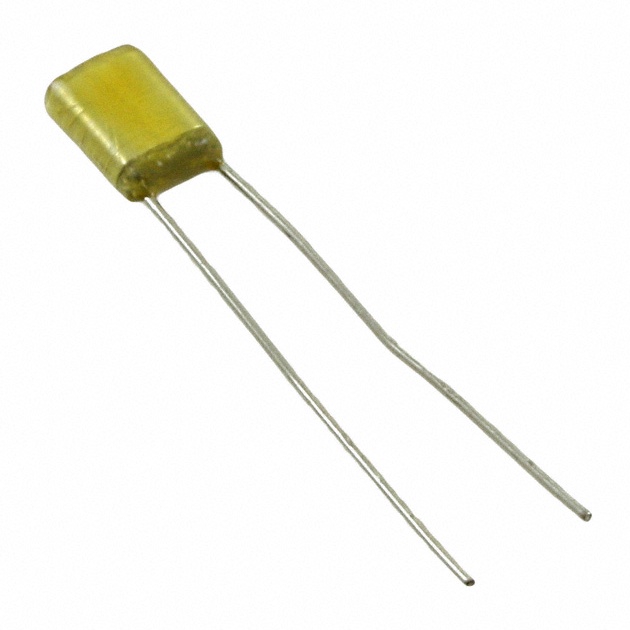

QYX1H153KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 15nF ±10% 涤纶 50V 通孔安装 6mm*3.5mm*10mm
供应商型号: TS-QYX1H153KTP
供应商: 海外现货
标准整包数: 100
NICHICON 薄膜电容 QYX1H153KTP

QYX1H153KTP概述

    塑料薄膜电容器 — QYX系列

    产品简介


    塑料薄膜电容器是一种采用聚酯薄膜作为介质,并用铝箔作为电极材料的电容器。这种构造形式不仅具有较高的电容密度,还能够承受较大的温度变化范围。因其优异的耐热、耐湿和耐溶剂特性,QYX系列塑料薄膜电容器适用于商业和工业应用场合。此外,该系列产品还具备出色的自动插入系统兼容性,便于在自动化生产线上进行高效组装。根据欧盟RoHS指令(2011/65/EU)标准,QYX系列符合环保要求。

    技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 额定电压:50VDC, 100VDC
    - 额定电容范围:0.001μF 至 0.47μF
    - 电容容差:±5% (J),±10% (K)
    - 介电损耗角正切值:≤ 0.8% (1kHz, 20°C)
    - 绝缘电阻:≥ 30000 MΩ
    - 耐压测试:端子间:额定电压×250%,1至5秒;端子与盖板间:额定电压×200%,1至5秒
    - 封装材料:环氧树脂

    产品特点和优势


    QYX系列塑料薄膜电容器的主要优势在于其卓越的稳定性与可靠性。首先,聚酯薄膜介质在广泛的温度范围内保持稳定的电容性能;其次,通过铝合金电极结构与环氧树脂封装技术的应用,确保了产品具备优异的机械强度和化学稳定性;最后,得益于先进的制造工艺和严格的质量控制体系,QYX系列拥有较长的使用寿命和可靠的电气性能,使其成为众多高端应用的理想选择。

    应用案例和使用建议


    在各种电力系统和工业控制设备中,QYX系列塑料薄膜电容器因其出色的耐温性和可靠性而被广泛采用。例如,在太阳能逆变器、电动汽车充电站等电力转换装置中,其能有效抑制瞬态过电压并稳定输出电压。对于需要长期稳定运行且环境条件苛刻的应用场景,建议优先考虑选用具有高可靠性的QYX系列电容器。同时,应遵循制造商提供的安装指南进行正确装配以避免因不当安装导致的产品损坏。

    兼容性和支持


    QYX系列塑料薄膜电容器与其他主流电子元器件和设备具有良好的兼容性,能够无缝集成到现有的电路设计中。制造商为客户提供全面的技术支持服务,包括产品选型指导、应用技术支持及售后维修服务等,确保客户能够获得最佳使用体验。此外,通过定期发布更新资料和技术文档,用户可以及时了解最新的产品信息和技术进展。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器在高温环境下出现容量下降现象 | 确保工作温度不超过产品规定的最大值,并采取适当的散热措施 |
    | 长时间使用后电容器失效 | 检查电路是否有短路或过载情况,如有必要则更换故障电容器 |
    | 安装过程中出现焊接不良 | 确认焊接温度和时间符合规范要求,避免虚焊或过焊 |

    总结和推荐


    综上所述,QYX系列塑料薄膜电容器凭借其卓越的电气性能、宽泛的工作温度范围和长久的使用寿命,在各类商业和工业应用中表现出色。针对需高可靠性和长期稳定运行的应用场景,我们强烈推荐使用QYX系列电容器。不过,最终决策前请务必详细查阅相关技术文档并结合具体需求做出明智的选择。

QYX1H153KTP参数

参数
电容值 15nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 50V
长*宽*高 6mm*3.5mm*10mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H153KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H153KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H153KTP QYX1H153KTP数据手册

QYX1H153KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
