QXK2E106KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 10μF ±10% 聚酯,金属化 250V 125V 3KΩ 5101-1 通孔安装 30.5mm*15.6mm*25.7mm
供应商型号: 7554456
供应商: 海外现货
标准整包数: 2

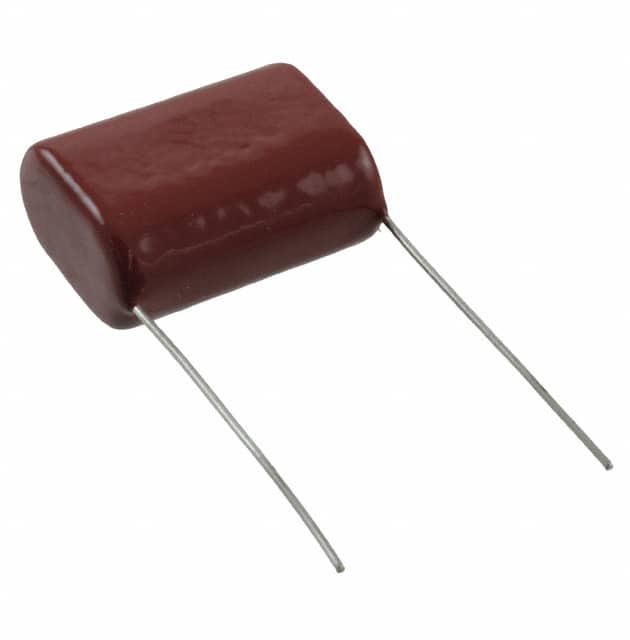

NICHICON 薄膜电容 QXK2E106KTP

QXK2E106KTP概述

    # 电子元器件技术手册:塑料薄膜电容器

    产品简介


    本手册介绍了塑料薄膜电容器(QXK系列)——一种采用聚酯薄膜制造的金属化电容器。这类电容器广泛应用于通用电子设备和通信设备中。它们具有优异的高频性能、自修复能力和无感结构,是各种电路设计的理想选择。

    技术参数


    温度范围
    - 额定温度范围:-40°C 至 +105°C
    - 额定工作温度:85°C
    电气参数
    - 额定电压(UR):250VDC、400VDC、630VDC
    - 额定电容范围:0.01μF 至 10μF
    - 容量公差:±5%(J),±10%(K)
    - 介质损耗角正切:≤0.8%(在1kHz、20°C条件下)
    - 绝缘电阻:≤0.33μF:≥9000MΩ;>0.33μF:≥3000MΩ
    - 耐压能力:端子间:额定电压×175%,持续时间1至5秒;端子与盖间:额定电压×200%,持续时间1至5秒
    - 外壳封装:阻燃环氧树脂
    尺寸信息
    | 额定电压 | 电容值 (µF) | 长 (mm) | 宽 (mm) | 高 (mm) | 端子间距 (mm) | 端子长度 (mm) |

    | 250VDC | 0.01 | 4.4 | 11.0 | 8.1 | 7.5 | 7.5 |
    | 400VDC | 0.01 | 4.4 | 11.0 | 8.1 | 7.5 | 7.5 |
    | 630VDC | 0.01 | 4.4 | 13.5 | 9.5 | 10.0 | 10.0 |

    产品特点和优势


    QXK系列塑料薄膜电容器具备以下独特功能和优势:
    1. 可靠性高:在高频应用中表现出色,拥有自修复功能。
    2. 小尺寸大容量:在较小的物理空间内提供较大的电容值。
    3. 出色的湿度抗性:通过双层环氧树脂封装,提高了抗湿性能。
    4. 环保认证:符合RoHS指令(2011/65/EU),确保产品安全环保。

    应用案例和使用建议


    应用案例
    QXK系列电容器适用于通用电子和通信设备,如电源滤波器、频率稳定器等。由于其高可靠性和自修复能力,非常适合用于要求长时间稳定工作的设备中。
    使用建议
    1. 在高频电路中使用时,请根据手册提供的表格计算最大允许交流电压(VAC),并确保有效电流(le)和有效VA(Ve x Ve)不超过规定值。
    2. 遵循制造商建议的工作环境条件,避免超出额定温度范围使用。
    3. 在处理端子时要特别小心,以防止损坏内部结构。

    兼容性和支持


    QXK系列电容器与其他标准电路板组件兼容。制造商提供详尽的技术支持和维护服务,包括技术咨询、故障排查等。

    常见问题与解决方案


    问题1:如何确定最适合的电容值?
    解决方案:根据应用需求和电路设计选择合适的电容值。建议参考手册中的推荐值进行选择。
    问题2:如何判断电容器是否损坏?
    解决方案:使用万用表测量绝缘电阻。如果绝缘电阻低于手册规定的最小值,则可能需要更换新的电容器。

    总结和推荐


    综上所述,QXK系列塑料薄膜电容器凭借其优异的高频性能、小尺寸大容量以及出色的湿度抗性,在多种应用场景中表现卓越。强烈推荐在需要高性能、小型化电容器的设计中使用此系列产品。

QXK2E106KTP参数

参数
电容值 10μF
容差 ±10%
介电材料 聚酯,金属化
额定电压-DC 250V
ESR-等效串联电阻 3KΩ
额定电压-AC 125V
长*宽*高 30.5mm*15.6mm*25.7mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E106KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E106KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E106KTP QXK2E106KTP数据手册

QXK2E106KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
