首页  >  产品百科  >  QXK2G684KTPTZH

QXK2G684KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 680nF ±10% 涤纶 400V 200V 3KΩ 通孔安装 26mm*9.5mm*19.4mm
供应商型号: 7554624
供应商: 海外现货
标准整包数: 5

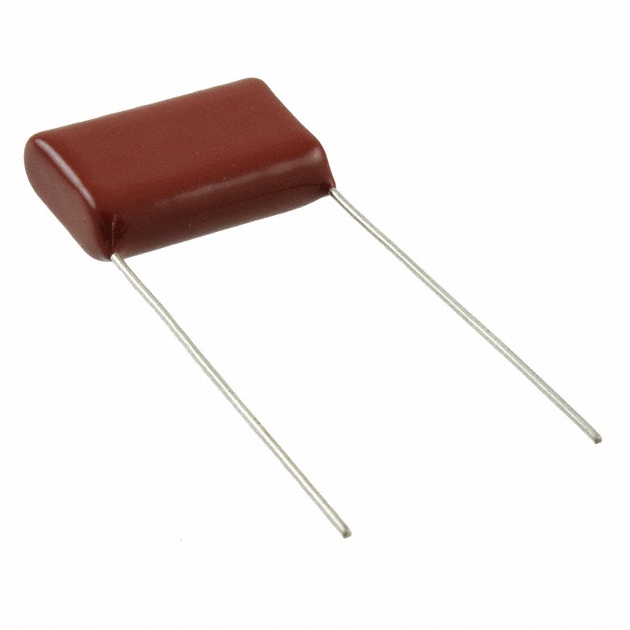

NICHICON 薄膜电容 QXK2G684KTPTZH

QXK2G684KTPTZH概述

    高频塑料薄膜电容器:优越性能与广泛用途



    产品简介



    本产品是高度可靠的塑料薄膜电容器,适用于高频应用场合。它采用聚对苯二甲酸乙二醇酯(PET)薄膜作为介质,通过真空蒸发金属化制造而成。其设计具备自愈能力和非感性结构,保证了卓越的性能表现。表面经环氧树脂液内涂及外覆阻燃型环氧树脂,从而增强了湿度抵抗能力。此电容器体积紧凑,具有宽泛的容值范围,能够承受较大的交流电压和电流,特别适合用于交流电路中的电机启动、充电/放电、照明以及噪声抑制等场合。同时,它也广泛应用于一般通信设备中的滤波、直流隔离、耦合等领域。不过,在任何线间应用中,请勿使用本产品。


    技术参数



    - 温度范围: –40°C 至 +105°C(额定温度:85°C)
    - 额定电压 (UR): 250VDC、400VDC、630VDC
    - 额定容值范围: 0.01µF 至 3.3µF
    - 容差范围: ±5% (J), ±10% (K)
    - 介质损耗正切: ≤ 0.8% (在1kHz, 20°C时)
    - 绝缘电阻: 容值小于等于0.33µF时≥9000 MΩ;大于0.33µF时≥3000 ΩF
    - 耐压测试: 端子间:额定电压×175%,1至5秒;端子与外壳间:额定电压×200%,1至5秒
    - 封装材料: 阻燃型环氧树脂


    产品特点和优势



    该电容器以其高度可靠性和优异的频率响应著称,自愈能力和非感性构造确保了其高性能表现。此外,其出色的湿度抵抗力和宽泛的工作温度范围使其成为多种复杂环境下的理想选择。特别值得一提的是,其宽广的容值范围和较高的电压承受能力使得它非常适合于需要稳定性和可靠性的各类电路设计。


    应用案例和使用建议



    - 过滤:适用于各种通信设备中的滤波功能。
    - 直流隔离:可用于电源系统的直流隔离。
    - 耦合:适合在信号传输路径中实现信号耦合。
    - 电机启动:可在交流电路中用于电机启动。
    - 噪声抑制:在照明和其他高噪声环境下使用时,可以有效抑制电磁干扰。
    使用时需注意避免在跨接线路应用中使用,以防止损坏。


    兼容性和支持



    本电容器符合RoHS指令要求(2011/65/EU),这意味着其材料和生产过程都遵循严格的环保标准。对于具体应用中的兼容性问题,请联系供应商获取更详细的技术指导和支持信息。


    常见问题与解决方案



    1. 问:电容器在高湿度环境中表现出不稳定?
    - 解决方法:检查并确保电容器已正确封装,必要时重新包装以增加湿度抵抗力。
    2. 问:电容器在高频下无法正常工作?
    - 解决方法:查阅相关手册中关于有效电压、电流和有效VA的数据表,根据实际情况调整电路设计。


    总结和推荐



    这款电容器凭借其优越的性能参数、广泛的适用范围及良好的市场口碑,无疑是一款值得信赖的产品。无论是用于高频通信设备还是电机控制系统,它都能提供卓越的支持。因此,我们强烈推荐此款电容器给需要高性能、高可靠性的应用场合。

QXK2G684KTPTZH参数

参数
电容值 680nF
容差 ±10%
介电材料 涤纶
额定电压-AC 200V
额定电压-DC 400V
ESR-等效串联电阻 3KΩ
长*宽*高 26mm*9.5mm*19.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2G684KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2G684KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2G684KTPTZH QXK2G684KTPTZH数据手册

QXK2G684KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 13.803
75+ ¥ 13.5014
150+ ¥ 13.2107
库存: 0
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
