QAK2E225KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 2.2μF ±10% 聚酯,金属化 250V 插件 通孔安装 28mm*17.5mm*8mm
供应商型号: CSJ-ST64490237
供应商: 海外现货
标准整包数: 1

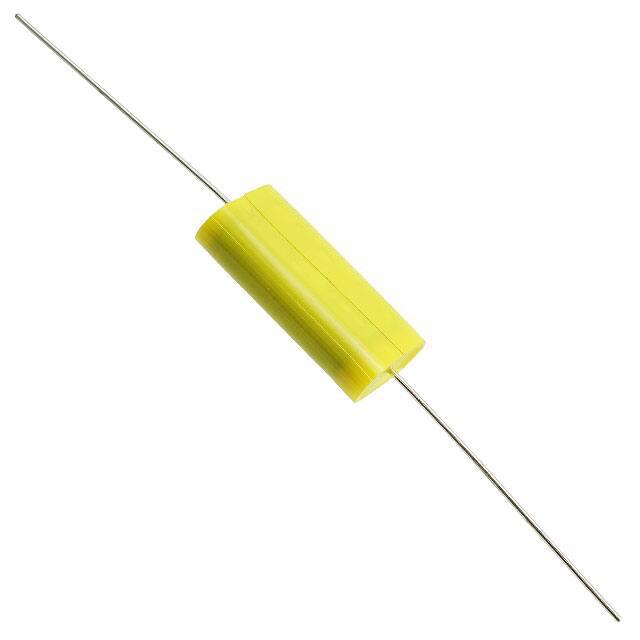

NICHICON 薄膜电容 QAK2E225KTP

QAK2E225KTP概述

    塑料薄膜电容器:QAK型聚酯薄膜电容器

    产品简介


    塑料薄膜电容器是一种非感应式结构的紧凑型电容器,采用轴向引线设计。这类电容器以其高可靠性和自愈合性能著称,特别适合高频应用环境。由于其低损耗和高容量值,它们被广泛应用于各种通信设备的滤波、DC阻隔、耦合等领域,并可用于电机启动、充电/放电及照明等交流电路中。

    技术参数


    - 温度范围:-40°C 至 +85°C
    - 额定电压:250V、400V 和 630V 直流
    - 额定电容范围:0.1μF 至 10μF
    - 电容容差:±5%(J)或 ±10%(K)
    - 介电损耗正切值:≤1.0%(在 1kHz、20°C 时)
    - 绝缘电阻:电容 ≤ 0.33μF:≥ 9000 MΩ;电容 > 0.33μF:≥ 3000 MΩ·F
    - 耐压:
    - 端子间:额定电压 × 175%,1至5秒
    - 端子与覆盖层之间:额定电压 × 200%,1至5秒
    - 封装:聚酯胶带包裹,环氧树脂封端
    - 尺寸:见下表
    | 电容 (μF) | 尺寸 (mm) T × W × H × d |

    | 0.1 | 6.0 × 30.0 × 12.5 × 0.8 |
    | 0.15 | 7.5 × 30.0 × 14.0 × 0.8 |
    | 0.22 | 8.5 × 30.0 × 16.5 × 0.8 |
    | ... | ... |

    产品特点和优势


    1. 非感应结构:减少寄生效应,提高高频性能。
    2. 自愈合性能:确保长期可靠性。
    3. 低损耗:在高频条件下仍能保持低损耗,适合于信号处理和电源转换。
    4. 宽范围应用:适用于广泛的工业和通信设备。
    5. 符合RoHS指令:环保且合规。

    应用案例和使用建议


    这些电容器广泛应用于各种通信设备的滤波、DC阻隔和耦合功能。此外,它们也用于电机启动、充电/放电、照明等交流电路中。然而,在某些交流应用中可能导致电容器失效或过热。建议在使用前仔细阅读手册并联系制造商了解详细信息。

    兼容性和支持


    这些电容器与市场上大多数常见的电子设备兼容。制造商提供了详细的技术支持和维护服务,以帮助客户更好地理解和利用这些产品。

    常见问题与解决方案


    - 问题:电容器在交流电路中过热。
    - 解决方案:请检查电路设计,并咨询制造商关于具体的应用细节。
    - 问题:电容器出现异常噪音。
    - 解决方案:确认安装正确,并确保电容器承受的电压不超过其额定值。

    总结和推荐


    塑料薄膜电容器QAK型聚酯薄膜电容器因其独特的设计和卓越的性能而备受推崇。其在高频下的低损耗、高可靠性和宽泛的应用范围使其成为各种电子设备的理想选择。对于需要高性能和高可靠性的应用场合,强烈推荐使用此类电容器。

QAK2E225KTP参数

参数
电容值 2.2μF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 250V
长*宽*高 28mm*17.5mm*8mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

QAK2E225KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QAK2E225KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QAK2E225KTP QAK2E225KTP数据手册

QAK2E225KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
