QXK2E474KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 470nF ±10% 涤纶 250V 125V 3KΩ 5101-1 通孔安装 20.5mm*6.7mm*12.9mm
供应商型号: 647-QXK2E474KTPTZH
供应商: Mouser
标准整包数: 1

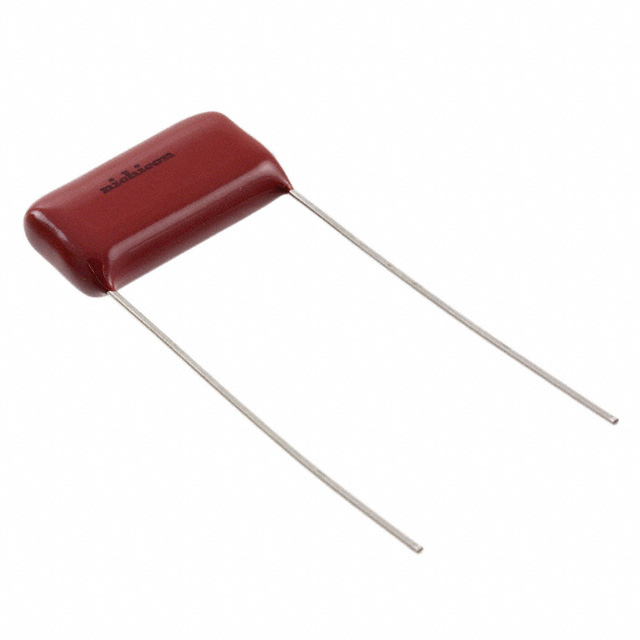

NICHICON 薄膜电容 QXK2E474KTPTZH

QXK2E474KTPTZH概述

    # 高品质聚酯薄膜电容器——QXK-(ZH)系列

    产品简介


    QXK-(ZH)系列为一款高品质的聚酯薄膜电容器,采用双层环氧树脂封装技术,以实现卓越的湿度抵抗能力。这种电容器适用于高频应用,具有自愈能力和无感应结构。其额定电压范围为250VDC至630VDC,额定电容范围为0.01µF至3.3µF,广泛应用于通信设备中的滤波、直流阻断、耦合等功能,以及交流电路中的电机启动、充电/放电、照明及噪声抑制等领域。

    技术参数


    - 类别温度范围:–40°C 至 +105°C(额定温度:85°C)
    - 额定电压 (UR):250VDC, 400VDC, 630VDC
    - 额定电容范围:0.01 µF 至 3.3 µF
    - 额定电容精度:±5% (J), ±10% (K)
    - 介质损耗正切值 (tan δ):≤ 0.8% (在1kHz、20°C条件下)
    - 绝缘电阻:C ≤ 0.33µF 时 ≥ 9000 MΩ;C > 0.33µF 时 ≥ 3000 MΩ
    - 耐压能力:端子间:额定电压×175%,1至5秒;端子和外壳间:额定电压×200%,1至5秒
    - 封装材料:阻燃环氧树脂
    - 焊锡性能:建议在焊锡过程中保持引线端的环氧厚度不超过1mm

    产品特点和优势


    - 自愈性:具备自动修复内部缺陷的能力,从而延长使用寿命。
    - 无感结构:减少寄生电感,提高高频响应性能。
    - 高可靠性:采用高稳定性的聚酯薄膜作为介质,能在宽温度范围内稳定工作。
    - 良好的湿度抗性:通过双层环氧树脂封装技术,提高了湿度环境下的稳定性。
    - 紧凑设计:尽管体积小巧,却能提供广泛的电容范围,满足不同应用需求。

    应用案例和使用建议


    应用案例
    QXK-(ZH)系列电容器适用于多种场合,如通信设备中的滤波、直流阻断、耦合等。在交流电路中,它们可以用于电机启动、充电/放电、照明及噪声抑制等场景。然而,请注意不要将该产品用于跨线应用。
    使用建议
    1. 焊接工艺:为了确保最佳性能,在PCB组装过程中需要控制焊锡的温度和时间,以避免对环氧涂层造成损害。
    2. 应用注意事项:在高频率电路中,需要参照手册中的Table 2和Table 3,确保电容器的工作条件符合设计要求。

    兼容性和支持


    该电容器与大多数现代电子设备和电路板兼容,具体信息请参阅产品手册。制造商提供了全面的技术支持和维护服务,确保用户能够充分利用产品的优势。

    常见问题与解决方案


    1. 问题:在焊接过程中,电容器引线出现氧化现象。
    解决方案:使用适当的助焊剂和控制焊接温度,确保焊接过程中的清洁度。
    2. 问题:设备在高频率环境下工作不稳定。
    解决方案:确认电容器的工作电压和频率在允许范围内,并按照手册中的指导进行操作。
    3. 问题:电容器绝缘电阻偏低。
    解决方案:检查电容器是否存在损伤或受潮情况,更换损坏的电容器。

    总结和推荐


    QXK-(ZH)系列聚酯薄膜电容器凭借其高度可靠的自愈性、优秀的湿度抗性和广泛的适用性,成为高频应用中的理想选择。无论是通信设备还是交流电路中的关键组件,它都能提供卓越的性能。我们强烈推荐使用这款产品,特别是在需要高可靠性和优异高频响应的应用场景中。
    请注意,不要将此产品用于跨线应用,以免影响其正常工作。如果您有任何疑问或需要更多技术支持,请联系制造商。

QXK2E474KTPTZH参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶
额定电压-DC 250V
ESR-等效串联电阻 3KΩ
额定电压-AC 125V
长*宽*高 20.5mm*6.7mm*12.9mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E474KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E474KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E474KTPTZH QXK2E474KTPTZH数据手册

QXK2E474KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.725 ¥ 14.5763
10+ $ 1.1477 ¥ 9.6981
50+ $ 0.8514 ¥ 7.1943
100+ $ 0.7865 ¥ 6.6459
500+ $ 0.6415 ¥ 5.4208
1000+ $ 0.5994 ¥ 5.0649
2000+ $ 0.5519 ¥ 4.6634
5000+ $ 0.5072 ¥ 4.2854
库存: 379
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.57
