QYX1H472JTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 4.7nF ±5% 聚酯 50V 通孔安装 6mm*3mm*8.5mm
供应商型号: QYX1H472JTP
供应商: 国内现货
标准整包数: 1

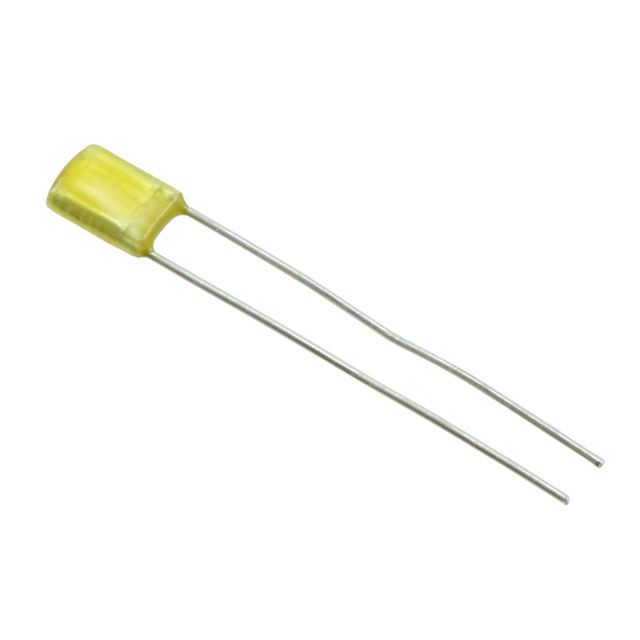

NICHICON 薄膜电容 QYX1H472JTP

QYX1H472JTP概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种使用聚酯薄膜作为介质,并结合铝箔构成的电容器。它采用环氧树脂涂层,提供优异的耐热性、防潮性和溶剂性,适用于商业和工业应用。此外,该电容器可适用于自动插入系统,并符合RoHS指令(2011/65/EU)。

    技术参数


    - 类别温度范围:-40°C至+85°C
    - 额定电压:50VDC 和 100VDC
    - 额定电容范围:0.001µF 至 0.47µF
    - 电容容差:±5% (J),±10% (K)
    - 介电损耗角正切:≤0.8%(1kHz, 20°C)
    - 绝缘电阻:≥30000 MΩ
    - 耐压:终端间:额定电压×250%,1至5秒;终端与覆盖层之间:额定电压×200%,1至5秒
    - 封装:环氧树脂

    产品特点和优势


    - 结构设计:采用感应结构,聚酯薄膜与铝箔相结合,确保高稳定性。
    - 材料选择:环氧树脂涂层提高了对环境因素的抵抗力。
    - 广泛适用性:适用于各种商业和工业环境,具备良好的机械和电气性能。
    - 自动化兼容性:适用于自动插入系统,提高生产效率。
    - 环保标准:符合RoHS指令,满足环保要求。

    应用案例和使用建议


    - 应用案例:
    - 在汽车电子设备中用于电源滤波。
    - 在工业控制电路中作为旁路电容。
    - 在家用电器中提供稳定电源。
    - 使用建议:
    - 确保安装环境温度在-40°C至+85°C范围内。
    - 根据所需的应用场合选择合适的电容值和电压等级。
    - 在高湿度环境中使用时,确保适当的防护措施以避免影响绝缘性能。

    兼容性和支持


    - 兼容性:适用于多种电子设备和电路板设计,特别适合需要高可靠性的应用。
    - 支持:制造商提供全面的技术支持和售后服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    - 问题1:电容器在高温环境下工作不稳定。
    - 解决方案:选择更高额定温度的型号,确保工作温度不超过其额定值。
    - 问题2:电容器在高湿度环境下绝缘电阻降低。
    - 解决方案:增加防潮保护措施,如涂覆防水胶。
    - 问题3:电容器在电路中出现爆裂现象。
    - 解决方案:检查电路是否存在过电压或短路情况,必要时加装过电压保护装置。

    总结和推荐


    总体来看,这款塑料薄膜电容器具有出色的耐热性、防潮性和绝缘性能,适用于广泛的商业和工业应用。其独特的结构设计和高性能参数使其在市场上具有很高的竞争力。我们强烈推荐此产品给那些需要高可靠性、高性能电容器的用户。
    希望这份技术手册能够帮助您更好地了解和使用我们的塑料薄膜电容器。如果您有任何疑问或需求,请随时联系我们的技术支持团队。

QYX1H472JTP参数

参数
电容值 4.7nF
容差 ±5%
介电材料 聚酯
额定电压-AC -
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 6mm*3mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H472JTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H472JTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H472JTP QYX1H472JTP数据手册

QYX1H472JTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
