QYX1H104JTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 100nF ±5% 涤纶 50V 通孔安装 9mm*5.5mm*12mm
供应商型号: QYX1H104JTP
供应商: 国内现货
标准整包数: 1

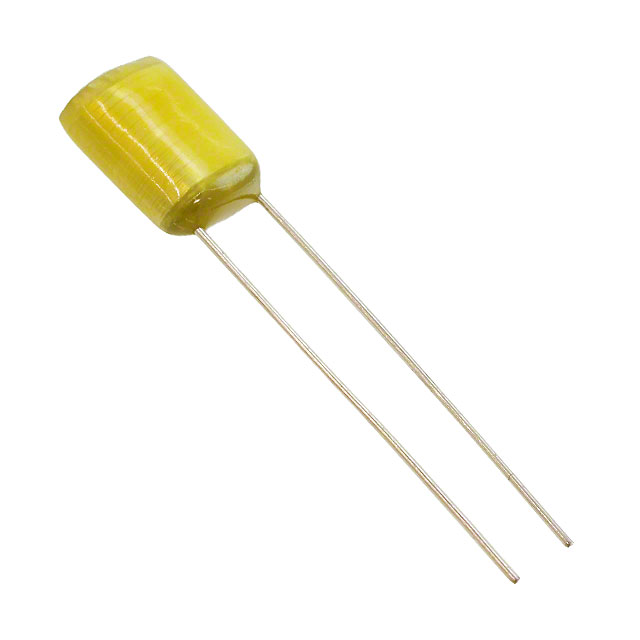

NICHICON 薄膜电容 QYX1H104JTP

QYX1H104JTP概述

    电子元器件产品技术手册解析



    1. 产品简介




    产品类型:
    本产品为塑料薄膜电容器,采用感应式结构设计,采用聚酯膜作为介电材料,并配以铝箔层。

    主要功能:
    该电容器具有优异的热稳定性、湿度稳定性和溶剂稳定性。适合商业和工业应用。

    应用领域:
    广泛适用于自动插件系统。符合RoHS指令(2011/65/EU)标准。


    2. 技术参数




    - 温度范围: -40°C 至 +85°C
    - 额定电压: 50 VDC, 100 VDC
    - 额定电容范围: 0.001 µF 至 0.47 µF
    - 电容容差: ±5%(J),±10%(K)
    - 介质损耗角正切: ≤0.8%(1kHz, 20°C)
    - 绝缘电阻: ≥30000 MΩ
    - 耐压测试:
    - 端子间:额定电压×250%,持续时间1至5秒
    - 端子对屏蔽层:额定电压×200%,持续时间1至5秒
    - 封装方式: 环氧树脂封装


    3. 产品特点和优势




    该塑料薄膜电容器采用了独特的感应构造设计,配以高性能聚酯膜,具备以下独特优势:
    - 优越的热稳定性: 可承受较宽的工作温度范围。
    - 良好的抗湿性: 环氧树脂涂层有效提升了产品的防潮性能。
    - 高耐电压能力: 适用于高压场合,保证长期运行的安全性。
    - 出色的介质损耗控制: 降低了信号传输时的损耗,确保高效能运作。
    - 宽泛的电容值选择: 多种电容值覆盖范围广,满足不同应用需求。
    - 符合环保要求: 满足RoHS标准,无铅无卤素。


    4. 应用案例和使用建议




    应用案例:
    - 在工业自动化设备中作为电源滤波和旁路电容,有效提升电路稳定性。
    - 商用电器中用于电压调节和电流滤波,延长使用寿命。

    使用建议:
    - 根据具体应用场景选择合适的额定电压和电容值。
    - 注意安装方向,避免高温区域以提高稳定性。
    - 保持良好的通风条件,降低因热量积聚导致的电容老化风险。


    5. 兼容性和支持




    - 兼容性: 该电容器可与其他标准电路板上的组件良好配合使用,适应各种集成要求。
    - 厂商支持: 提供详尽的产品手册和技术文档,定期进行技术支持和服务更新。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 电容老化导致性能下降 | 定期更换并检测电路板上的电容器状态 |
    | 工作温度超出限制 | 确保安装位置远离发热源,并使用散热装置 |


    7. 总结和推荐




    总结:
    该塑料薄膜电容器凭借其优异的温度稳定性、湿度稳定性和耐电压能力,在商业和工业应用中表现出色。其多样的电容值选择和符合环保要求的特点使其成为众多场景下的理想选择。

    推荐:
    对于需要长期稳定工作且环境恶劣的应用场合,强烈推荐使用该塑料薄膜电容器。它不仅能满足严格的技术要求,还能帮助客户简化产品设计和制造流程。

QYX1H104JTP参数

参数
电容值 100nF
容差 ±5%
介电材料 涤纶
额定电压-AC -
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 9mm*5.5mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H104JTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H104JTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H104JTP QYX1H104JTP数据手册

QYX1H104JTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.9
5000+ ¥ 0.885
10000+ ¥ 0.8625
库存: 1000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 900
