首页  >  产品百科  >  QXK2G473KTPTZH

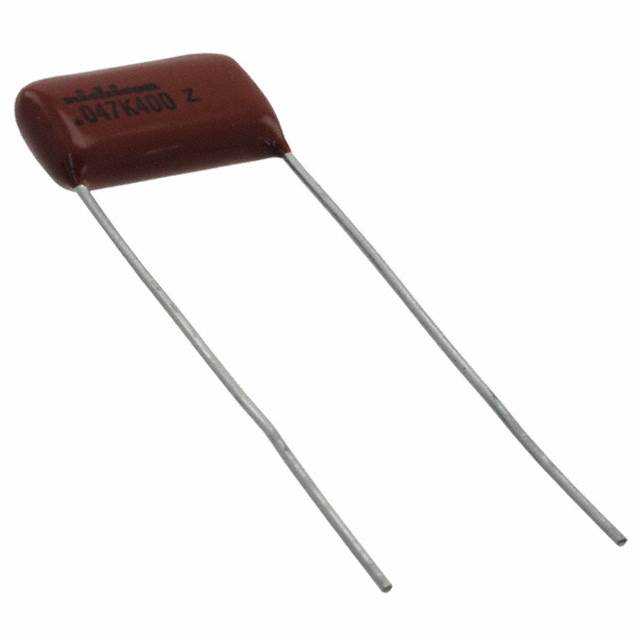

QXK2G473KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 47nF ±10% 聚酯,金属化 400V 200V 5101-1 通孔安装 15.5mm*5.5mm*11.1mm
供应商型号: 647-QXK2G473KTPTZH
供应商: Mouser
标准整包数: 1

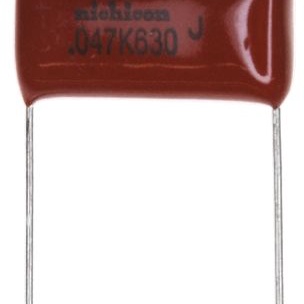

NICHICON 薄膜电容 QXK2G473KTPTZH

QXK2G473KTPTZH概述

    高品质塑料薄膜电容器:高性能与卓越可靠性的完美结合

    产品简介


    塑料薄膜电容器是一种高性能、高可靠性的电子元器件,广泛应用于高频电路中。这些电容器采用了聚酯膜材料,表面经过真空蒸发金属镀层处理,以实现自我修复能力和非感应设计。成品通过内层环氧树脂灌注和外层阻燃环氧树脂涂层进行封装,提供了优异的防潮性能。此外,它们体积小巧,容量范围广,能够在交流电压和大电流环境中正常工作,非常适合通信设备和其他电子设备中的滤波、隔直、耦合等功能。

    技术参数


    - 工作温度范围:-40°C至+105°C(额定温度:85°C)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01µF 至 3.3µF
    - 额定电容公差:±5%(J);±10%(K)
    - 介质损耗角正切:≤0.8%(1kHz时,20°C时)
    - 绝缘电阻:C≤0.33µF:≥9000 MΩ;C>0.33µF:≥3000 MΩ
    - 耐压能力:端子间:额定电压×175%,1至5秒;端子与盖层之间:额定电压×200%,1至5秒
    - 封装:阻燃环氧树脂
    - 外形尺寸:参见具体型号图纸

    产品特点和优势


    塑料薄膜电容器具有以下显著优势:
    - 自我修复功能:能够自动修复局部击穿点,延长使用寿命。
    - 非感应设计:减少自感效应,提高高频响应速度。
    - 优良的湿度抵抗性:环氧树脂双层封装提供优异的防潮性能。
    - 宽广的工作温度范围:适用于严苛环境下的工作。
    - 高可靠性:符合RoHS指令,确保环保和安全标准。

    应用案例和使用建议


    塑料薄膜电容器广泛应用于各类电子设备,例如:
    - 通信设备中的滤波、隔直和耦合。
    - 电机启动、充电/放电、照明及噪声抑制等交流电路。

    使用建议:
    - 在交流电路中使用时,请注意选择适合的应用电压。
    - 由于其高频性能优异,建议用于高频滤波和耦合场合。
    - 请确保接线长度适中,避免不必要的信号损失。

    兼容性和支持


    这些电容器具备良好的通用性和兼容性,可以与多种电子设备无缝集成。制造商提供全面的技术支持,包括安装指导、使用说明及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确启动 | 检查电容器是否连接正确,确认电压等级是否匹配 |
    | 过热 | 检查电容器周围是否存在散热不良的问题 |
    | 容量下降 | 更换电容器 |

    总结和推荐


    综上所述,这款塑料薄膜电容器以其高性能、高可靠性和广泛的应用领域成为市场上的佼佼者。对于需要在高频环境中工作的通信设备以及其他电子系统,这类电容器是理想的选择。鉴于其诸多优势和市场竞争力,我们强烈推荐使用该产品。如果您有任何疑问或需求,请联系我们的技术支持团队。

QXK2G473KTPTZH参数

参数
电容值 47nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 15.5mm*5.5mm*11.1mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售

QXK2G473KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2G473KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2G473KTPTZH QXK2G473KTPTZH数据手册

QXK2G473KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.403 ¥ 11.8554
10+ $ 0.9223 ¥ 7.7934
50+ $ 0.682 ¥ 5.7629
100+ $ 0.6094 ¥ 5.1494
500+ $ 0.4687 ¥ 3.9607
1000+ $ 0.4482 ¥ 3.7873
2000+ $ 0.4212 ¥ 3.5591
5000+ $ 0.3864 ¥ 3.2651
10000+ $ 0.3759 ¥ 3.1764
库存: 306
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.85
直接购买
加入购物车
