QXK2J105KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 1μF ±10% 聚酯,金属化 630V 250V 3KΩ 5101-1 通孔安装 30.5mm*12mm*22mm
供应商型号: 7554545
供应商: 海外现货
标准整包数: 2

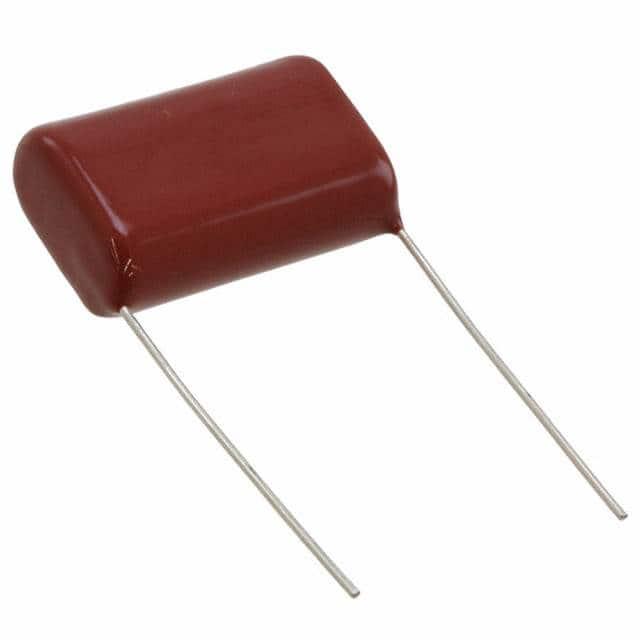

NICHICON 薄膜电容 QXK2J105KTP

QXK2J105KTP概述

    塑料薄膜电容器 QXK(扩展标准型)

    产品简介


    塑料薄膜电容器 QXK 是一款采用金属化聚酯薄膜制成的电容器,广泛应用于电子和通信设备中。它们具备出色的高频应用可靠性和性能,具有自修复和无感结构的特点。这些电容器使用聚对苯二甲酸乙二醇酯薄膜作为介质,并通过真空蒸发金属层进行覆盖,能够在小尺寸内提供大电容值。

    技术参数


    - 温度范围:-40°C 至 +105°C(额定温度为 85°C)
    - 额定电压 (UR):250VDC、400VDC 和 630VDC
    - 额定电容范围:0.01 µF 至 10 µF
    - 电容公差:±5% (J),±10% (K)
    - 介电损耗正切值:≤ 0.8%(1 kHz,20°C)
    - 绝缘电阻:
    - ≤ 0.33 µF:≥ 9000 MΩ
    - > 0.33 µF:≥ 3000 MΩ
    - 耐压能力:
    - 端子间:额定电压的 175%,1 至 5 秒
    - 端子与封装间:额定电压的 200%,1 至 5 秒
    - 封装材料:阻燃环氧树脂

    产品特点和优势


    1. 高可靠性:在高频应用中表现出色,能够自修复。
    2. 紧凑设计:在小尺寸内提供大电容值。
    3. 优异的湿度抗性:经过双层封装处理,具有出色的防潮性能。
    4. RoHS 合规:符合欧盟的 RoHS 指令。

    应用案例和使用建议


    塑料薄膜电容器 QXK 可用于多种电子和通信设备中,如电源滤波器、信号耦合和去耦电路等。对于需要高可靠性的高频电路,这类电容器是一个理想选择。
    使用建议:
    - 在高频电路中使用时,注意不要超过最大允许的交流电压值(VAC),确保有效电流(le)和有效 VA(Ve x Ve)不超过规定限制。
    - 对于交流电路的应用,建议详细咨询厂商以获取最佳使用方案。

    兼容性和支持


    QXK 型号的电容器可以与其他同类电子产品兼容,适用范围广。厂商提供了技术支持和维护服务,可随时解答用户疑问。

    常见问题与解决方案


    1. 问题:在高频电路中,如何避免电压过高导致损坏?
    - 解决方案:严格按照手册提供的数据表来设定电压,并避免直接接入交流线路。
    2. 问题:如果电容器发生故障,应如何处理?
    - 解决方案:检查电容器的接线是否正确,确认是否有过电压或过流现象。必要时更换同型号的新电容器。

    总结和推荐


    塑料薄膜电容器 QXK 以其出色的高频性能和紧凑的设计,在电子和通信设备中发挥重要作用。其高可靠性、优越的防潮性能和符合环保要求的特性使其在市场上具有很强的竞争力。我们强烈推荐这款产品,特别是对于需要高性能电容器的高频应用场合。

QXK2J105KTP参数

参数
电容值 1μF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 3KΩ
额定电压-AC 250V
额定电压-DC 630V
长*宽*高 30.5mm*12mm*22mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J105KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J105KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J105KTP QXK2J105KTP数据手册

QXK2J105KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 13.8854
126+ ¥ 13.2934
250+ ¥ 13.0066
库存: 55
起订量: 16 增量: 0
交货地:
最小起订量为:2
合计: ¥ 27.77
直接购买
加入购物车
