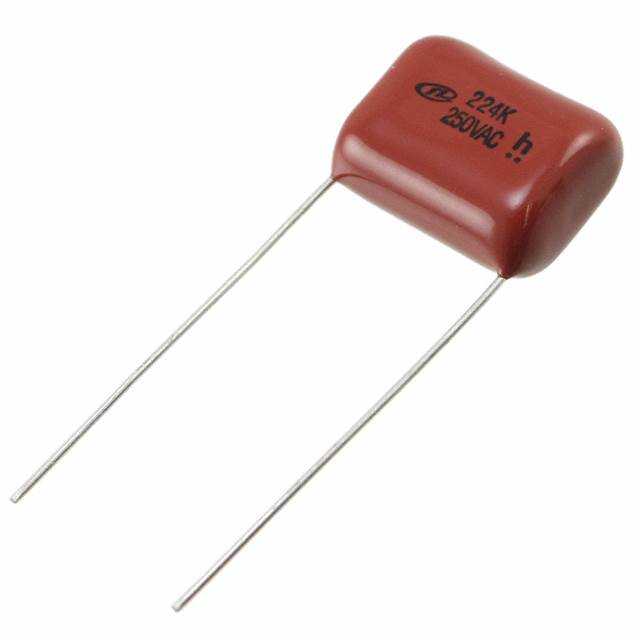

QXL2E224KTPT

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 220nF ±10% 聚酯,金属化 250V 5101-1 通孔安装 18.5mm*9.6mm*16.8mm
供应商型号: 7554273
供应商: 海外现货
标准整包数: 5
NICHICON 薄膜电容 QXL2E224KTPT

QXL2E224KTPT概述

    文章标题:QXL系列金属化聚酯薄膜电容器 —— 性能卓越的高可靠性电子元器件

    1. 产品简介


    QXL系列金属化聚酯薄膜电容器是一种高性能电子元件,适用于高频应用场合。它采用聚酯薄膜作为介质,具备自愈能力和无感结构设计,保证了产品的稳定性和可靠性。本产品特别适合需要紧凑尺寸但又需高容值的安装需求,广泛应用于家用电器、工业设备及通信设备等领域。此外,产品完全符合RoHS指令(2011/65/EU),环保安全。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压 | 125VAC 和 250VAC |
    | 额定电容范围 | 0.01μF 至 1.0μF |
    | 电容精度 | ±10% (标记为K) |
    | 介电损耗因子 | ≤0.8% (1kHz,20°C条件下) |
    | 绝缘电阻 | ≥2000MΩ (电容≤0.47μF),≥1000ΩF (电容>0.47μF) |
    | 耐压强度 | - 端子间:额定电压×2.3VAC 1分钟
    - 高频覆盖:125VAC:1000VAC 1分钟,250VAC:1500VAC 1分钟 |
    | 封装材料 | 阻燃环氧树脂 |
    型号命名规则:
    - 类型编号示例:250VAC,0.1μF
    - 尺寸代码:如7FG、7FJ等表示具体电容值

    3. 产品特点和优势


    - 自愈能力与无感结构:在过载情况下能够快速恢复,减少电容失效风险。
    - 高频率适用性:适用于高频电路,保持优异性能。
    - 高密度设计:尽管体积小巧,却提供高容值,适合现代小型化电子产品。
    - 环保合规:符合RoHS标准,满足全球环保要求。
    - 出色的湿度防护:内外双层环氧涂层提高了湿度防护性能。

    4. 应用案例和使用建议


    - 典型应用场景:家电控制板、开关电源、滤波器电路。
    - 使用建议:
    - 在进行并联或串联连接时,确保遵循指定的安全性能条件(A1或C1)。
    - 若作为跨线电容器,务必采取适当保护措施,例如连接变阻器。
    - 安装时注意引脚间距和尺寸匹配,避免因装配不当导致性能下降。

    5. 兼容性和支持


    - 兼容性:本产品可与其他标准电子元器件轻松配合使用。
    - 技术支持:厂商提供详尽的技术文档和客户支持服务,涵盖选型指导、故障排查及定制开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值超出误差范围 | 检查连接线路是否正确,重新校准电路 |
    | 温度过高导致电容性能下降 | 改善散热措施,降低工作环境温度 |
    | 耐压不足引发击穿 | 使用更高额定电压的产品,或优化布线布局 |

    7. 总结和推荐


    QXL系列金属化聚酯薄膜电容器凭借其高可靠性、良好的高频性能和环保特性,在众多领域中表现出色。无论是工业控制还是消费电子,它都能提供卓越的支持。对于需要高容值、紧凑尺寸和良好环境适应性的应用场景,此产品是理想选择。
    推荐指数:★★★★★
    此产品非常适合对品质要求较高的应用场景,值得优先考虑。

QXL2E224KTPT参数

参数
电容值 220nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 18.5mm*9.6mm*16.8mm
通用封装 5101-1
安装方式 通孔安装
应用等级 工业级
零件状态 在售

QXL2E224KTPT厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXL2E224KTPT数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXL2E224KTPT QXL2E224KTPT数据手册

QXL2E224KTPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.6985
250+ ¥ 10.4648
500+ ¥ 10.2375
库存: 29
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 53.49
