QYX1H683KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 68nF ±10% 涤纶 50V 5101-1 通孔安装 8mm*5mm*11mm
供应商型号: 1678038
供应商: 海外现货
标准整包数: 1000

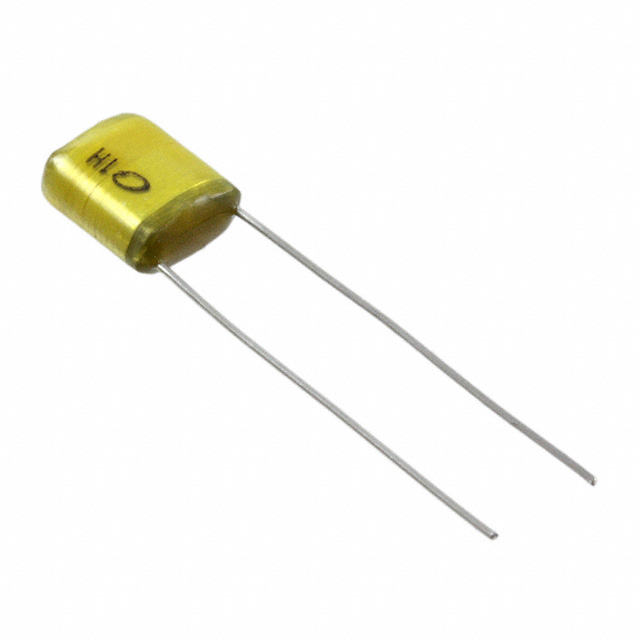

NICHICON 薄膜电容 QYX1H683KTP

QYX1H683KTP概述

    # 塑料薄膜电容器:型号QYX(标准型)

    产品简介


    塑料薄膜电容器是一种广泛应用于商业和工业领域的电容器。它采用了聚酯薄膜作为介电材料,并结合了铝箔结构,通过环氧树脂涂层增强了耐热性、防潮性和耐溶剂性。该型号的产品具有较高的可靠性和稳定性,适用于自动插入系统,并符合RoHS指令(2011/65/EU)的要求。

    技术参数


    规格参数
    - 工作温度范围:-40°C 至 +85°C
    - 额定电压:50VDC 和 100VDC
    - 额定电容范围:0.001 µF 至 0.47 µF
    - 电容容差:± 5% (J)、± 10% (K)
    - 介质损耗角正切:在 1 kHz、20°C 条件下 ≤ 0.8%
    - 绝缘电阻:≥ 30000 MΩ
    - 耐压能力:
    - 端子间:额定电压 × 250%,持续 1 至 5 秒
    - 端子与覆盖层间:额定电压 × 200%,持续 1 至 5 秒
    - 封装材料:环氧树脂
    尺寸规格
    | 额定电容 (µF) | 尺寸 (mm) |

    | 0.001 | 2.5 x 5.0 |
    | 0.0015 | 2.5 x 5.0 |
    | 0.0022 | 3.0 x 5.5 |
    | 0.0033 | 3.0 x 5.5 |
    | 0.0047 | 3.0 x 6.0 |
    | 0.0068 | 3.5 x 6.0 |
    | 0.01 | 3.5 x 6.0 |
    | 0.015 | 3.5 x 6.0 |
    | 0.022 | 3.5 x 6.5 |
    | 0.033 | 4.0 x 7.0 |
    | 0.047 | 4.5 x 7.5 |
    | 0.068 | 5.0 x 8.0 |
    | 0.1 | 5.5 x 9.0 |
    | 0.15 | 6.5 x 10.0 |
    | 0.22 | 7.0 x 11.0 |
    | 0.33 | 8.0 x 12.5 |
    | 0.47 | 9.5 x 14.0 |

    产品特点和优势


    1. 优越的耐温性:工作温度范围宽广,可在极端环境中稳定运行。
    2. 高可靠性:采用环氧树脂封装,增强了防潮和耐溶剂性,延长了使用寿命。
    3. 自动插入系统适用性:适用于自动化生产线,提高了生产效率。
    4. 符合环保标准:符合RoHS标准,符合现代电子产品对环保的需求。

    应用案例和使用建议


    应用场景
    这种塑料薄膜电容器广泛用于家用电器、电源滤波器、照明设备、汽车电子等场合,特别适合于高频电路和脉冲电路。
    使用建议
    - 在选择具体型号时,需考虑电路的工作频率和所需的电容值。
    - 注意电容器的安装位置,确保良好的散热和防止潮湿环境的影响。
    - 为保证最佳性能,建议在额定工作范围内使用。

    兼容性和支持


    - 兼容性:此款电容器与多种电子设备和电路板兼容,适用于大多数自动化生产线。
    - 支持服务:提供详尽的技术文档和用户手册,客户技术支持热线及在线支持平台可供查询和咨询。

    常见问题与解决方案


    1. 问题:电容值不稳定。
    - 解决方案:检查电路负载情况和环境温度,避免过载和高温影响。
    2. 问题:电容器损坏。
    - 解决方案:确认工作电压和电流不超过额定值,避免短路。
    3. 问题:无法正常焊接。
    - 解决方案:检查焊接温度和时间,确保按照工艺要求操作。

    总结和推荐


    QYX型塑料薄膜电容器以其优异的性能和广泛的适用范围,在多个行业和应用中表现出色。其高可靠性、耐环境性和易于集成的特点使其在市场上具备较强的竞争力。综合上述各项指标和用户反馈,我们强烈推荐这一型号的电容器用于各种商业和工业应用。

QYX1H683KTP参数

参数
电容值 68nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 50V
长*宽*高 8mm*5mm*11mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H683KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H683KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H683KTP QYX1H683KTP数据手册
