首页  >  产品百科  >  QXK2E335KTPTZH

QXK2E335KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 3.3μF ±10% 涤纶 250V 125V 3KΩ 通孔安装 31mm*10.7mm*22.1mm
供应商型号: QXK2E335KTPTZH
供应商: 期货订购
标准整包数: 2

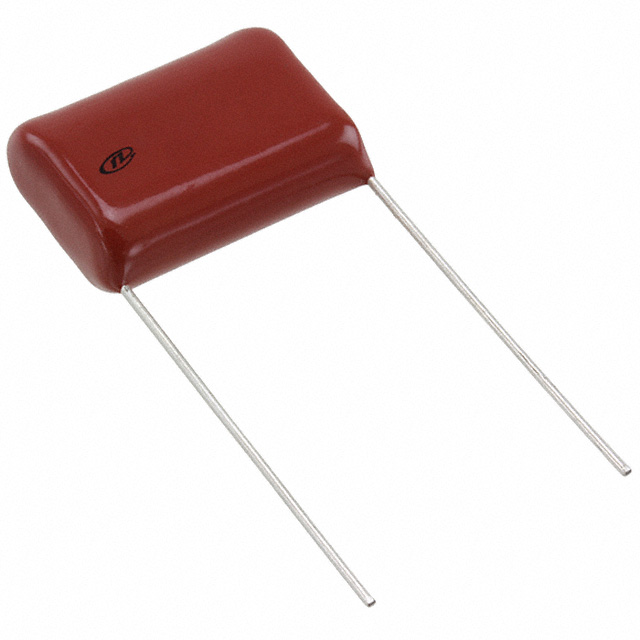

NICHICON 薄膜电容 QXK2E335KTPTZH

QXK2E335KTPTZH概述

    高品质塑料薄膜电容器

    产品简介


    本产品为高可靠性且在高频应用中表现出色的塑料薄膜电容器,采用聚对苯二甲酸乙二醇酯(PET)薄膜作为介质材料,经过真空蒸发金属镀层工艺处理。此外,该电容器还采用了环氧树脂双涂层封装,提高了其防潮能力,非常适合紧凑型设计并覆盖了较大的电容范围,可以承受交流电压和大电流的冲击。同时,其环氧涂层设计最大限度保证焊接过程中的性能表现。本产品符合RoHS指令(2011/65/EU),可广泛应用于一般通信设备的滤波、直流阻断、耦合等功能,也可用于电机启动、充电/放电、照明及噪声抑制等交流电路中。

    技术参数


    - 工作温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 额定电压:250 VDC, 400 VDC, 630 VDC
    - 额定电容范围:0.01 μF 至 3.3 μF
    - 电容容差:±5% (J), ±10% (K)
    - 介电损耗角正切:≤0.8% (1 kHz, 20°C)
    - 绝缘电阻:C ≤ 0.33 μF 时 ≥ 9000 MΩ,C > 0.33 μF 时 ≥ 3000 MΩ·F
    - 耐压测试:终端间为额定电压的175%,持续时间为1至5秒;终端与覆盖层间为额定电压的200%,持续时间为1至5秒
    - 封装材料:阻燃环氧树脂
    - 有效值电压、电流及VA:参见第384页、387页的表2和表3

    产品特点和优势


    本款电容器具备自我修复能力和非感应结构,这使其能在高频率电路中实现优越的性能表现。同时,其独特的封装工艺和材料选择显著增强了其在湿度环境下的稳定性和耐用性。此外,这款电容器具有较宽的工作电压范围和较大的电流承载能力,从而适用于多种不同的应用场合。

    应用案例和使用建议


    本款电容器被广泛应用于通信设备的滤波、直流阻断和耦合等环节。例如,在电机启动和噪声抑制的应用场景中,它能够有效地改善电路的稳定性和响应速度。建议在使用前仔细阅读相关的应用指南和技术手册,以确保最佳的工作效果。特别是在高频率电路中使用时,参照手册中的表2和表3,确定有效的电压、电流和有效VA值,以避免过载风险。

    兼容性和支持


    该产品支持各种标准的通信和电机控制设备,与这些设备的兼容性良好。厂商提供详尽的技术文档和售后支持,包括应用指导、故障排查和维修服务,以确保用户的顺利使用和高效维护。

    常见问题与解决方案


    1. 问题:产品安装后出现异常噪音
    - 解决方法:检查电容器的接线是否正确,确认焊接点无虚焊现象。必要时更换新电容器。

    2. 问题:长时间使用后电容值下降
    - 解决方法:确认工作环境满足产品要求,避免高温高湿条件。如需长期保持性能,定期检测和更换。
    3. 问题:电容器发生击穿
    - 解决方法:重新评估工作电压是否在允许范围内,同时检查电路是否符合规范要求。如果需要更高的耐压性能,考虑更换更高规格的产品。

    总结和推荐


    总体而言,这款塑料薄膜电容器凭借其卓越的性能、广泛的适用范围和可靠的制造工艺,成为市场上非常有竞争力的选择之一。无论是对于需要高可靠性的工业应用还是对性能有严格要求的消费电子产品来说,它都是一款值得信赖的产品。根据我们的分析,我们强烈推荐使用此款电容器,特别是那些希望获得优异电性能和长久使用寿命的用户。

QXK2E335KTPTZH参数

参数
电容值 3.3μF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 3KΩ
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 31mm*10.7mm*22.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E335KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E335KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E335KTPTZH QXK2E335KTPTZH数据手册

QXK2E335KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 20.6344
126+ ¥ 20.1758
250+ ¥ 19.7451
500+ ¥ 10.1377
1000+ ¥ 9.7316
2000+ ¥ 9.5369
库存: 56
起订量: 26 增量: 0
交货地:
最小起订量为:2
合计: ¥ 41.26
直接购买
加入购物车
