首页  >  产品百科  >  QXK2E225KTPTZH

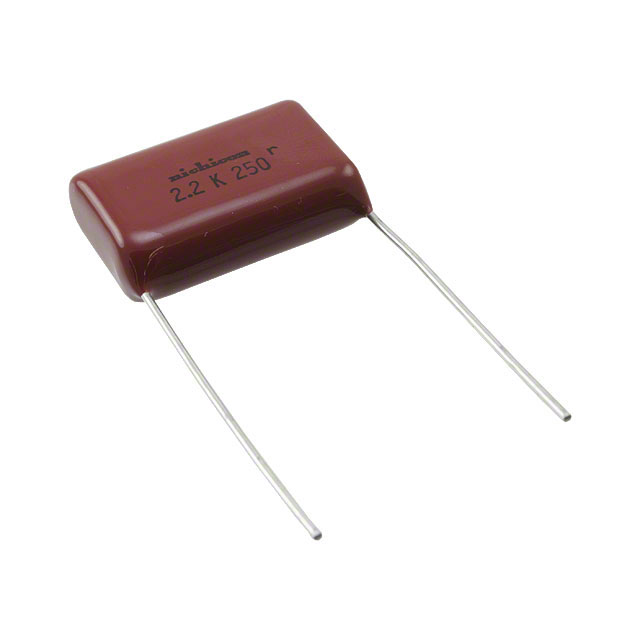

QXK2E225KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 2.2μF ±10% 涤纶 250V 125V 3KΩ 通孔安装 26mm*10mm*19.8mm
供应商型号: 647-QXK2E225KTPTZH
供应商: Mouser
标准整包数: 1
NICHICON 薄膜电容 QXK2E225KTPTZH

QXK2E225KTPTZH概述

    塑料薄膜电容器(PLASTIC FILM CAPACITORS):高可靠性和优越性能的产品

    产品简介


    塑料薄膜电容器是一种高性能的电子元件,特别适用于高频应用。它具有自愈能力和无感构造,采用聚酯薄膜作为介电材料,并通过真空蒸发金属化工艺处理。这款电容器以其卓越的湿度抵抗性、紧凑设计以及适用于大范围电容值的特点,在通讯设备和电机控制电路中得到广泛应用。

    技术参数


    - 额定温度范围:-40℃至+105℃(额定温度为85℃)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01μF至3.3μF
    - 电容精度:±5% (J),±10% (K)
    - 介质损耗角正切:≤0.8%(在1kHz、20℃条件下)
    - 绝缘电阻:对于C ≤ 0.33μF,绝缘电阻≥9000 MΩ;对于C > 0.33μF,绝缘电阻≥3000 MΩ
    - 耐压能力:
    - 端子间:额定电压×175%,持续1到5秒
    - 端子与覆盖层间:额定电压×200%,持续1到5秒
    - 封装材料:阻燃环氧树脂
    - 频率应用:请参考第384页和387页的表格,获取在高频电路中的有效电压、电流和有效VA值

    产品特点和优势


    - 自愈性:具有优异的自愈能力,能自我修复微小缺陷。
    - 无感结构:避免了因寄生电感带来的不利影响,适合高频应用。
    - 优良的湿度抵抗性:双重封装技术提高了产品的湿度稳定性。
    - 宽广的电容范围:提供0.01μF到3.3μF的多种选择,可适应不同的应用需求。
    - 符合RoHS标准:环保材料确保产品安全合规。

    应用案例和使用建议


    塑料薄膜电容器广泛应用于通信设备和电机控制系统,如滤波、直流隔离、耦合等领域。特别适用于电机启动、充电/放电、照明及噪声抑制等交流电路。建议用户在设计电路时根据具体应用场景选择合适的电容器,并参考手册中的电气特性和应用指南,以确保最佳效果。另外,对于交流电路应用,请不要将该产品用于跨线应用。

    兼容性和支持


    - 与其他电子元器件的兼容性:本产品与大多数标准电气接口兼容,建议用户在集成过程中参照制造商的技术支持文档。
    - 厂商支持:联系厂商获取更多细节和技术支持,包括应用指南和售后服务信息。

    常见问题与解决方案


    - 问题1:如何确定适用的电容值?
    - 解决方案:依据具体应用场合,参考电路设计要求选择合适的电容值。
    - 问题2:如何进行正确焊接?
    - 解决方案:确保焊点距离电容器的环氧涂层不超过1mm,以保证焊接质量。
    - 问题3:如何提高可靠性?
    - 解决方案:保持工作环境在规定的温度范围内,定期检查并替换老化部件。

    总结和推荐


    塑料薄膜电容器是一款性能卓越、可靠稳定的电子元件,特别适合于需要高频响应和优良电气特性的应用场合。其紧凑的设计、广泛的电容范围及出色的自愈能力使其在市场上具有很强的竞争优势。强烈推荐在相关项目中使用本产品,尤其是需要高稳定性和长寿命的应用场景。不过,对于某些特定的交流电路应用,建议先咨询制造商确认具体适用性。

QXK2E225KTPTZH参数

参数
电容值 2.2μF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 3KΩ
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 26mm*10mm*19.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E225KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E225KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E225KTPTZH QXK2E225KTPTZH数据手册

QXK2E225KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0015 ¥ 25.3627
10+ $ 2.047 ¥ 17.2971
50+ $ 1.573 ¥ 13.2919
100+ $ 1.404 ¥ 11.8638
500+ $ 1.188 ¥ 10.0386
1000+ $ 1.1124 ¥ 9.3998
2500+ $ 1.008 ¥ 8.5176
5000+ $ 0.9587 ¥ 8.1006
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.36
