首页  >  产品百科  >  QXK2J333KTPTZH

QXK2J333KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 33nF ±10% 涤纶 630V 250V 5101-1 通孔安装 15.5mm*7.1mm*13.3mm
供应商型号: 7554646
供应商: 海外现货
标准整包数: 5

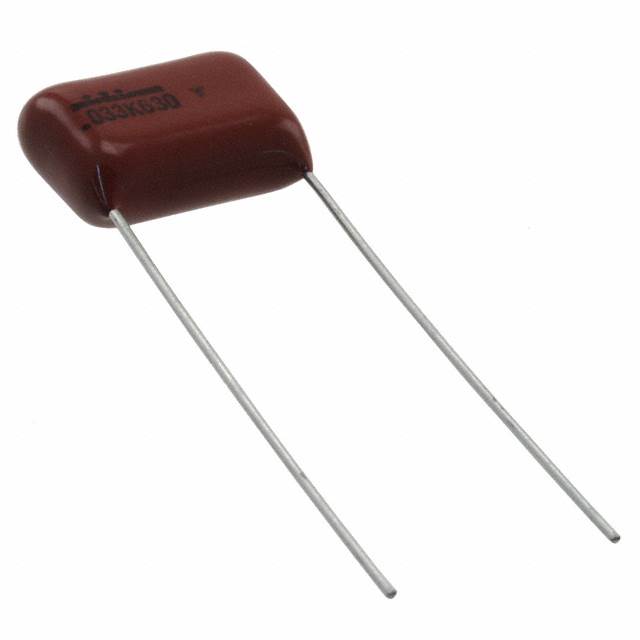

NICHICON 薄膜电容 QXK2J333KTPTZH

QXK2J333KTPTZH概述

    高质量文章:聚酯薄膜电容器的技术详解与应用指南

    产品简介


    聚酯薄膜电容器是一种高度可靠的电子元件,广泛应用于高频率环境中。其核心材料为聚对苯二甲酸乙二醇酯(PET)薄膜,经过真空蒸发金属化处理,具有自愈合特性和无感结构设计,从而确保卓越的性能表现。此外,该电容器采用环氧树脂双层封装,提供出色的防潮性能。其紧凑的设计和宽泛的电容范围(0.01µF至3.3µF),使其能够适应各种复杂电路需求,尤其适用于直流电压下的滤波、旁路及耦合功能。
    主要应用领域包括通信设备的滤波、电机启动、充电/放电、照明系统及噪声抑制等。同时,该电容器还支持AC电路中的使用,但不适用于跨线电路。

    技术参数


    | 参数项目 | 技术指标 |

    | 工作温度范围 | –40°C 至 +105°C(额定温度:85°C) |
    | 额定电压 | 250VDC、400VDC、630VDC |
    | 额定电容范围 | 0.01µF 至 3.3µF |
    | 容量精度 | ±5%(J)、±10%(K) |
    | 介电损耗角正切 | ≤0.8%(1kHz, 20°C) |
    | 绝缘电阻 | ≤0.33µF: ≥9000MΩ;>0.33µF: ≥3000ΩF |
    | 耐压测试 | 端子间:额定电压×175%,1~5秒;
    端子与外壳间:额定电压×200%,1~5秒 |
    | 封装方式 | 阻燃环氧树脂封装 |

    产品特点和优势


    1. 高性能与可靠性:聚酯薄膜电容器在高频环境中表现出色,其自愈特性可有效延长使用寿命。
    2. 多功能适用性:覆盖广泛的电容范围和电压等级,支持多种电路设计需求。
    3. 环保合规:符合RoHS指令,符合绿色环保要求。
    4. 坚固耐用:通过阻燃环氧树脂双层封装,提升了抗湿热性能。
    这些特性使该电容器成为通信设备、电机控制及照明系统的理想选择,在同类产品中具备显著的竞争优势。

    应用案例和使用建议


    案例一:通信设备中的滤波应用
    在通信设备中,电容器常用于滤波以减少高频噪声干扰。由于其低介电损耗和优异的高频响应,这款聚酯薄膜电容器是最佳选择。使用时建议保持温度和湿度条件稳定,以避免影响其性能。
    案例二:电机启动中的旁路功能
    在电机启动电路中,此电容器能够有效地执行旁路功能。安装时需确保其耐压值高于工作电压,且避免使用跨线模式以防止损坏。
    建议:为了提高使用寿命,建议在高频率电路中使用前参考手册中的有效电压和电流值,并合理规划散热措施。

    兼容性和支持


    该产品与大多数主流电子电路板兼容,特别是PCB焊接工艺中。厂商提供全面的技术支持和售后服务,包括样品定制、技术咨询和故障诊断。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器过热 | 检查负载是否过大,调整电路设计 |
    | 电容器无法正常工作 | 确认接线正确并检查周围环境因素 |
    | 安装后电容值偏移较大 | 更换同批次产品,确保质量一致性 |

    总结和推荐


    总体而言,这款聚酯薄膜电容器以其卓越的性能、灵活的应用范围及出色的环保特性,在多个行业领域具有重要的实用价值。尤其是其在通信设备和电机控制系统中的应用效果显著。如果您的项目需要高性能电容器,且重视性价比与环保性,我们强烈推荐使用这款产品。
    希望以上内容能为您提供有价值的参考!

QXK2J333KTPTZH参数

参数
电容值 33nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 630V
长*宽*高 15.5mm*7.1mm*13.3mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J333KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J333KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J333KTPTZH QXK2J333KTPTZH数据手册

QXK2J333KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
