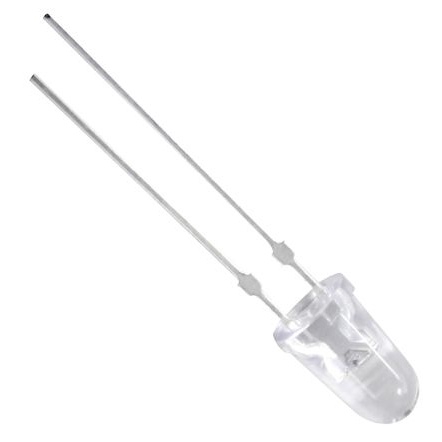

NSPL500DS

产品分类: 发光二极管
厂牌: NICHIA CORPORATION
产品描述: 15° 3.5V 圆形 白色 标准安装 5mm*5mm*8.6mm
供应商型号: 7133983
供应商: 海外现货
标准整包数: 5
NICHIA CORPORATION 发光二极管 NSPL500DS

NSPL500DS概述


    产品简介


    NICHIA STS-DA1-2076
    - 产品类型: Warm White LED(暖白光LED)
    - 主要功能: 提供稳定的暖白光输出,适用于多种照明和指示用途。
    - 应用领域: 办公设备、通信设备、测量仪器、家用电器等电子产品中,也可用于航空、航天、潜水器等高可靠性要求的应用场合。

    技术参数


    - 绝对最大额定值:
    - 正向电流 (IF): 30 mA
    - 脉冲正向电流 (IFP): 100 mA
    - 反向电压 (VR): 5 V
    - 功率耗散 (PD): 105 mW
    - 工作温度范围 (Topr): -30°C 至 85°C
    - 存储温度范围 (Tstg): -40°C 至 100°C
    - 结温 (TJ): 100°C
    - 初始电气/光学特性:
    - 正向电压 (VF): IF=20mA 时为 3.2 V
    - 发光强度 (Iv): IF=20mA 时为 22 cd
    - 色度坐标 (x): IF=20mA 时为 0.41
    - 色度坐标 (y): IF=20mA 时为 0.39

    产品特点和优势


    - 高效能: NICHIA STS-DA1-2076 提供高稳定性和可靠的暖白光输出,发光强度高达 22 cd。
    - 宽工作温度范围: 可在极端温度环境下正常工作,满足多种应用需求。
    - 符合RoHS标准: 无铅环保设计,确保用户安全和环境保护。
    - 高可靠性: 经过严格测试,包括温度循环、湿度、储存寿命等多项可靠性测试,均未出现故障。

    应用案例和使用建议


    - 应用案例:
    - 办公室照明: 适合于办公室、商业场所的灯光照明。
    - 智能家居: 可应用于智能家庭照明系统中。

    - 使用建议:
    - 设计电路时应确保每个LED的电流不超过绝对最大额定值,推荐恒流驱动。
    - 在户外使用时需采取防潮、防腐蚀措施,避免因环境因素导致LED损坏。
    - 定期检查LED是否受到静电损伤,通过前向电压测量或低电流点亮测试来验证。

    兼容性和支持


    - 兼容性: 与其他电子元器件或设备兼容良好,便于集成到现有系统中。
    - 厂商支持: NICHIA提供详细的技术支持和售后服务,包括产品文档、测试报告及技术支持热线。

    常见问题与解决方案


    - 问题: 闪烁或不稳定的光输出。
    - 解决方案: 检查电路设计,确保每个LED的电流稳定在额定范围内。

    - 问题: 光强不足。
    - 解决方案: 确保使用正确的驱动电流和电压,必要时更换LED以保证光强。

    - 问题: 反向电压超限。
    - 解决方案: 检查电路接线,确保正向驱动,避免反向电压施加在LED上。

    总结和推荐


    NICHIA STS-DA1-2076是一款高效的暖白光LED,具有广泛的工作温度范围和高可靠性。适用于办公、家用和工业照明等多种场合。其高效能和良好的兼容性使其成为众多应用的理想选择。强烈推荐在需要高可靠性和良好光输出的应用中使用该产品。

NSPL500DS参数

参数
显示颜色 白色
视角 15°
透镜类型 -
Vf-正向电压 3.5V
透镜形状 圆形
波长 -
测试电流 -
长*宽*高 5mm*5mm*8.6mm
安装方式 标准安装

NSPL500DS数据手册

厂牌 PDF简要描述 下载
NICHIA CORPORATION 发光二极管 NICHIA CORPORATION NSPL500DS NSPL500DS数据手册

NSPL500DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
